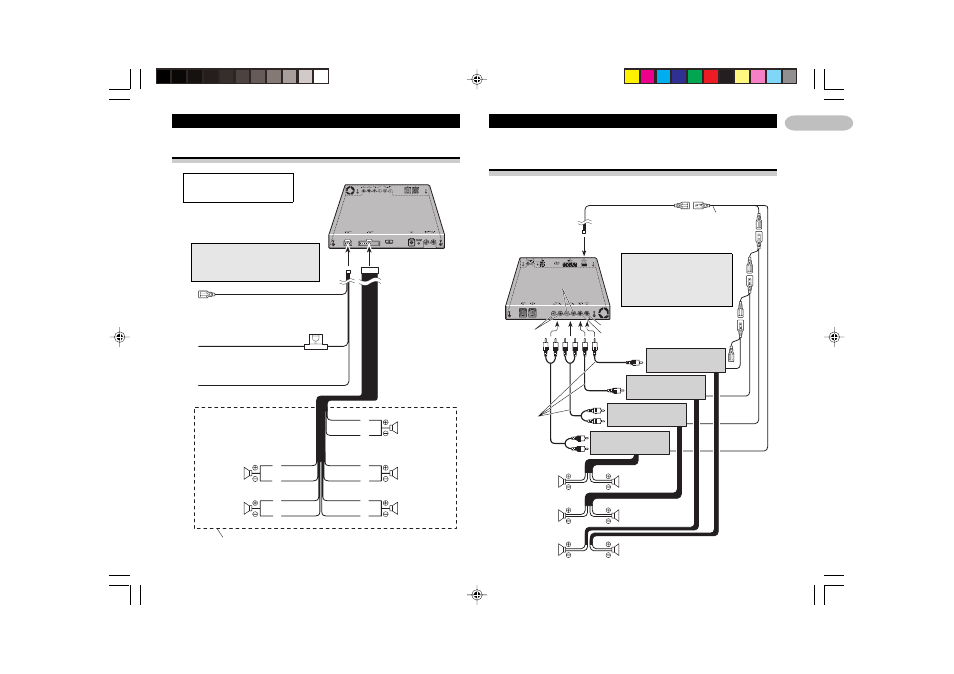

Подключение к продающемуся отдельно усилителю
мощности

Вы можете подключить к этом устройству продающийся отдельно усилитель мощ-
ности при помощи гнезд выхода RCA.

6

Подключение устройств

Подключение кабеля питания

Это устройство

При подключении усилителя мощности
(продается отдельно) используйте синий/
белый провод этого устройства. Исполь-
зование синего/белого провода головного
блока приведет к появлению помех

Синий/белый
К системному разъему управления усилителем
мощности или разъема управления автономной
антенны (макс. 300 мА 12 В постоянного тока)

Держатель
предохранителя

Тыловой
громкоговоритель

Проводка этого устройства
окрашена в соответствии с
новым стандартом.

Фронтальный
громкоговоритель

Фронтальный
громкоговоритель

Тыловой
громкоговоритель

Центральный
громкоговоритель

Ничего не подключайте к контактам громкоговорителей, к которым не
подключены громкоговорители

Желтый
К разъему, на который питание
подается постоянно, независимо
от положения ключа зажигания.

Черный (земля)
К металлическому кузову автомобиля.

Черный/белый

Серый/черный

Фиолетовый

Фиолетовый/черный

Белый

Белый/черный

Зеленый

Зеленый/черный

Черный

Серый

Правый

Левый

.

Тыловой выход

Тыловой
громкоговоритель

Фронтальный
громкоговоритель

Фронтальный

громкоговоритель

Тыловой

громкоговоритель

Центральный

громкоговоритель

При подключении усилителя мощ-
ности (продается отдельно) ис-
пользуйте синий/белый провод
этого устройства. Использование
синего/белого провода головного
блока приведет к появлению
помех.

Синий/белый
К системному разъему управления
усилителя мощности или разъема
управления автономной антенны
(макс. 300 мА 12 В постоянного тока).

Дистанционное
управление
системой

Это устройство

Фронтальный
выход

Выход сабвуфера

Центральный выход

Кабель RCA
(продается
отдельно)

Усилитель мощности
(продается отдельно)

Сабвуфер

Усилитель мощности
(продается отдельно)

Усилитель мощности
(продается отдельно)

Усилитель мощности
(продается отдельно)
