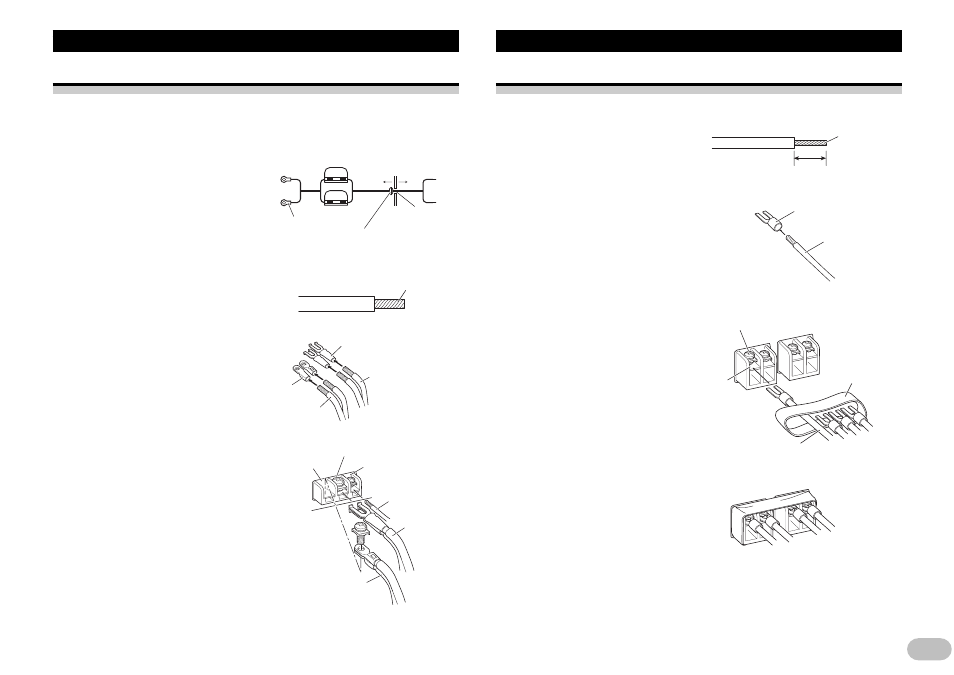

Подключение разъема питания
• Пользуйтесь только специальным красным проводом аккумулятора и заземления (RD 223),
который продается отдельно. Подключите провод аккумулятора непосредственно к положи
тельному (+) разъему аккумулятора, а провод заземления – к кузову автомобиля.
5
Подключение разъемов выхода громкоговорителей
Подключение устройства
Предохрани
тель (30 А)
Отсек дви
гателя
Салон ав
томобиля
Предохрани
тель (30 А)
Положитель
ный разъем
Вставьте резино
вый О образный
громмет в корпус
автомобиля.
Просверлите от
верстие диамет
ром 14 мм в корпу
се автомобиля.
Скрутите
1.Протяните провод аккумулято
ра от отсека двигателя в салон
автомобиля.
• После завершения всех подключе
ний усилителя, подключите разъем
аккумулятора на усилителе к поло
жительному (+) разъему аккумуля
тора.
2.Скрутите провод аккумулято
ра, провод заземления и про
вод управления системой.
3.Прикрепите клеммы к концам
проводов. Клеммы в комплект
не входят.
• Для прикрепления клемм к прово
дам воспользуйтесь пинцетом или
другим подобным инструментом.
4.Подключите провода к
разъемам.
• Надежно закрепите провода при
помощи винтовых разъемов.
Клемма
Провод ак
кумулятора
Провод за
земления
Клемма
Разъем GND (земля)
Разъем питания Разъем управления
системой
Провод управ
ления системой
Провод за
земления
Провод акку
мулятора
1.Оголите около 10 мм прово
да громкоговорителя при по
мощи клещей или бокорезов
и скрутите его.
2.Прикрепите клеммы к кон
цам проводов громкоговори
телей.
• Воспользуйтесь пинцетом и пр.
для закрепления клемм.
3.Подключите провода гром
коговорителей к разъемам
выхода громкоговорителей.
• Подключите провода громкогово
рителей, пропустив их через
крышку разъема.
• Надежно закрепите провода при
помощи винтовых разъемов.
4.Нажмите на крышку разъема.
Закрутите
10 мм
Клемма
Провод громко
говорителя
Винтовой
Разъем
выхода
громкого
ворителя
Крышка
разъема
Провод гром
коговорителя
