77

ПОДКЛЮЧЕНИЕ К ЭЛЕКТРИЧЕСКОЙ СЕТИ

Прежде чем подключать прибор к электрической

сети, необходимо выполнить подсоединение

электрических проводов. Установка прибора должна

выполняться квалифицированным специалистом с

соблюдением действующих правил техники

безопасности и установки оборудования. В частности,

установка должна выполняться в соответствии с

нормами, устанавливаемыми местной службой

энергоснабжения. Проверьте, чтобы указанное на

паспортной табличке напряжение соответствовало

напряжению сети в вашем доме. Данный прибор

должен быть заземлен: используйте провода

(включая заземляющий провод) только указанных

размеров. Изготовитель снимает с себя всякую

ответственность за повреждения предметов или

травмы людей, явившиеся результатом несоблюдения

указанных выше правил. Для подключения к

электросети следует использовать кабель типа HO5

RR-F в соответствии с таблицей, приведенной ниже:

Напряжение питания сети.

Прибор должен подключаться к сети через

всеполюсный размыкающий выключатель с

минимальным зазором между разомкнутыми

контактами 3 мм.

Внимание: кабель электропитания должен иметь

достаточную длину для того, чтобы плита могла быть

снята с рабочего стола; при этом кабель должен быть

размещен так, чтобы избежать его повреждения или

перегрева из-за соприкосновения с основанием.

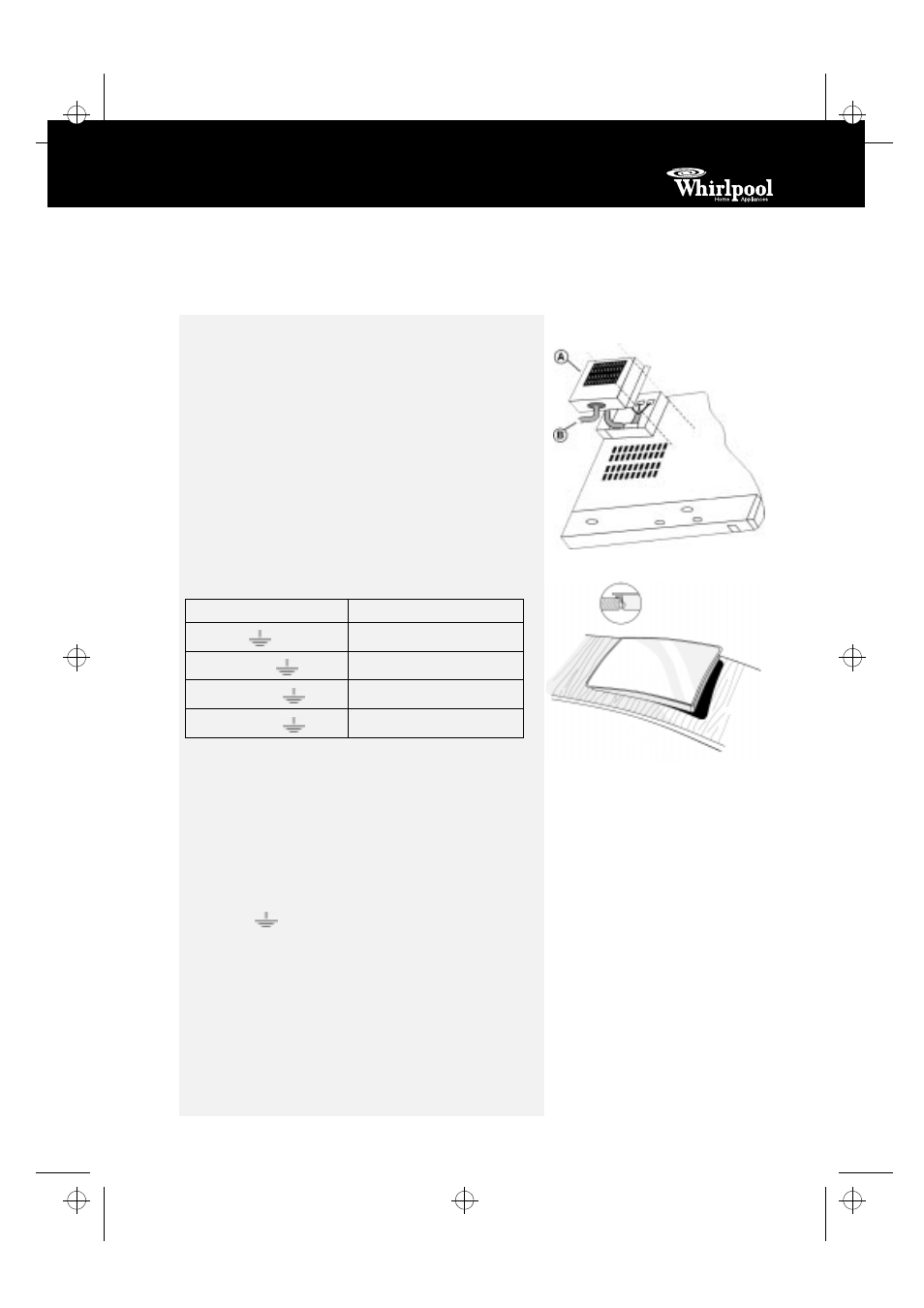

Соединения контактной колодки

Примечание: желто-зеленый заземляющий провод

должен быть подсоединен к выводу с соответствующим

символом

и должен быть длиннее других проводов.

• Удалите около 70 мм оболочки кабеля

электропитания (B).

• Удалите около 10 мм оболочки проводов. Вставьте

сначала кабель через отверстие в крышке. Затем

вставьте кабель в кабельный зажим и подсоедините

проводники к контактной колодке в соответствии с

диаграммой, нанесенной на нижней стороне плиты.

• Закрепите кабель электропитания (B) с помощью

кабельного зажима.

• Установите и закрепите защитную крышку (A),

прикрутив ее к нижней части плиты.

По завершении подсоединения электрических

компонентов вставьте плиту сверху и подвесьте ее

на пружинах, как показано на рисунке.

Проводники

Количество и размер

230 В ~

~

3 X 2,5 мм

2

230 В 3 + ~

~

4 X 1,5 мм

2

400 В 3N + ~

~

5 X 1,5 мм

2

400 В 2N + ~

~

4 X 1,5 ìì

2
