Просмотр воспроизведения
на телевизоре
Вы можете подсоединить видеокамеру к
телевизору, чтобы позволить насладиться
воспроизведением большей аудитории.

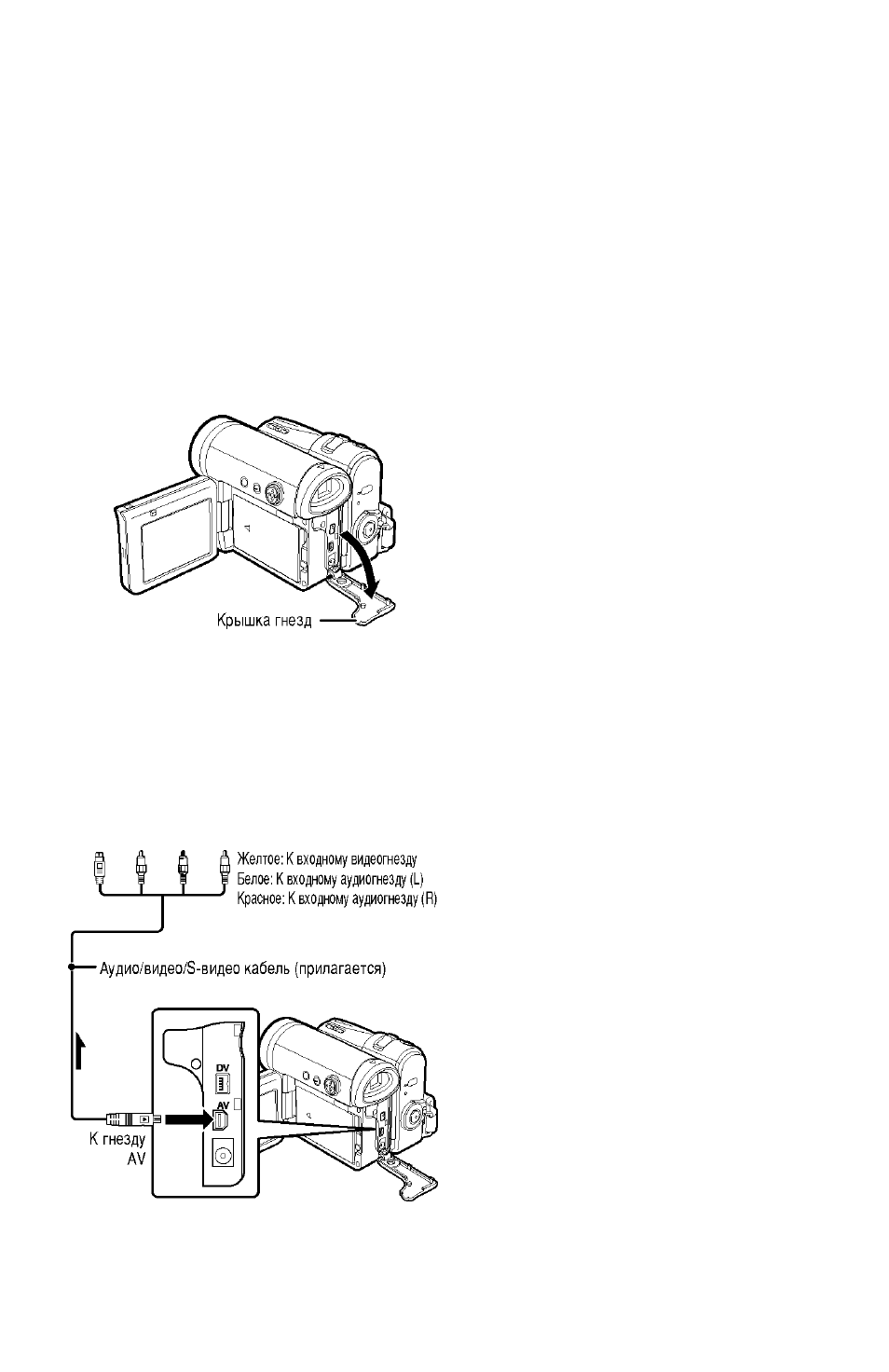

1 Откройте крышку гнезд на видеокамере
(см. стр. 2).
; Подсоедините видеокамеру к Вашему
телевизору (или КВМ) с помощью
прилагаемого кабеля аудио/видео/S-
видео, как показано на рисунке.
Телевизор или КВМ
VIDEO ( mono )L-AUDIO-R
'f' i i i Черное: К входному гнезду S-видео
Примечание:
• Перед выполнением любых подсоединений
убедитесь, что видеокамера, телевизор, КВМ
и другое задействованное оборудование
отключено. Если любой из перечисленных
выше видов оборудования во время
подсоединения останется включенным, могут
возникнуть помехи изображения или
неисправность.
3 Включите телевизор, и установите его на
канал “AV” или “VIDEO”. (См. руководство
по эксплуатации Вашего телевизора.)
• При выполнении подсоединения к
телевизору через КВМ, включите КВМ, и
установите его на входной канал “AV” или
“LINE”. Для просмотра сигнала с КВМ
управляйте телевизором обычным
образом. (См. руководства по
эксплуатации Вашего телевизора и КВМ.)
4 Установите переключатель питания на
видеокамере в положение И, и начните
воспроизведение (см. стр. 25).
Примечания:
• Если Ваш телевизор или КВМ оснащен 21­
штырьковым разъемом Euro-SCART, используйте
дополнительный RCA/21-штырьковый
преобразовательный разъем Euro-SCART.
• Если Ваш телевизор или КВМ оснащен только
одним входным аудиогнездом, используйте для
аудиосоединения белый штекер на телевизоре или
КВМ.
• Если Ваш телевизор или КВМ оснащен входным
гнездом S-видео, Вам не нужно подсоединять
желтый видеоштекер.
• После использования закройте крышку гнезд.
О гнезде S-видео
Гнезда S-видео используются для раздельной
передачи хроматического (цветового) и светового
(яркостного) компонентов видеосигналов. Они
служат для улучшения качества изображения как
при записи, так и при воспроизведении.
Направление сигнала показано стрелкой.
27
S-VIDEO
