Основные операции
Воспроизведение
Просмотр воспроизведения
на телевизоре
Доступные режимы:
Воспроизведение ленты, воспроизведение карты
Вы можете подсоединить камкордер к
телевизору, чтобы позволить насладиться
воспроизведением большей аудитории.
1

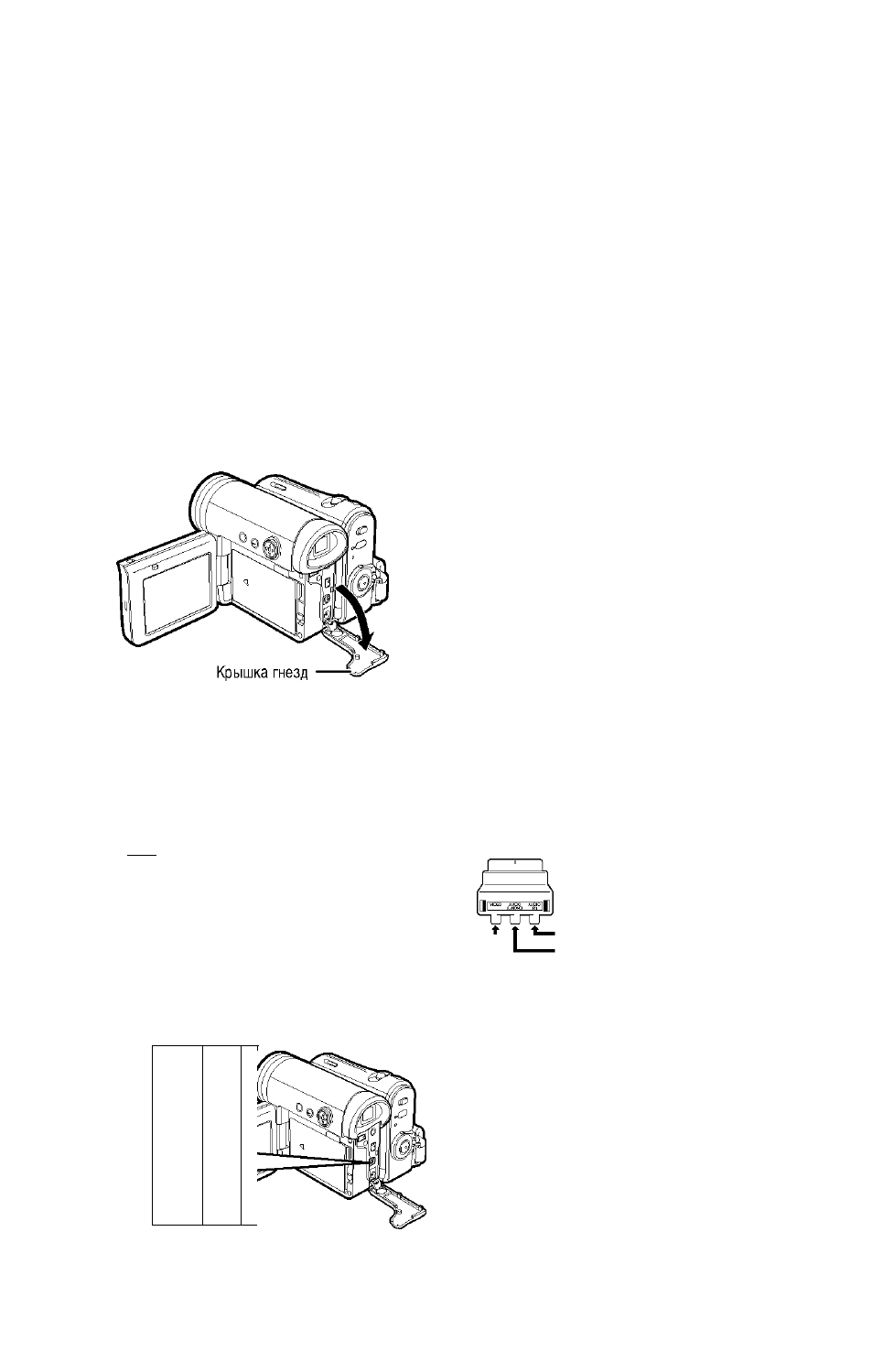

Откройте крышку гнезд на камкордере
(см. стр. 2).
; Подсоедините камкордер к Вашему
телевизору (или КВМ) с помощью
прилагаемого кабеля аудио/видео/S-
видео, как показано на рисунке.
Телевизор или КВМ
VIDEO ( mono )L-AUDIO-R
^ ^ ^ Черное: К входному гнезду $-видео
I Желтое:К входному видеогнезду
Белое: К входному аудиогнезду (L)
Красное: К входному аудиогнезду (R)
-Aудио/видео/S-видео кабель (прилагается)
К гнезду
AV
Г USB
□V
ы
1
. AV Е
► ш
ij
Примечание:
• Перед выполнением любых подсоединений
убедитесь, что камкордер, телевизор, КВМ и
другое задействованное оборудование
отключено. Если любой из перечисленных
выше видов оборудования во время
подсоединения останется включенным, могут
возникнуть помехи изображения или
неисправность.
3
Включите телевизор, и установите его на
канал “AV” или “VIDEO”. (См. руководство
по эксплуатации Вашего телевизора.)
• При выполнении подсоединения к
телевизору через КВМ, включите КВМ, и
установите его на входной канал “AV” или
“LINE”. Для просмотра сигнала с КВМ
управляйте телевизором обычным
образом. (См. руководства по
эксплуатации Вашего телевизора и КВМ.)
4
Установите переключатель питания на
камкордере в положение И, и начните
воспроизведение (см. стр. 27).
Примечания:
• Если Ваш телевизор или КВМ оснащен 21­
штырьковым разъемом Euro-SCART, используйте
RCA/21-штырьковый преобразовательный разъем
Euro-SCART (QSOCZ0033TAZZ).
21-штырьковый разъем Euro-SCART на
телевизоре или КВМ
RCA/21-штырьковый
преобразовательный разъем
Euro-SCART (QSOCZ0033TAZZ)
Видео
Аудио R
Аудио L
30
: Направление сигнала показано стрелкой.
• Если Ваш телевизор или КВМ оснащен только
одним входным аудиогнездом, используйте для
аудиосоединения белый штекер на телевизоре или
КВМ.
• Если Ваш телевизор или КВМ оснащен входным
гнездом 8-видео, Вам не нужно подсоединять
желтый видеоштекер.
• После использования закройте крышку гнезд.
О гнезде S-видео
Гнезда 8-видео используются для раздельной
передачи хроматического (цветового) и светового
(яркостного) компонентов видеосигналов. Они
служат для улучшения качества изображения как
при записи, так и при воспроизведении.
