Соединение модулей
Подключение клеммы питания

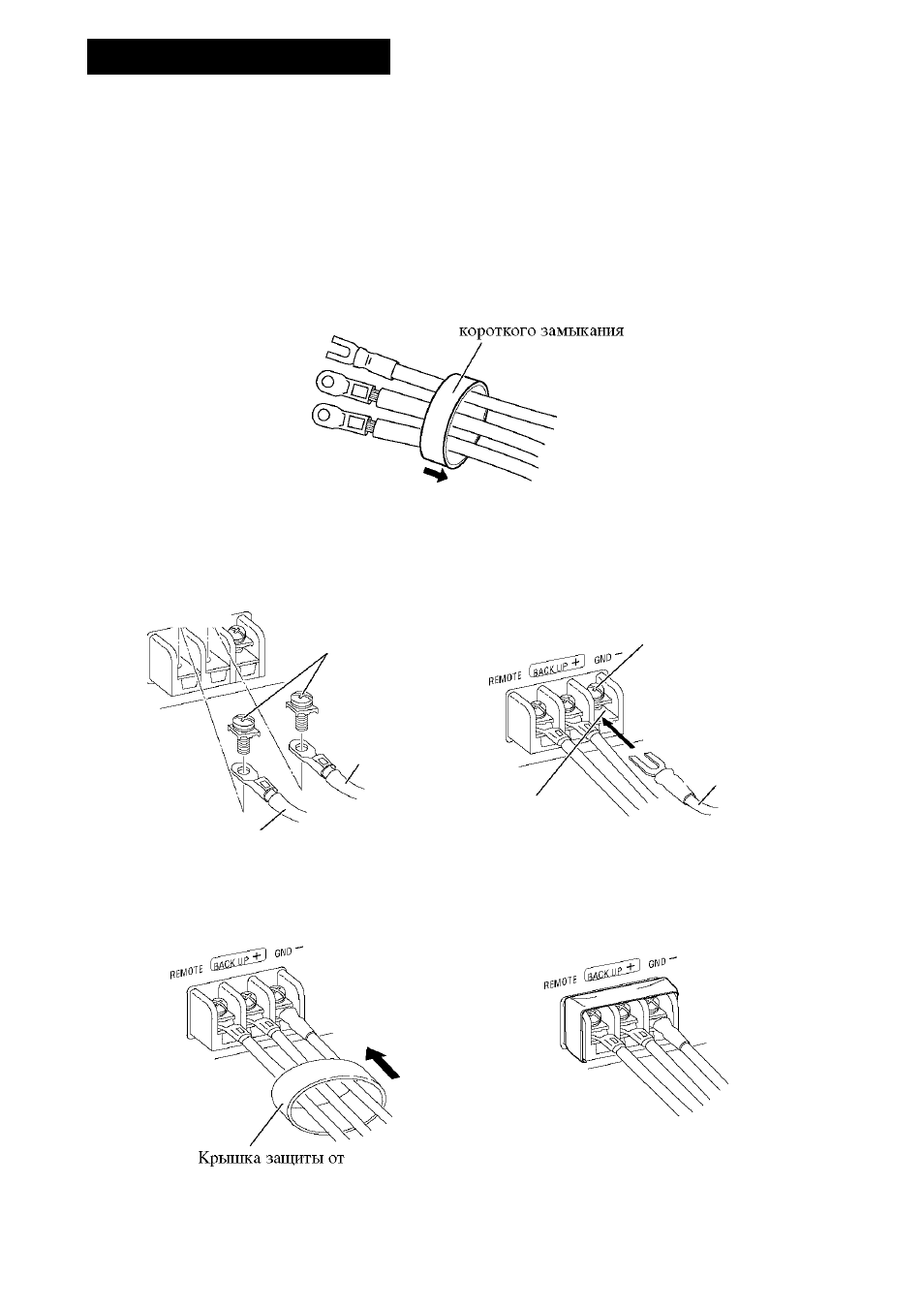

1. Вокруг полосатого белого с синим покрытием, полосатый красный с
прозрачным покрытием и полосатый черный с прозрачным покрытием
проводников наденьте крышку защиты от короткого замыкания.
Обязательно сделайте это, чтобы не допустить короткого замыкания.
Крышка защиты от
2. Соединение проводников.
Надежно затяните проводники винтами клемм.
Винт клеммы
Полосатый
красный с
прозрачн^
1
м
покрытием
проводник
Полосатый белый с синим
покрытием проводник
Винт клеммы
Полосатый
черный
с прозрачн^
1
м
покрытием
проводник
(заземленн^
1
й)
Клемма
заземления
3. Накройте всю клемму крышкой защиты от короткого замыкания.
короткого замыкания
