Подключение блокировки двигателя.

Охранный комплекс Tomahawk TW-4000 имеет программируемый выход

управления реле блокировки, что позволяет из нормально замкнутой блокировки
стартера получить нормальноразомкнутый вариант блокировки, в связи с этим
меняется и схема подключения.

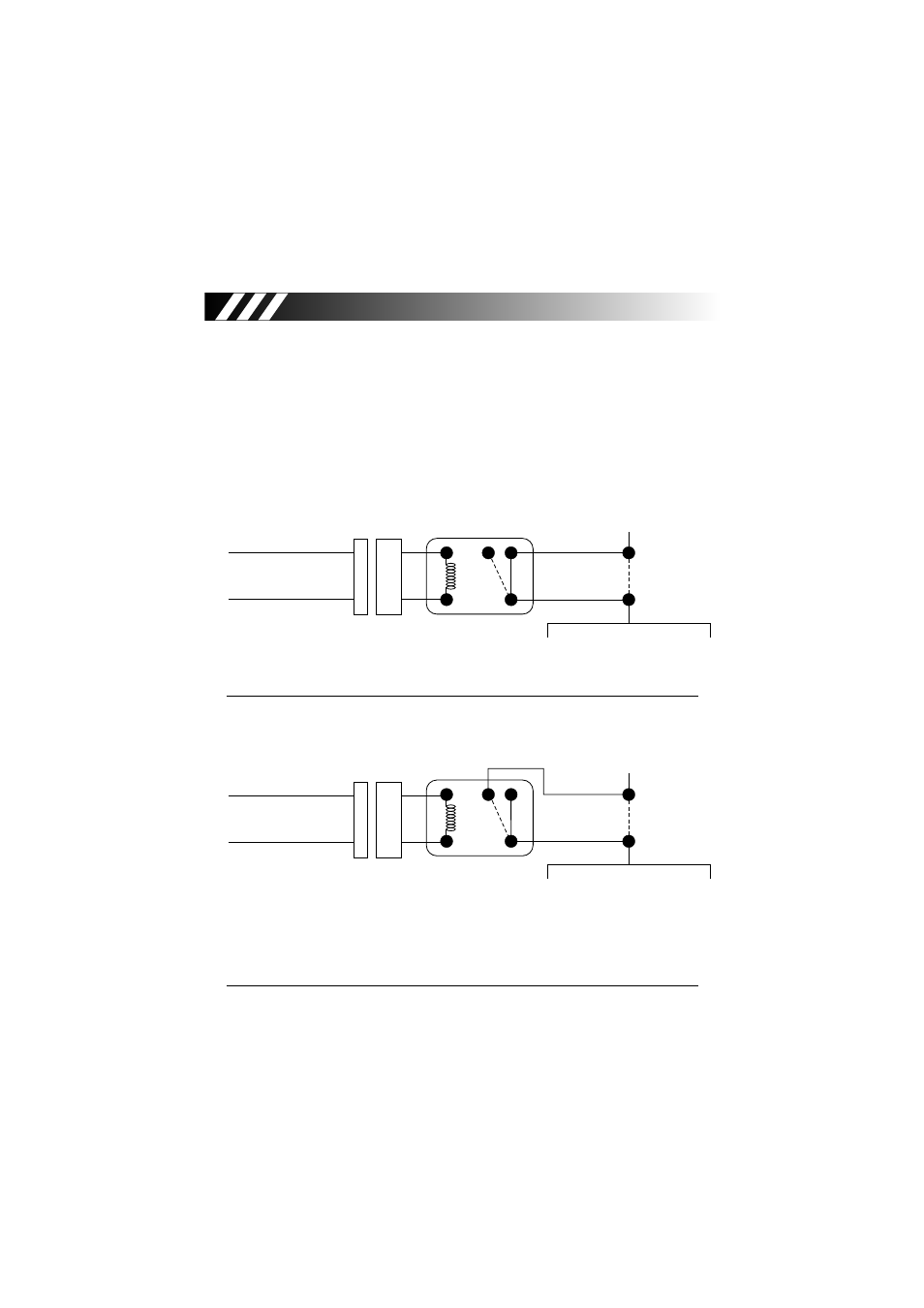

Блокировка двигателя.

Вариант 1
Нормально замкнутая блокировка.

Вариант 2
Нормально разомкнутая блокировка.

Черный провод
с желтой полосой

Желтый провод

Схема №7

86

87

87а

30

85

Реле блокировки

Бензонасос, коммутатор,
катушка зажигания,
стартер и т.д.

86

87

87а

30

85

Реле блокировки

Бензонасос, коммутатор,
катушка зажигания,
стартер и т.д.

Черный провод
с желтой полосой

Желтый провод

TOMAHAWK TW-4000

31
