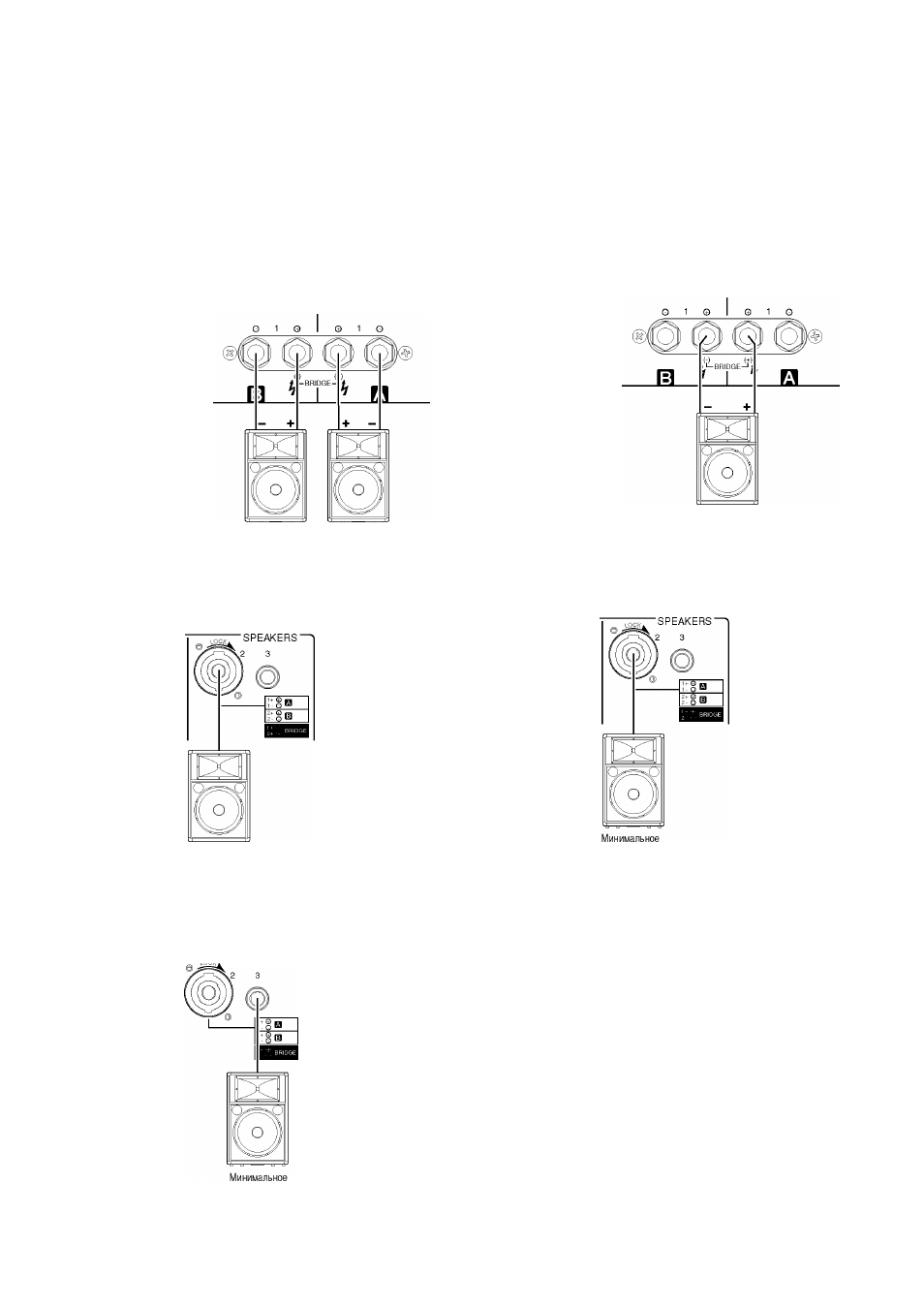

Подключение акустических систем
■ Сопротивление динамиков
Динамики можно подсоединить к усилителю способом, показанным ниже. Обратите внимание на то, что сопротивление динамиков изменяется в
зависимости от схемы подключения и количества динамиков. Убедитесь, что сопротивление динамиков не ниже соответствующего
минимального значения, указанного ниже.
Схемы подключения для режимов STEREO и
PARALLEL
При использовании выходных гнезд с зажимом
STEREO BRIDGE PARALLEL
L^ I J
STEREO BRIDGE PARALLEL
^_D_J
Минимальное Минимальное
сопротивление сопротивление
динамиков: динамиков:
4 Q
4 Q
При использовании разъема Speakon
Минимальное
сопротивление
динамиков:
4 Q
Схемы подключения для режима BRIDGE
При использовании выходных гнезд с зажимом
STEREO BRIDGE PARALLEL
^_D_J
Минимальное
сопротивление
динамиков:
8 Q
При использовании разъема Speakon
сопротивление
динамиков:
8 Q
При использовании гнезда для наушников
"SPEAKERS"
сопротивление
динамиков:
4 Q
или
9
