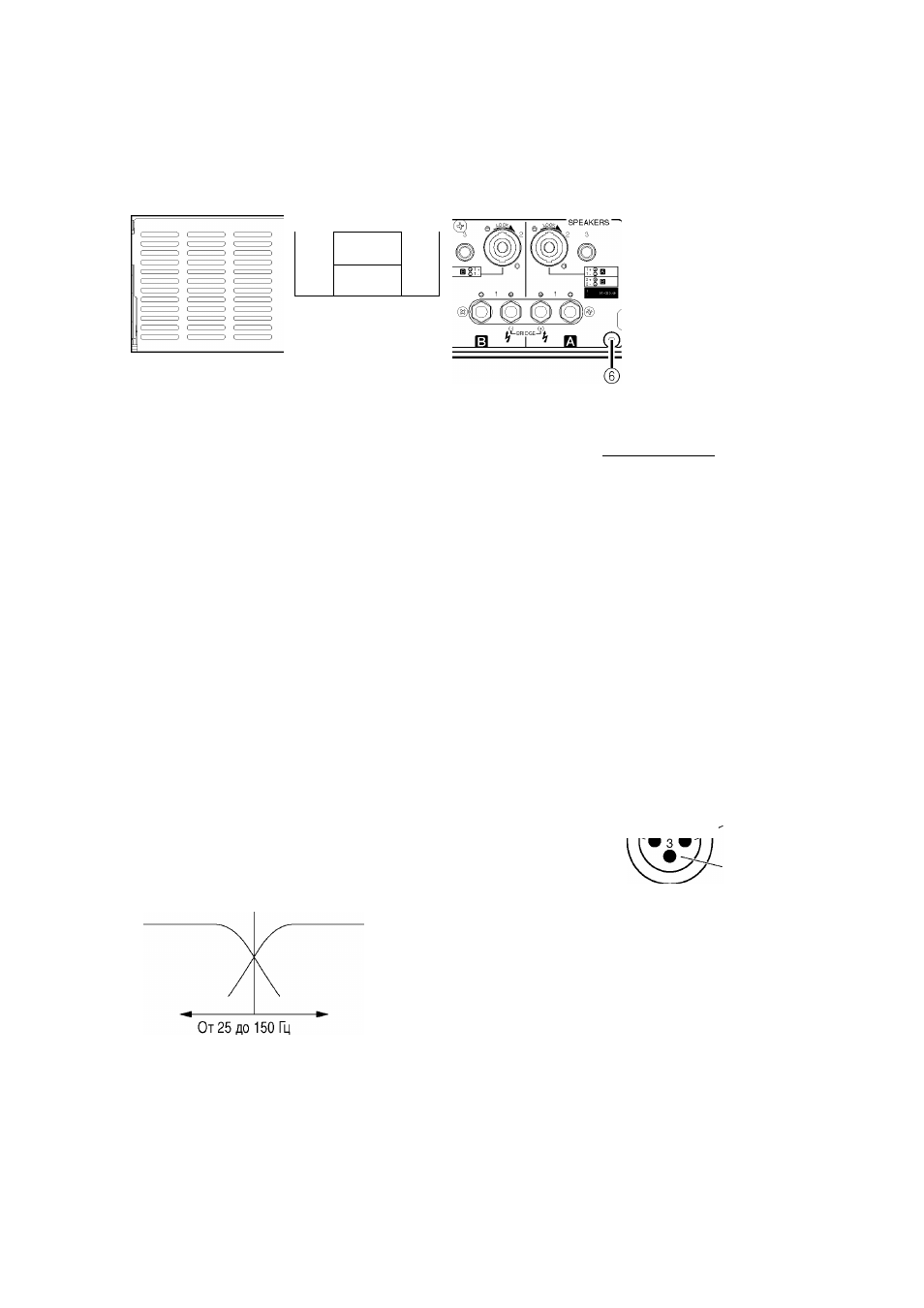

■ Задняя панель
1
2
■ 1
1ЙГ~|
&
■FREQUENCY-J
STEREO BRIDGE PARALLE
L.^^1 J
FREQUENCY
5
® Переключатель FILTER и регулятор FREQUENCY (по
одной паре для каждого канала)
С помощью этих элементов управления можно выбрать тип
фильтра и настроить частоту отсечки на каждом канале (A и B).
Переключатель FILTER имеет следующие положения.
OFF W(3(3FER LOW CUT
OFF......................... Фильтр не используется.
SUBWOOFER............Используется фильтр низких частот. Через
усилитель выводятся частоты ниже значения
отсечки, установленного с помощью регуля
тора FREQUENCY.
LOW CUT................. Используется фильтр высоких частот. Эту
настройку можно использовать для устра
нения нежелательных низких или инфразву
ковых частот.
Если переключатель установлен в положение SUBWOOFER или
LOW CUT, можно использовать регулятор FREQUENCY для
настройки частоты отсечки. Диапазон регулировки составляет
от 25 Гц до 150 Гц.
Частота отсечки
ПРИМЕЧАНИЕ:
Если усилитель работает в режиме BRIDGE, доступны только
переключатель и регулятор для канала A. (Регуляторы частоты
канала B отключены).
@ Переключатель
Kf=1Pracessin3\
ON/OFF
Если
установить
этот
переключатель
в
положение
ON,
усилитель выполняет низкочастотную коррекцию для улучшения
звука,
который
выводится
через
динамики.
Результаты
(реальное изменение низкочастотного баланса) будут разными в
зависимости от типа динамиков. Обратите внимание на то, что
этот переключатель работает, только если переключатель
FILTER установлен в положение OFF.
ПРИМЕЧАНИЕ:
Эта функция позволяет улучшить частотную характеристику на
таких динамиках, как YAMAHA S112 и S115.
@ Гнезда INPUT (каналы A, B)
Для
каждого
канала
предусмотрены
гнезда
двух
типов.
Обратите внимание на то, что в режиме BRIDGE или PARALLEL
работают только гнезда канала A.
• Гнездо XLR-3-31
Входные гнезда XLR-3-31 имеют следующую схему соединения.
заземление
минус
Штекерное гнездо
Гнезда для наушников имеют следующую схему соединения.
кольцо (минус)
пк>
гильза наконечник (плюс)
(заземление)
плюс
