Установка в стойку
Установка в стандартную стойку EIA

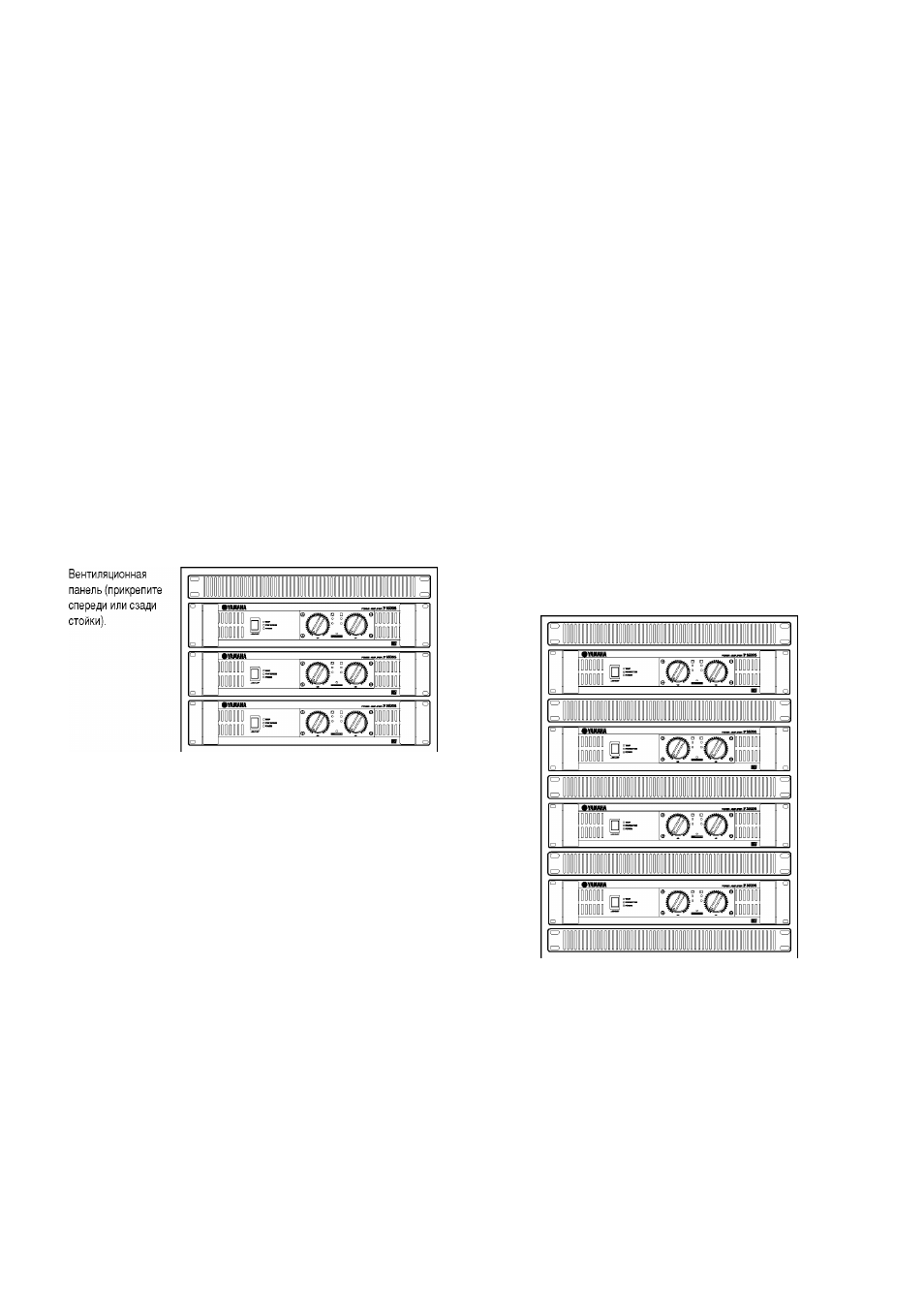

При установке в стойку нескольких усилителей мощности обязательно также установите вентиляционные панели, как это показано ниже.
Обязательно закрепите металлические кронштейны (по одному с каждой стороны) для поддержания задней части каждого усилителя.
Примечание. EIA означает Electronic Industries Alliance, Ассоциация электронной промышленности.
Вентиляционная панель
Используйте глухие панели размером 1U.
480
Ед. измер.: мм
При
установке
до
четырех
усилителей
стойке без задней стенки
Установите вентиляционную панель, как показано ниже.
При установке пяти или больше
усилителей в стойке без задней стенки
либо при установке любого количества
усилителей в стойке с задней стенкой.
Установите вентиляционные панели сверху и снизу каждого
усилителя, как показано ниже.
11
