Последовательная конфигурация – Инструкция по эксплуатации Panasonic KX-A272
Страница 13
Внимание! Текст в этом документе был распознан автоматически. Для просмотра оригинальной страницы Вы можете воспользоваться режимом "Оригинал".
Эта функция используется для контроля до 3-х репитеров в
последовательном соединении к системе РВХ. Для правильного
функционирования (и во избежание кругового соединения), каждому
репитеру должно быть присвоено разное уровневое название (1 - 3). Первому
репитеру (самому близкому к сотовому терминалу) присваивается уровень
цепочки 1, каждому последующему - следующий по возрастанию (до 3-х),
высший номер - присваивается самому дальнему репитеру.
При первой регистрации на сотовом терминале любой репитер регистрируется
на 1 уровне по умолчанию. После регистрации уровень можно изменить.
Для функционирования на том же уровне можно регистрировать
дополнительные репитеры, что позволит создать звездообразную
конфигурацию на каждом уровне цепочки. Все репитеры и сотовые
терминалы должны иметь свой R.P.N. номер.
На каждый уровень цепочки может приходиться до шести репитеров..
Репитеры на 1 и 2 уровнях цепочки могут поддерживать по 6 других
репитеров.

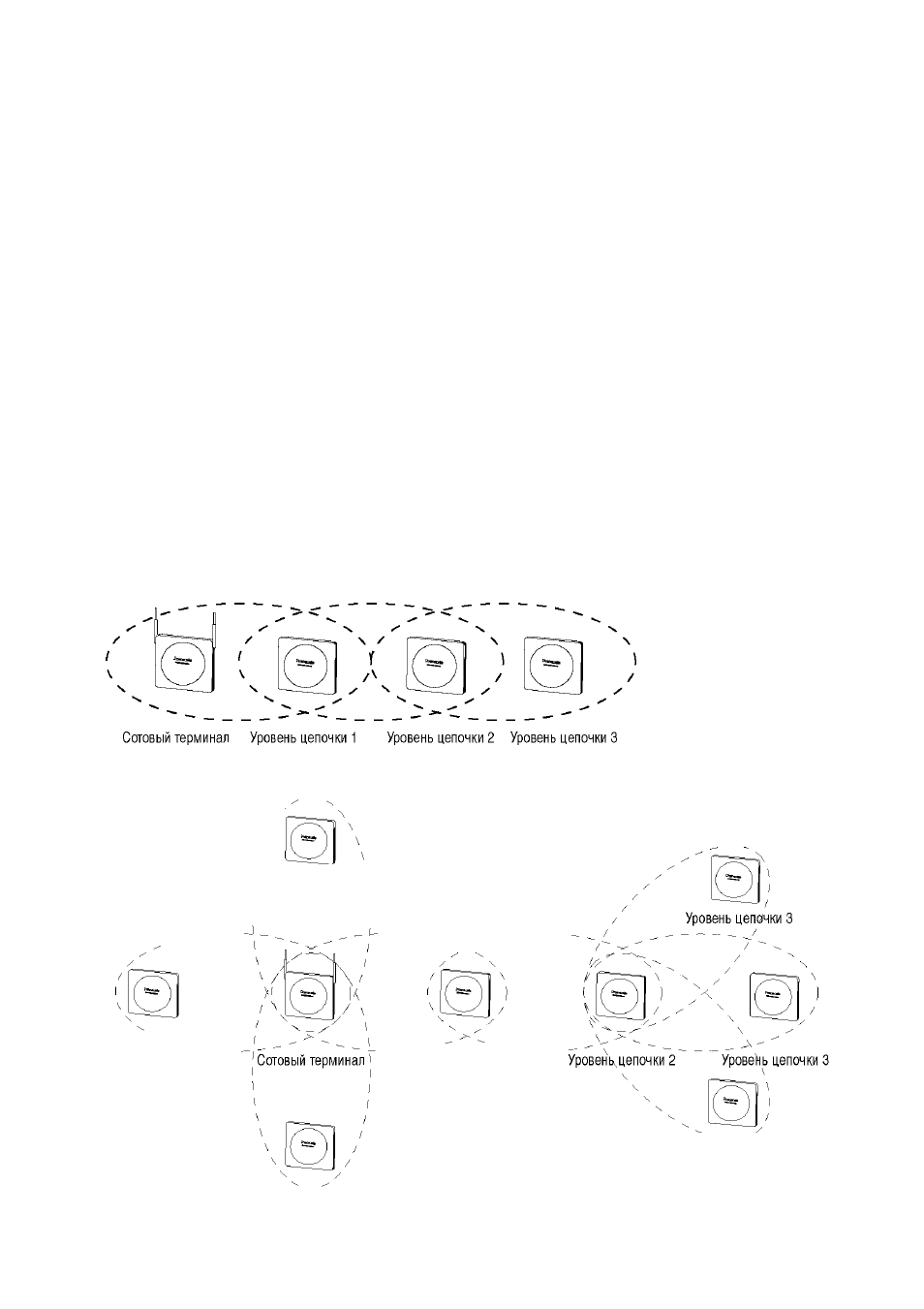

Ниже приведены 2 примера установки - со звездообразной
последовательной конфигурацией.
ID программирование (программирование серийного
описания элемента репитера) (Только вариант PBX)
Последовательная конфигурация.
Конфигурация звездообразная-последовательная-звездообразная
Уровень цепочки 1
'
"
\
(Уровень цепочки 1
1
Уровень цепочки 3
Уровень цепочки 1
Инструкция по применению | 13
