Внешние устройства

SV121 HV61

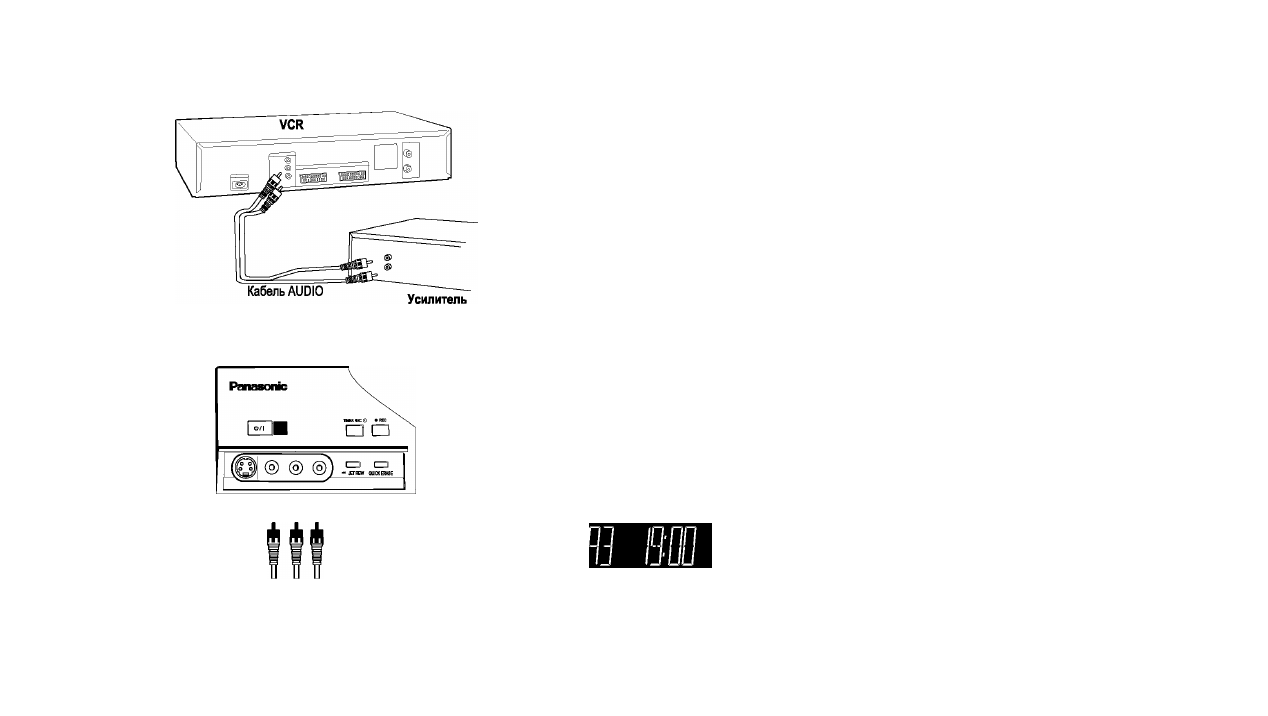

Подсоединение усилителя

Отсоединить все устройства от электрической сети.

Подсоединить Ваш VCR кабелем AUDIO к стерео-усилителю.

Слева = белый (L) Справа = красный (R)

Подсоединить VCR, телевизор и усилитель к сети переменного тока.

* Переходным кабелем Scart можно также соединить с усилителем

выход AV устройства VCR.

rAUDIO,

S-VIDE0 VIDEO UMONO R

INPUTSEL

ö

Video Audio

L R

Подсоединение к входу AV3

• Соединить выход VIDEO/S-VIDEO подсоединяемого устройства с передним

входом VIDEO/S-VIDEO устройства VCR. (Напр., записывающую

видеокамеру)

• Соединить выход AUDIO подсоединяемого устройства с входом AUDIO

устройства VCR.

• ВыбратьАЗ с

INPUTSEL.

* Чтобы записать сигнал в формате моно, использовать только вход Е/МОМО.

13
