9
.
Поиск и устранение неисправностей
и повседневное техническое обслуживание
Замена пленки и картриджа с пленкой
Когда аппарат обнаруживает конец пленки, на дисплей выводится следующее сообщение.
FILM EMPTY
В этом случае необходимо установить новую пленку или картридж с пленкой. О порядке
заказа запасных частей см. с. 72.

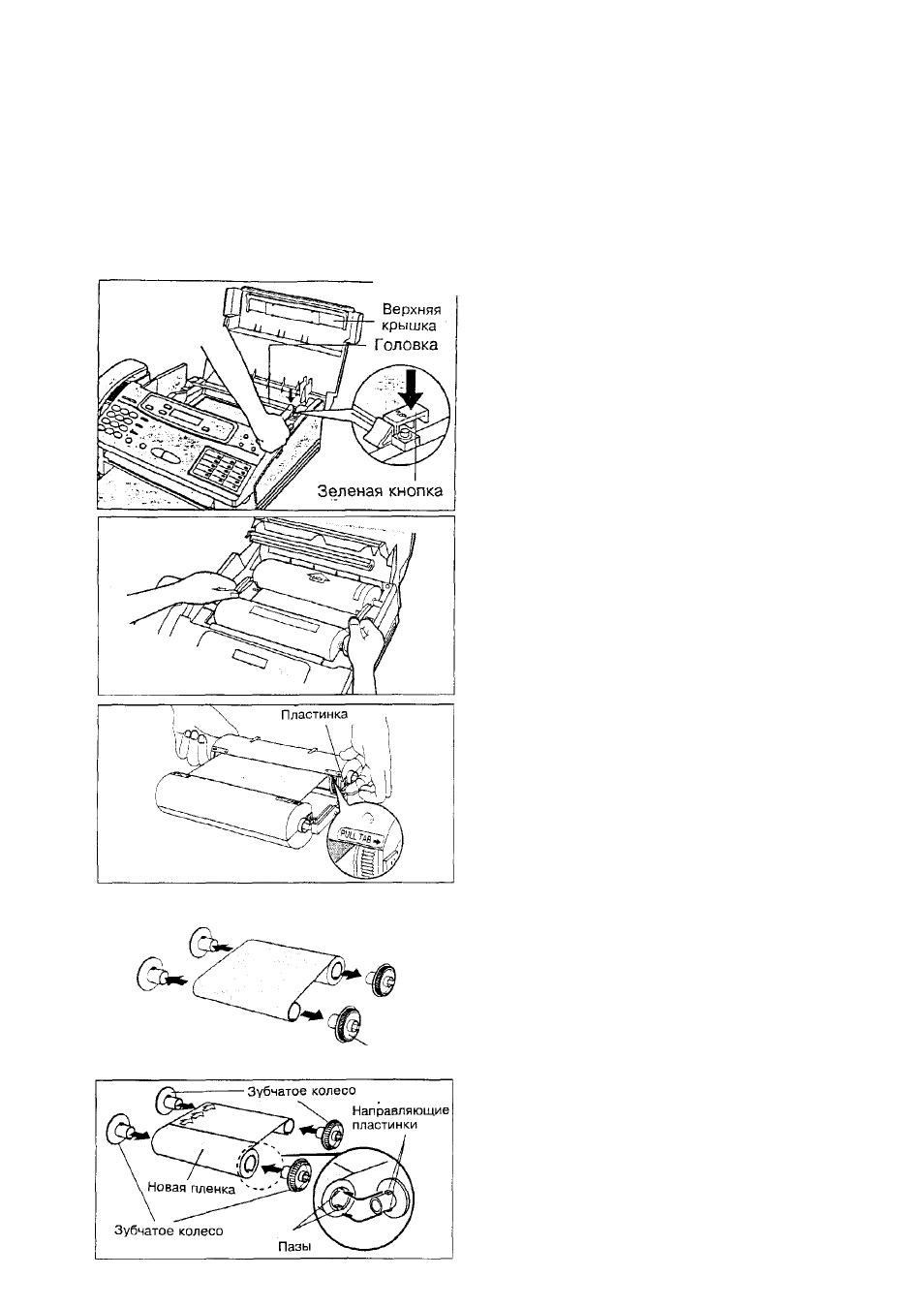

1.
Откройте верхнюю крышку
2.
Нажмите
зеленую
кнопку
справа
с
маркировкой
"PUSH"
и
поднимите
вверх головку.
Зубчатое колесо
3.
Удалите картридж с пленкой.
•
Если на замену Вы приобрели
картридж с пленкой (модель N9
КХ-РА132), переходите к шагу 11.
•
При
замене
только
пленки
переходите к шагу 4.
4.
Переверните картридж так, чтобы
маркировка "PULL TAB" была
обращена вверх.
5.
Откройте четыре пластинки-фиксатора
картриджа,
откройте
крышку
картриджа
и
извлеките
использованную пленку.
6.
Удалите четыре зубчатых колеса из
сердечников использованной пленки.
7.
Вставьте
четыре зубчатых
колеса
в
сердечники
новой
пленки
так,
чтобы
направляющие
пластинки
каждого
зубчатого
колеса
попали
в
пазы
пленочного сердечника.
68
