Простая установка и воспроизведение

2

Пункт (й»

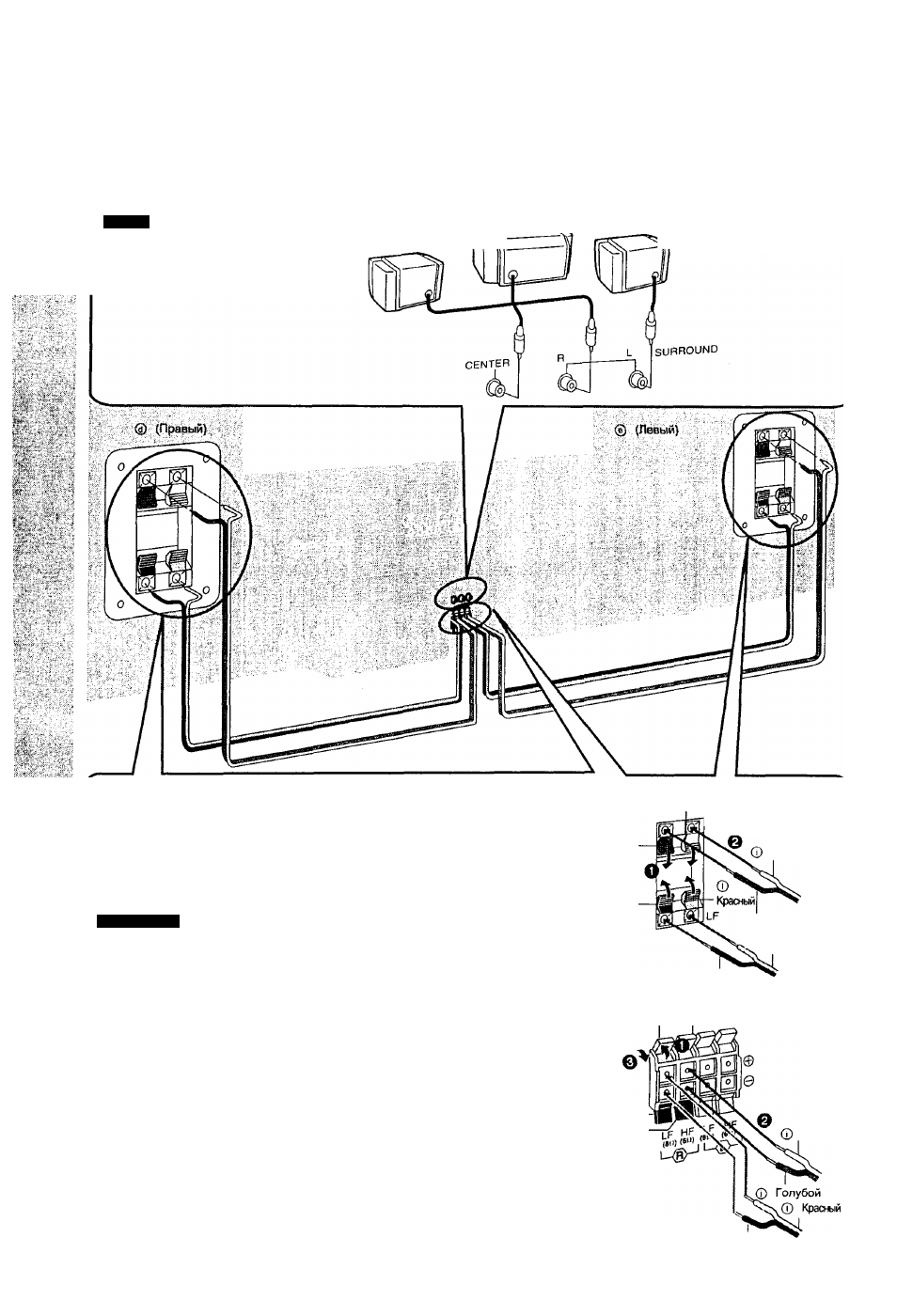

Шнуры динамиков

На рисунках показана модель 8С*ЕН770.
Не подсоединяйте сетевой шнур прежде, чем закон­
чите все остальные подсоединения.

ЕН770

Центральный динамик и
динамики окружающего
звучания

0 Динамик 0 Динамик центральный © Динамик окружающего

окружающего [гЛ!^

звучания (левый)

звучания (правый)

Передние динамикои

Шнуры следует подсоединять к

разъемам соответствующего цвета.
Сокращения 1Р и НР обозначают
низкую частоту и высокую частоту.

Подсоедините левую сторону (L) тем
же способом.

Примечание

•Никогда

не

закорачивайте

положительные (-ь) и отрицательные
(-) шнуры динамиков.

•Обязательно

подсоединяйте

к

положительным {+) разъемам только
положительные (красные или серые)
шнуры,

а

к

отрицательным

(-)

разъемам—только

отрицательные

(голубые или черные).

Неправильное подсоединение может

привести к повреждению динамиков.

(0 Разъемы динамика

0 Серый

НР

0 Зачистите их концы от изоляции.

X

0 Голубой

©

Черный

Серый

0 Голубой

0 Красный

© Черный

® Разъемы тюнера/усилителя

© Красный О Серый

0 Черный

0 Голубой

Серый

Ш

Ш

г?

Ш

© Черный
