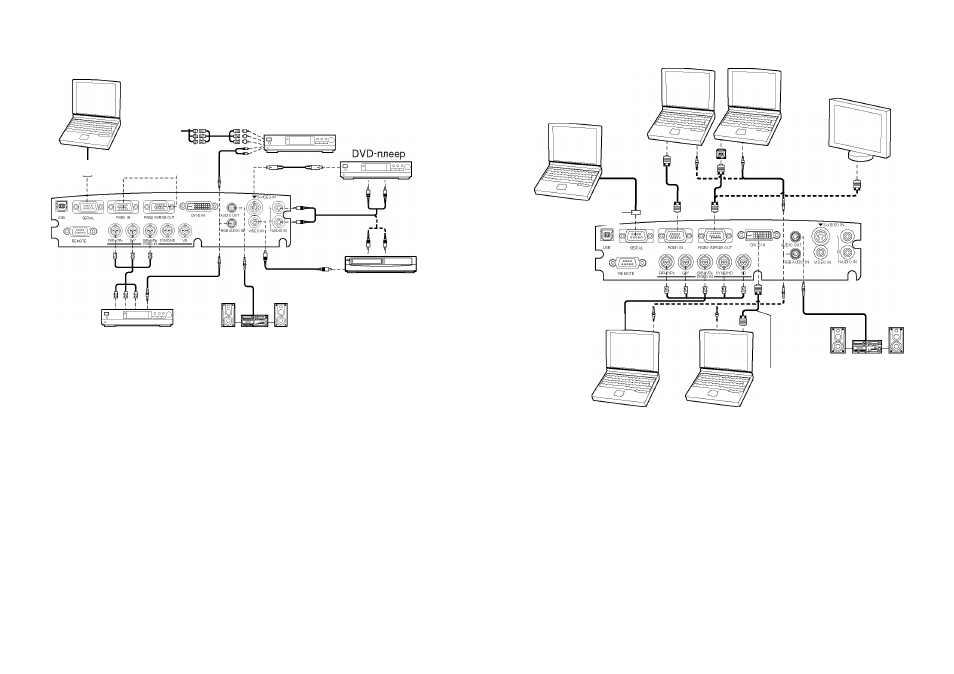

Пример подключения видеооборудования
Компьютер для
осуществления функций
управления
Переходной кабель с разъемами D-sub (штыревой) -
BNC5 (гнездовой) (продается отдельно)
Красный (подсоединяется к сигнальному разъему P R )
Голубой (подсоединяется к сигнальному разъему Р в )
Зеленый (подсоединяется к сигнальному разъему Y)
Тюнер цифрового телевещания
или DVD-проигрыватель
9-контактный
I / разъем D-sub !р
Видеомагнитофон
DVD-плеер Аудиосистема
Красный (подсоединяется к сигнальному разъему P r )
Голубой (подсоединяется к сигнальному разъему P b )
Зеленый (подсоединяется к сигнальному разъему Y)
Примечание:
• Поскольку имеется только одна плата аудиосистемы для обработки
выходных сигналов, то допускается подключение к проектору только одного
входного источника аудиосигнала. Поэтому, если подключен источник
сигналов S-VIDEO/VIDEO, то для смены входного источника необходимо
отсоединить штекеры от разъемов AUDIO IN L-R и выполнить подключение
другого источника к соответствующему разъему.
• Точно так же, если подключен источник сигналов RGB, то для смены
входного источника необходимо отсоединить штекеры от разъема RGB
AUDIO IN и выполнить подключение другого источника к соответствующему
разъему.
• Если аудиосистема подключена к разъему AUDIO OUT, регулировка баланса
громкости звука может выполняться с пульта ДУ, входящего в комплект
поставки.
• Если источник видеосигнала подсоединяется с помощью кабеля со
штекером BNC-типа, воспользуйтесь переходником BNC/RCA (продающимся
отдельно) для того, чтобы этот кабель можно было подсоединить к гнезду
RCA-типа.
• Список совместимых с данным проектором входных сигналов YP b P r см. на
стр. 61.
• Если сигнальный кабель был отключен, или, если питание компьютера или
видеодеки было выключено во время использования функции цифрового
трансфокатора, данная функция будет отключена.
Пример подключения компьютеров
Компьютер
Компьютер для
осуществления
функций управления
Монитор
9-контактный
разъем D-sub
О
ш
<
Q.
Ш
О
|=с
о
Компьютер
Аудиосистема
DVI-кабель
(Дополнительное
оборудование)
(ET-SCDV03)
Компьютер с
разъемом DVI-D OUT
Примечание:
• Желательно выключить компьютер до выключения СЕТЕВОГО ПИТАНИЯ
(MAIN power ) проектора.
• Список совместимых с данным проектором входных сигналов RGB,
поступающих от компьютера см. на стр. 61.
• Не подавайте входной сигнал на разъемы, если в меню OPTION
(ПАРАМЕТРЫ) позиция RGB2 SELECT установлена в положение OUTPUT
(ВЫХОД). (Обратитесь к стр. 44.)
Для дополнительной информации о подключении проектора к
компьютеру посредством беспроводной или проводной локальной сети
с использованием дополнительной беспроводной карты или сетевой
карты проектора, обратитесь к прилагаемому CD-ROM.
(только PT-L780NTE)
