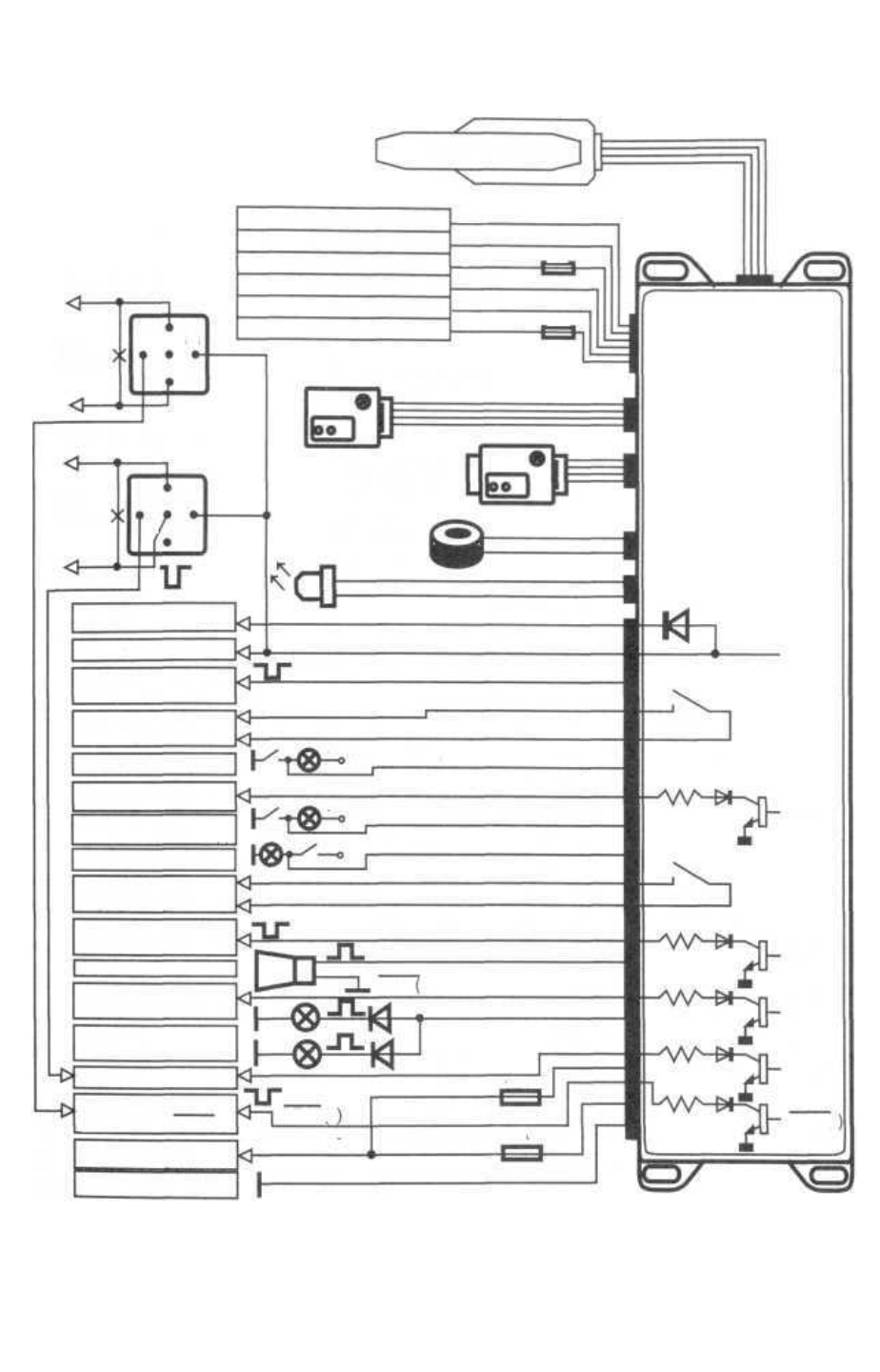

Схема включения ZX-700 SHERIFF
Антенный модуль
* Выбор функции сервисного канала управления осуществляется
согласно таблице программирования.
На схеме указаны функции сервисных каналов запрграммированных
по умолчанию (заводская установка).
- 3 7 -
Подготовлено компанией AutoSet. Автосигнализации и автоэлектроника.
www.AutoSet.ru
I G N 2
желтый
желтый с черным
Светодиод
Кнопка Valet/
Секретный Код
Двухзоновый
датчик удара
Дополнительный датчик
15А
синий с белым
желтый
Н.Р. контакт реле запиран.
30
86
87
85
цепь
разрыва
Н.З. реле блокировки
цепь
разрыва
30
86
37а
85
Н.Р. реле блокировки
ОБЩИЙ контакт реле запиран.
Н.З. контакт реле запиран.
Н.Р. контакт реле отпирания
ОБЩИЙ контакт реле отпиран.
белый
оранжевый
зеленый
15А
синий
Н.З. контакт реле отпирания
S H E R I F F
темно-зеленый с красным
зеленый с черным
зеленый с красным
СНЗ(Тх упр. вых.=1с)
DOOR(-)
+12В
СН2(Тхупр. вых.=1с)
•+12В
темно-зеленый с коричневым
фиолетовый
DOOR (+)
+ 12В
синий с черным
синий с красным
вых. вежл. подсвет.
IGN1 к замку зажиган.
Доп. входной триггер
INST2(-) /спидометр
Упр.сервис. канал
СНЗ с прогр. логикой
Концевик двери (-)
Упр.сервис, канал
СН2 с прогр. логикой
Входной триггер
капот/баг. INST1(-)
Концевик двери (+)
Сервисный канал СН6
с программир. логикой
Сервисный канал СН4
с программир. логикой
Имп. 20 сек при постановке
зеленый с белым
белый с черным
СН6
серый
белый
A R M - )
ARM(-)
15А
красный
черный с бел.
5А
черный
красный с белым
красный
A R M (-)
ARM(-)
ARM(-)
СН5
СН4
СН2
СНЗ
МАССА автомобиля
Питание системы
и цепей габаритов
Канал блокировки с
Н.Р. реле ARM(-)
Блокировка с Н.З. реле
ГАБАРИТЫ
Сервисный канал СН5
с программир. логикой
СИРЕНА
коричневый
темно-синий
оранжевый
