При установке системы в таких автомобилях темно-зеленый и темно-синий провода запира-
ния/отпирания дверей автомобиля не используются.
Оранжевый провод и синий провод с белой полосой должны быть подключены к источнику
питания+12 В.
Желтый провод - это импульсный выход запирания положительной полярности, и он должен
быть подключен к проводу управления штатным реле запирания положительной полярности.
Белый провод - это импульсный выход отпирания положительной полярности, и он должен
быть подключен к проводу управления штатным реле отпирания положительной полярности.

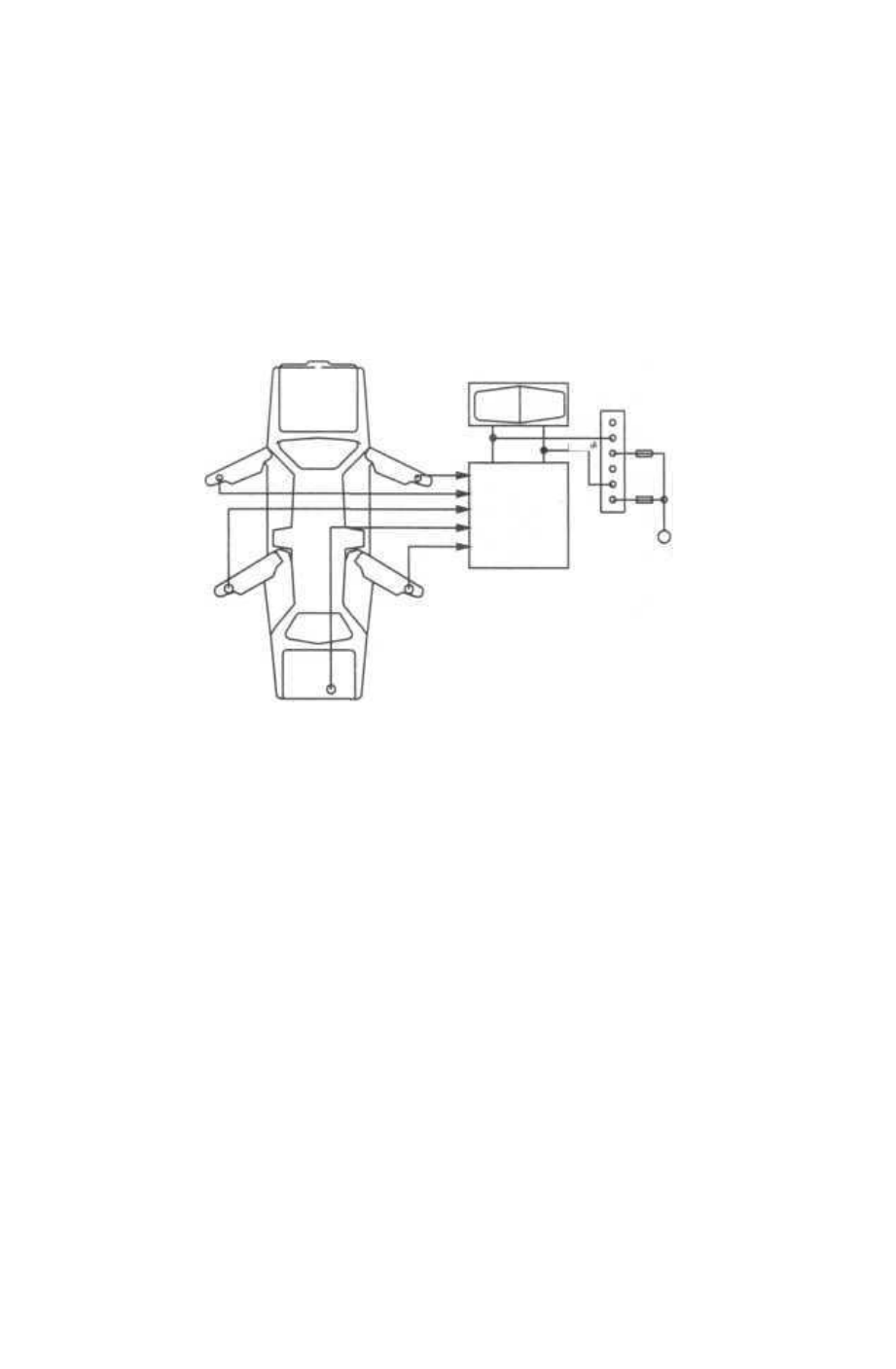

Схема управления каналом центрального замка с положительным триггером приведена ниже.

Положительный триггер (большинство легковых

автомобилей «Дженерал Моторс»)

Пятипроводная цепь отпирания/запирания дверей с изменением полярности

При установке системы на таких автомобилях необходимо перерезать штатные провода уп-
равления электроприводами замков дверей автомобиля. Эти провода проложены от основно-
го переключателя запирания/отпирания к дополнительным переключателям запирания/от-
пирания, а от них - к электроприводам дверных замков.

Перережьте штатный провод запирания и подключите желтый провод системы к тому концу
перерезанного штатного провода, который идет к дополнительным переключателям (электро-
приводам замков дверей). Подключите зеленый провод к тому концу перерезанного штатного
провода, который идет к основному переключателю.
Перережьте штатный провод отпирания и подключите белый провод системы к тому концу
перерезанного штатного провода, который идет к дополнительным переключателям (электро-

приводам замков дверей). Подключите синий провод к тому концу перерезанного штатного
провода, который идет к основному переключателю.
Оранжевый провод и синий провод с белой полосой должны быть подключены к источнику
питания +12 В, защищенному предохранителем.

Эксплуатация. Мастер-установщик обязательно должен пометить в руководстве пользова-
теля все установленные опции и запрограммированные настройки и полностью разъяснить

владельцу автомобиля правила эксплуатации охранной системы.

- 3 4 -

Трехпроводная цепь отпирания/запирания дверей положительной полярности

Подготовлено компанией AutoSet. Автосигнализации и автоэлектроника.

www.AutoSet.ru

штатный
модуль

управления

замками
дверей

+ 12В

15А

синий с

белым

оранжевый

15А

SHERIFF

белы,й

желтый

LOCK

UNLОСK
