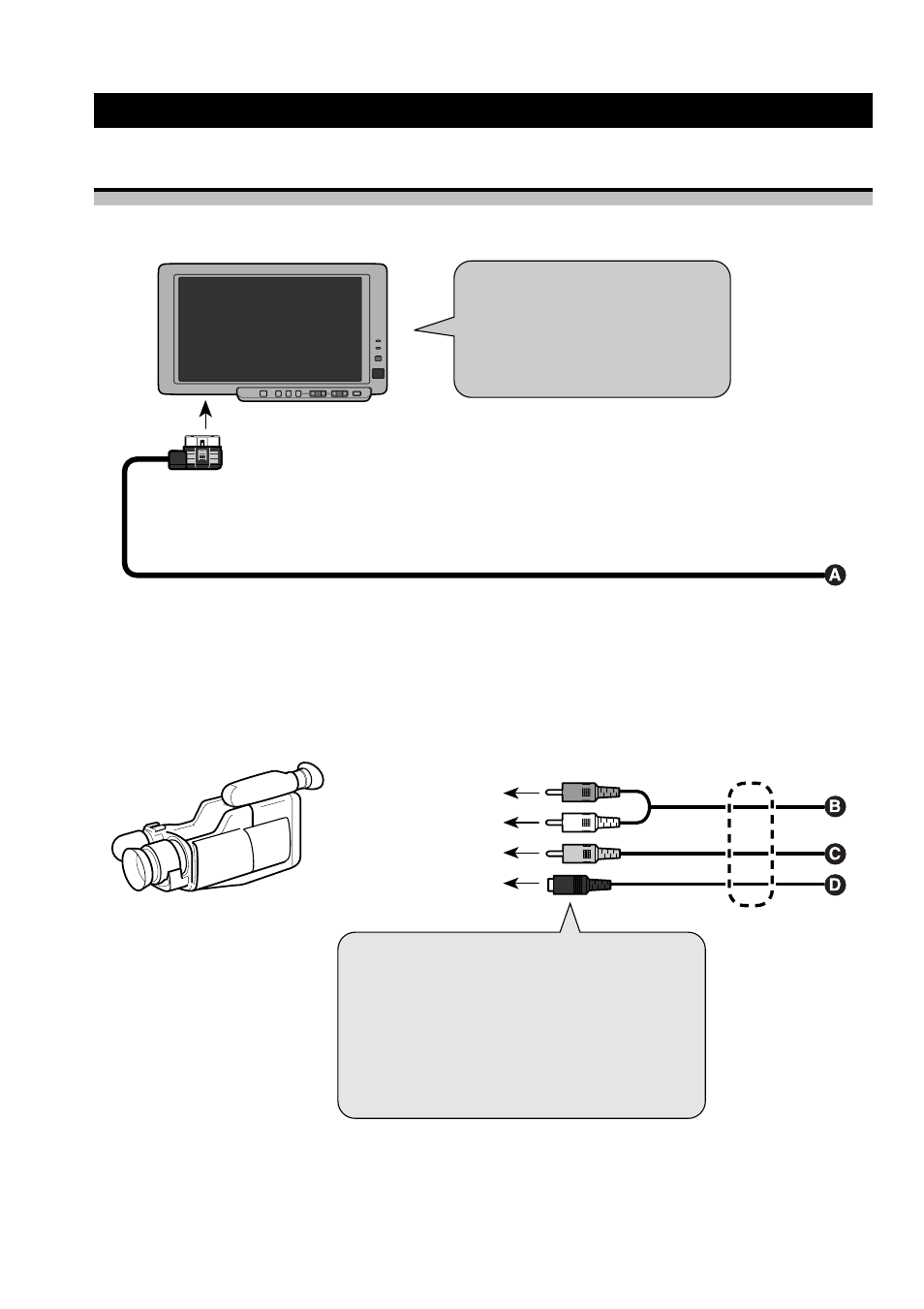

Подключение системы
Подключение системы
Дисплей
Белый
Замечание:
• В данной системе имеется параметр
для указания места расположения дис
плея [LOCATION], для которого можно
выбрать значения [FRONT/REAR] (Спе
реди/сзади). После установки системы
обязательно выполните настройку это
го параметра (см. стр. 8).
К AUDIO OUTPUT (R)
К AUDIO OUTPUT (L)
К VIDEO OUTPUT
К S VIDEO OUTPUT
Приобретаются отдельно
8 мм видео камера или
портативная видео камера
При подключении аппарата, оборудованного разъе
мом S VIDEO, на экран данного устройства можно
выводить выходные сигналы с разъемов S VIDEO.
Если на данное устройство поступает видео сигнал
S VIDEO, провод входного видео сигнала RCA (жел
тый) все равно следует оставить подключенным; в
противном случае видео сигнал не будет выходит из
разъема VIDEO OUTPUT данного устройства.
