27

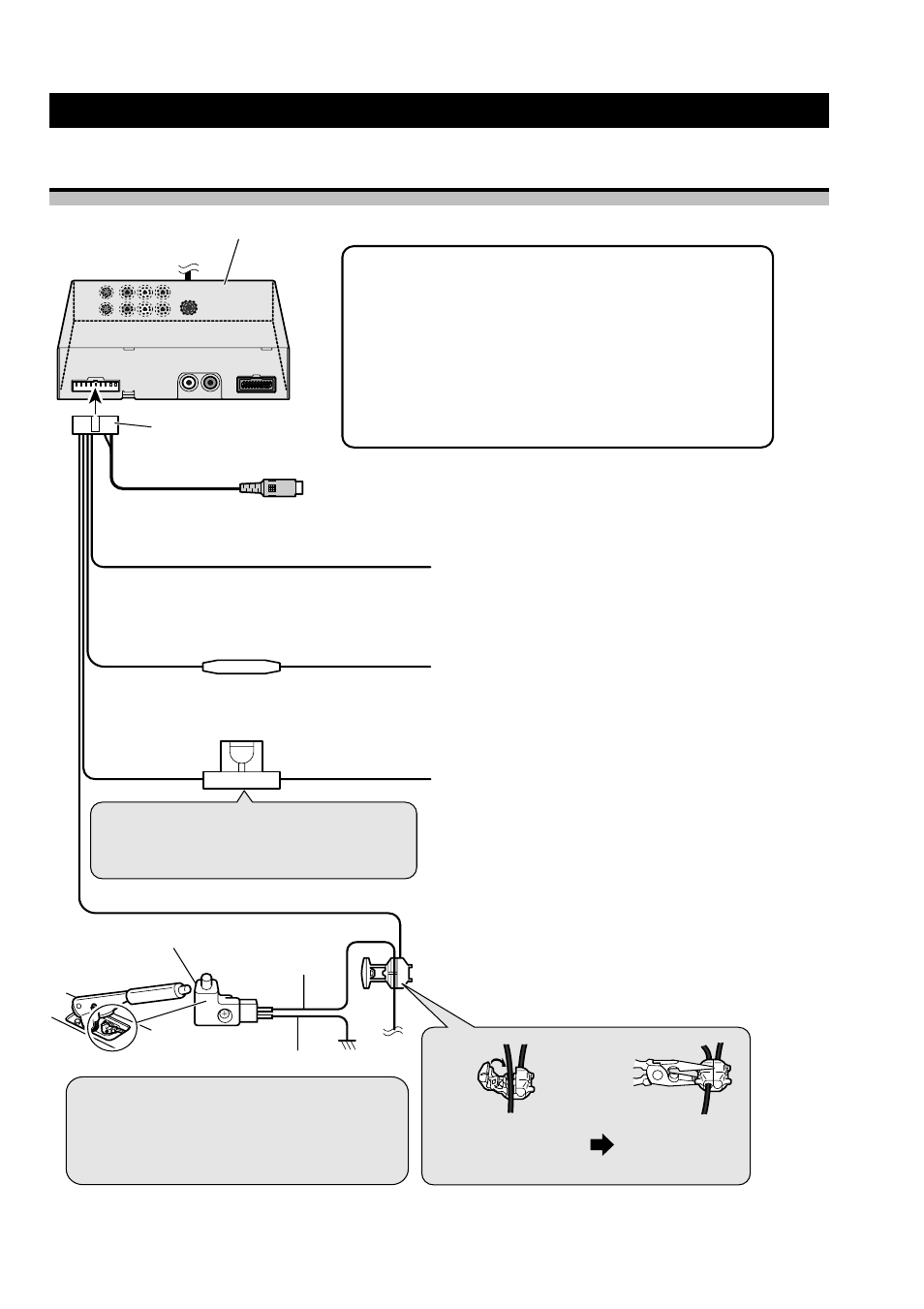

Подключение кабеля питания

Удаленный аппарата

Кабель питания

15 см

RCA VIDEO OUTPUT (желтый)

Черный

Резистор предохранителя

Красный

Держатель предохранителя (4А)

Желтый

Замечание:

• Провода данного изделия и провода других изделий, вы

полняющие одну и ту же функцию, могут быть окрашены в
разные цвета, поэтому при подключении данного изделия к
другому аппарату, обращайтесь к инструкциям по эксплуа
тации обоих изделий и подключайте провода, выполняю
щие одну и ту же функцию.

• Красный и желтый провода должны подключатся к противо

положной от аккумуляторной батареи стороне панели с
предохранителями.

Замечание:

• При замене предохранителя используйте

только предохранитель с теми номинальны
ми характеристиками, которые указаны на
держателе старого предохранителя.

Светло зеленый

Переключатель сто
яночного тормоза

Провод пода
чи питания

Провод заземления

Замечание:
• Положение переключателя стояночного тор

моза зависит от марки автомобиля. Более
подробную информацию можно получить, об
ратившись к руководству по эксплуатации ав
томобиля или непосредственно к дилеру.

Потно сожмите
с помощью
плоскогубцев.

Способ подключения

Зажмите провод по
дачи питания пере
ключателя стояноч
ного тормоза .

GROUND
К металлическому корпусу автомобиля.

АСС
К электрическому контакту, который отключается
выключателем зажигания ВКЛ/ВЫКЛ (постоянное
напряжение 12 В).
Не подключайте данный провод к контактам источ
ника непрерывного питания. Если провод подключен
к такому контакту, то батарея может разрядиться.

+BATTERY
К контакту, на который питание подается всегда, не
зависимо от положения выключателя зажигания.

PARKING BRAKE
Используется для определения положения стояноч
ного тормоза (включен/выключен). Данный провод
должен быть подсоединен к проводу подачи пита
ния переключателя стояночного тормоза.
