15

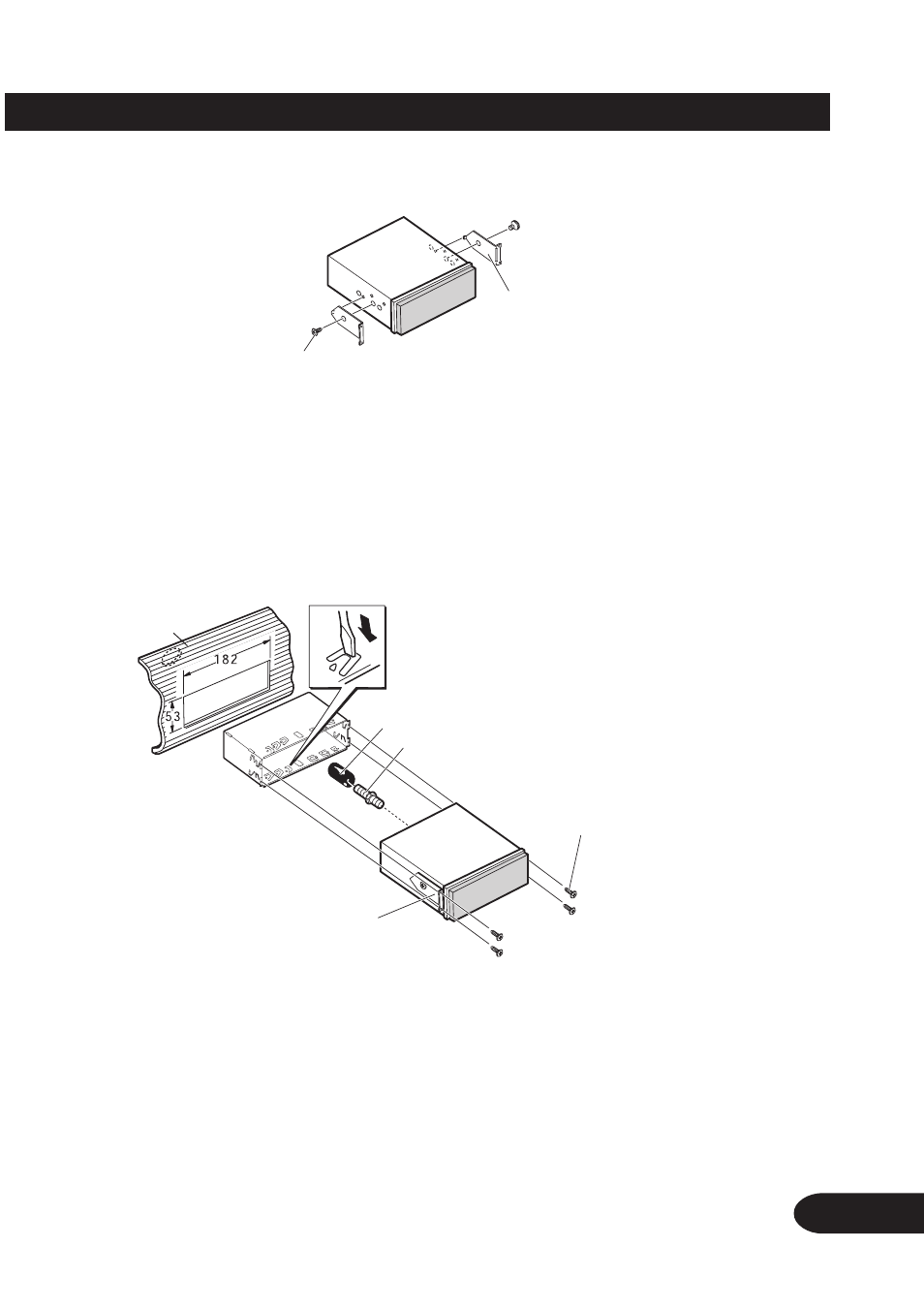

2. Установите боковые кронштейны (Рис. 8).

Боковой кронштейн

Утопленный винт (5 х 6 мм)

3. Закрепите устройство (Рис. 9)

Закрепите устройство при помощи боковых кронштейнов (больших).

Держатель

Сначала вставьте держатель в приборную панель,

затем в зависимости от толщины приборной пане-

ли выберите соответствующие зубцы и загните их.

(Закрепите устройство как можно более надежно

при помощи верхних и нижних зубцов. Для фик-

сации загните зубец на 90 градусов.)

Приборная

панель

Резиновая втулка

Винт

Боковой кронштейн

(большой)

Крепежный винт

Рис. 8

Рис. 9
