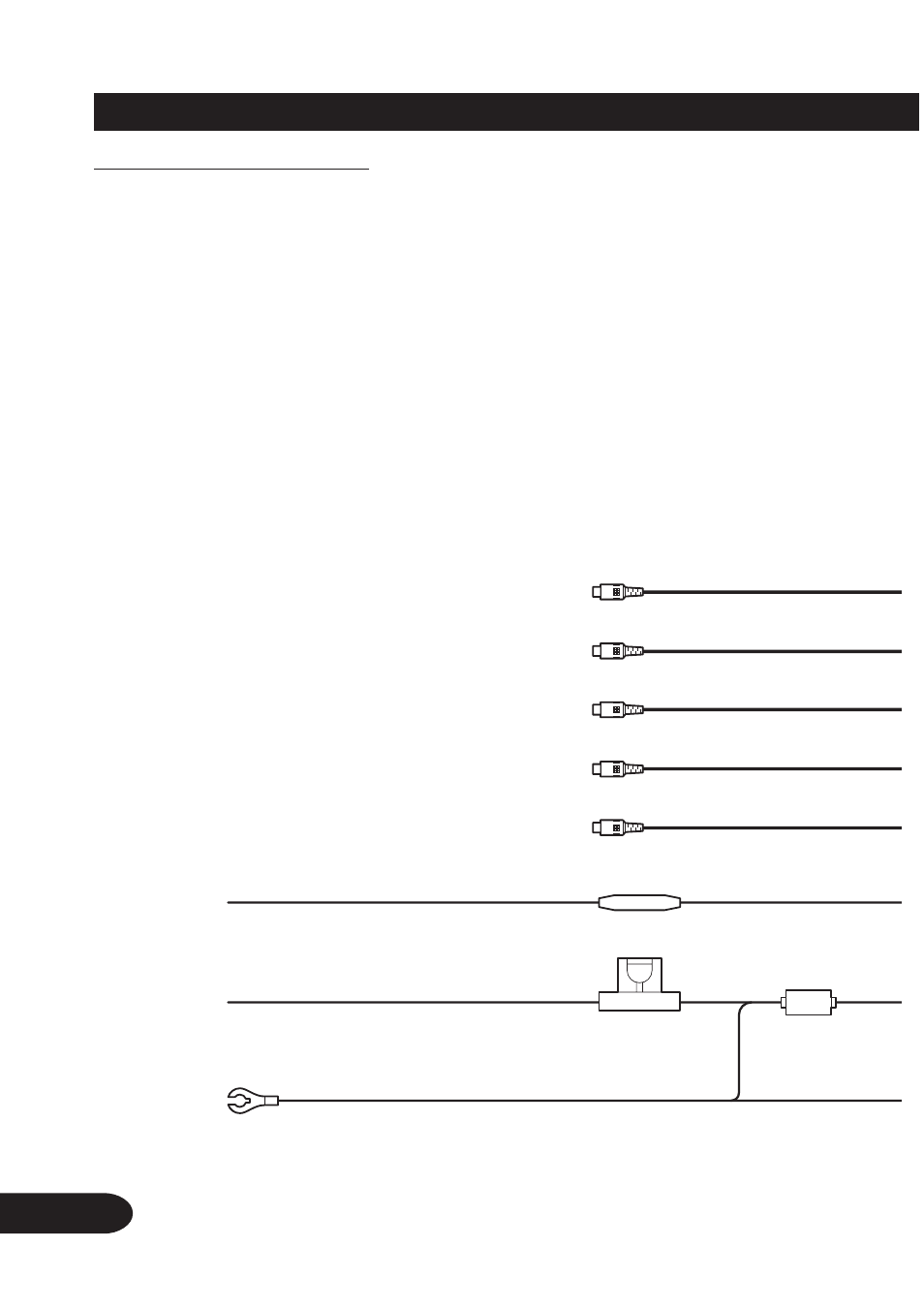

Подключение кабеля питания
Подключение устройств
Белый (аудио выход (левый))
(REAR OUTPUT)
Красный (аудио выход (Правый))
(REAR OUTPUT)
Желтый (задний видео выход)
(REAR VIDEO OUTPUT)
Желтый (выход AVM)
(AVM OUTPUT)
Желтый (видео вход)
(VIDEO INPUT)
16 см
16 см
16 см
16 см
16 см
Красный
К электрическому разъему, управляемому пере-
ключателем зажигания (12 В постоянного тока)
включение/выключение.
Предохранитель-сопротивление
Желтый
К разъему, питание на который подается всегда, не-
зависимо от положения переключателя зажигания.
Черный (земля)
К металлическому кузову автомобиля.
Предохранитель-
сопротивление
