27

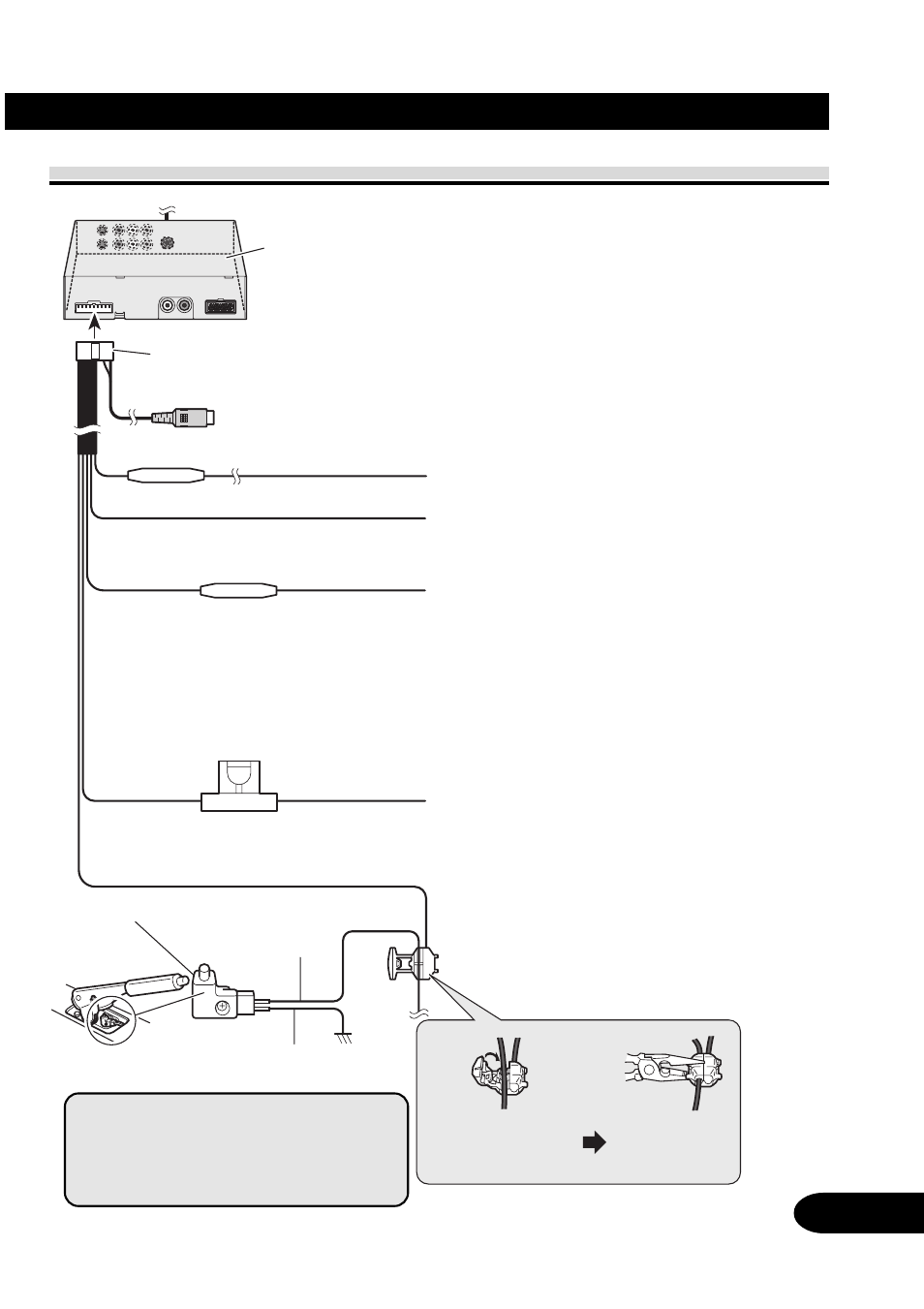

Подключение кабеля питания

Скрытый блок

Кабель питания

Видео выход RCA (желтый) (обратитесь на страницу 30)

Предохранитель-сопротивление

Светло-зеленый/оранжевый (обратитесь на стра-
ницу 31)

Черный (земля)
К металлическому кузову автомобиля.

Красный
К электрическому разъему, управляемому пере-
ключателем зажигания (12 В постоянного тока)
включение/выключение

Не подключайте этот контакт к разъемам источ-
ника питания, на которые питание подается не-
прерывно. Такое подключение может привести к
разрядке аккумулятора.

Желтый
К разъему, питание на который подается всегда, не-
зависимо от положения переключателя зажигания.

Предохранитель-сопротивление

Держатель предохранителя (4 А)

Светло-зеленый
Используется для определения включения/вык-
лючения ручного тормоза. Этот контакт должен
быть подключен к той стороне переключателя
ручного тормоза, на которую подается ток.

Переключатель ручного тормоза

Сторона, на которую
подается напряжение

Сторона заземления

Примечание:

N Положение переключателя ручного тормоза

зависит от модели автомобиля. Для получе-
ния более подробной информации обрати-
тесь к руководству для Вашего автомобиля
или к Вашему дилеру.

Метод подключения

Зажмите провод пере-
ключателя ручного тор-
моза, на который подает-
ся питание.

Зажимайте плотно,
воспользовавшись
плоскогубцами.
