Инструкция по монтажу

Щ

Инструкция по монтажу

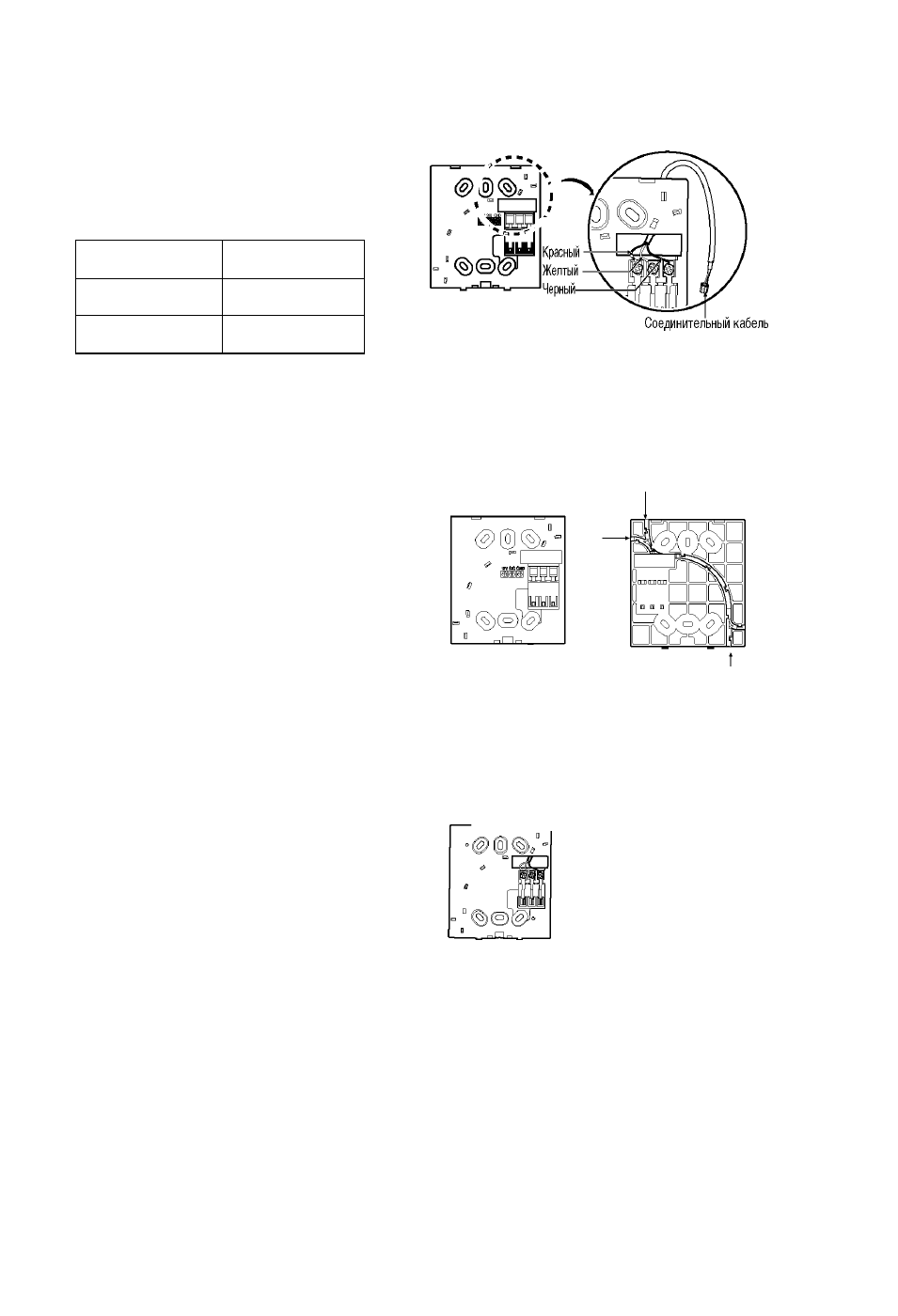

1. Подсоединить соединительный

кабель к крепёжной панели как

показано на рисунке справа.

12 В

Красный провод

SIG

Желтый провод

GND

Черный провод

^ Пульт дистанционного управления поставляется с подключёным к нему кабелем

управления.

2. Разместить кабель в направляющем

пазу и закрепить крепёжную панель

ПДУ на поверхности.

• Проследить ЧТО бы перед установкой кабель

находился в пазу крепёжной панели, в нужном
направлении.

-Направляющий п;

<Передняя часть крепёжной панели> <3адняя часть крепёжной панели>

3. Расположить крепёжную панель ПДУ

в нужном месте и прикрепить её

саморезами. (Внимание: в стене может

быть скрытая электропроводка).

• Использовать саморезы, поставляемые в комплекте

Вер^

Зафиксировать кабель в

направляющем пазу.

Надежно закрепить

устройство на стене

саморезами.

Низ

Крепёжная панель-

Стена,

вид

сбоку

Инструкция по монтажу и эксплуатации 5
