Монтаж
Акустические системы снимаются со стоек.
п
®1

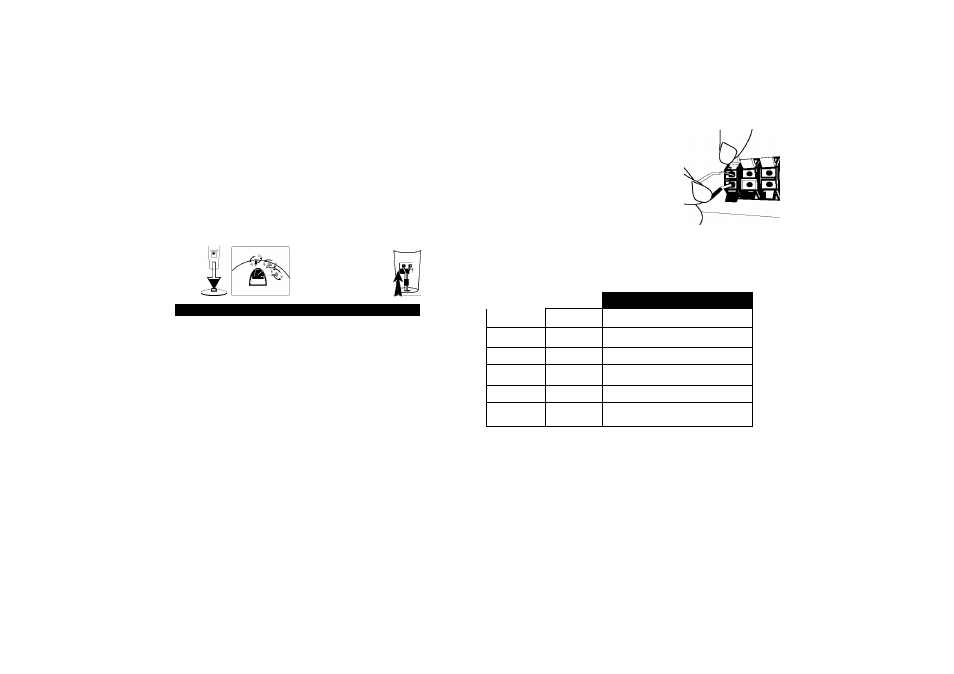

Сборка акустических систем (НТ554ТН, НТ554РН)
1 Прикрепите звуковые колонки к стойкам при помощи болтов.
2 Если вы хотите закрепить кабель колонки - просуньте кабель через
отверстие в колонке.
3 Подсоедините кабель колонки
Крепление акустических систем к БУБ-ресиверу
П ® комплект поставки входит шесть кабелей акустических систем.
Каждый кабель маркируется цветной полосой с каждого конца и
подключается к ПУП-ресиверу.
В Подключение проводов к БУБ-ресиверу
Подключите каждый провод, промаркированный цветной полоской, к
контакту с такой же цветовой маркировкой на задней панели ПУП-
ресивера. Чтобы подключить каждый провод к ПУП-ресиверу, нажмите
пластмассовую площадку контакта, размыкая его. Затем вставьте провод и
отпустите площадку.
Для каждого из проводов подключите
черный конец к терминалу,
отмеченному значком «-» (минус), а
другой конец к терминалу, отмеченному
значком «+» (плюс).
Подключение проводов к акустическим системам
Подключение каждого провода производится в соответствии с цветовой
маркировкой.
писпем
ш1нн
Расположение
Серый
Тыловая
Справа за вашей спиной
Синий
Тыловая
Слева за вашей спиной
Зеленый
Центральная
Над экраном, непосредственно перед вами
Оранжевый
Сабвуфер
Можно расположить в любом месте
перед собой.
Красный
Фронтальная
Справа от экрана перед вами
Белый
Фронтальная
Слева от экрана перед вами
А
Чтобы подключить кабель к акустическим системам, нажимайте
пластмассовую площадку контакта на основании каждой акустической
системы, размыкая контакт. Затем вставьте провод и отпустите площадку.
Соблюдайте осторожность в отношении нижеперечисленного
• Следите, чтобы дети не помещали свои руки или какие-либо предметы в
отверстие фазоинвертора* * акустической системы.
*Фазоинвертор акустической системы : Отверстие для воспроизведения
насыщенного баса на корпусе акустической системы.
• Используйте задний динамик на расстоянии не ближе 30см от экрана
телевизора или монитора
4
