5 Подключение устройств Установка

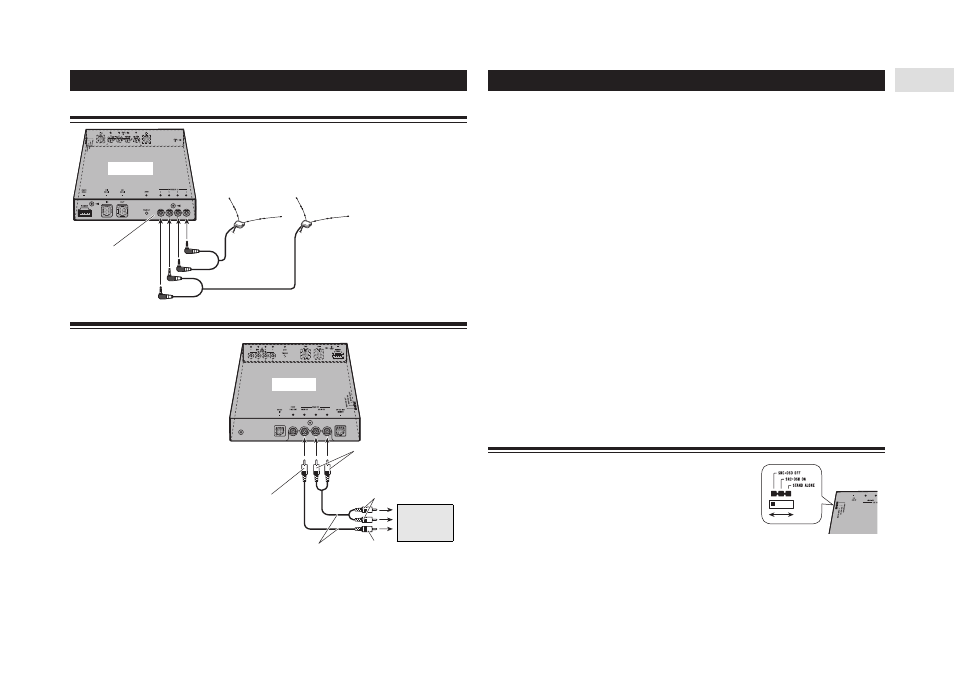

Подключение телевизионной антенны
Этот аппарат
Входы для подключения
телевизионных антенн
Подключайте по порядку,
начиная с номера 1
Телевизионная антенна (продается отдельно)
Подключение заднего дисплея (для пассажиров задних сидений)
Примечания:
● Если источником сигнала для
основного блока является теле
визор, то выход на задний дис
плей этого аппарата включен
(ON).
Если же источником сигнала
для основного блока является
не телевизор, а другое устрой
ство, или основной блок отклю
чен (OFF), то нажатие кнопки
POWER [Питание] на прилагае
мом пульте дистанционного уп
равления позволит вам исполь
зовать телевизор независимо
от заднего дисплея.
● Аудио выход этого аппарата для
заднего монитора является
монофоническим.
Этот аппарат
RCA аудио выход
(белый, красный)
RCA видео выход
(желтый)
К аудио входам
Дисплей с
входными RCA
разъемами
RCA кабели (продаются отдельно) К видео входу
Примечания:
● Прежде чем окончательно установить аппарат, временно соедините всю проводку и убедитесь в том,
что все соединения выполнены правильно и что аппарат и система работают надлежащим образом.
● Чтобы обеспечить правильную установку, используйте прилагаемые крепежные детали. Примене
ние сторонних крепежных деталей может стать причиной неполадок.
● Если установка требует сверления отверстий или внесения каких либо иных изменений в конструк
цию автомобиля, то обратитесь за консультацией к ближайшему дилеру.
● Устанавливайте аппарат там, где он не будет мешать водителю и не причинит травм пассажирам в
случае резкой остановки, например, при аварийном торможении.
● При установке этого аппарата убедитесь в том, что ни один из проводов не попал между этим ап
паратом и окружающими металлическими конструкциями или арматурой.
● Не устанавливайте этот аппарат близи отверстия выхода горячего воздуха из обогревателя, где на
него будет воздействовать горячий воздух, или около дверей, где на него может попасть дождевая
вода. (Никогда не устанавливайте этот аппарат сверху, поскольку он может перестать работать
вследствие перегрева.)
● Перед сверлением любых монтажных отверстий проверяйте, что находится за той поверхностью, в
которой вы хотите просверлить отверстия. Не просверлите случайно топливопровод, тормозные
магистрали, электропроводку или иные важные части автомобиля.
● Если этот аппарат устанавливается в пассажирском отделении, надежно прикрепите его, чтобы он не
высвободился во время движения автомобиля и не стал причиной травмы или несчастного случая.
● Если блок скрытой установки устанавливается под передним сиденьем, то позаботьтесь о том, что
бы он не мешал перемещению этого сиденья. Тщательно проложите все провода и кабели в обход
механизма перемещения сиденья, чтобы механизм не мог зацепить или защемить провода и вы
звать короткое замыкание.
Переключение режима работы
Перед установкой этого аппарата с помощью обычной отвертки ус
тановите переключатель режима работы, в то положение, которое
соответствует подключаемому к нему компоненту.
