3

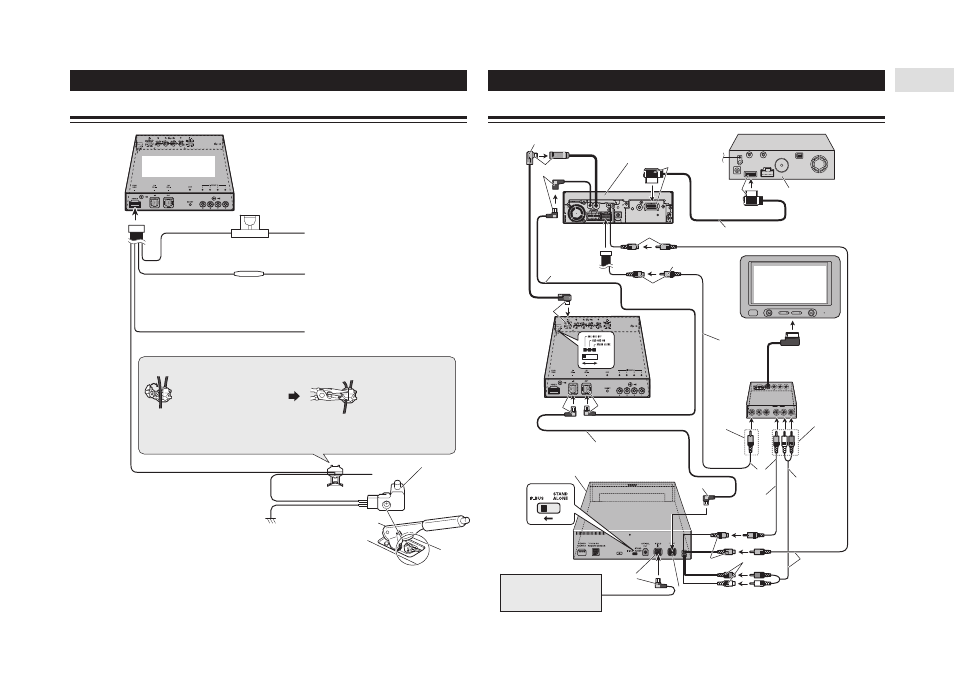

Подключение устройств

Подключение кабелей питания

Этот аппарат

Держатель предохранителя

Желтый
К электрической цепи, всегда находящейся под
напряжением, вне зависимости от положения
ключа зажигания.

Предохранитель сопротивление

Красный
(Подключайте этот провод только в том случае,
если данный аппарат используется в режиме
STAND ALONE [Автономное использование]).
К электрической цепи, управляемой ключом
зажигания (12 В постоянного тока).

Черный (масса)
К металлическому корпусу автомобиля.

Способ подключения

1. Зажмите провод.

2. Плотно обожмите
плоскогубцами.

Примечание:

Положение переключателя парковочного тормоза зависит от типа автомобиля. Дополнительную
информацию об этом можно получить в инструкции по эксплуатации автомобиля или у дилера.

Концевой выключатель стояночного тормоза

Светло зеленый
Используется для определения состояния
ON/OFF [Включен/Выключен] стояночного
тормоза. Этот провод должен быть
подключен к проводу питания концевого
выключателя стояночного тормоза.

Контакт под напряжением

Заземленный контакт

Использование этого аппарата в режиме «SRC: OSD OFF»

Кабель AV BUS (прилагается)

AV [Аудио/Видео] ресивер
(например, AVH P5700DVD)
(продается отдельно)

Синий

Желтый

Желтый

Навигационный блок Pioneer
(например, AVIC 800DVD)
(продается отдельно)

3 м

Желтый

26 проводный кабель (прилагается к навигационному блоку Pioneer)

Кабель IP BUS
(прилагается)

К видео выходу

3 м

Задний дисплей
(например, AVD W6200)
(продается отдельно)

Черный

Этот аппарат

RCA кабель
(продается
отдельно)

Синий

Черный

К видео
входу 1

К видео
входу 2

Кабель IP BUS (продается отдельно)

DVD плеер (например, XDV P9II) (продается
отдельно)

Черный

Желтый

Белый/Красный

RCA кабель
(поставляется
с DVD
плеером)

Синий

CD чейнджер

(продается отдельно)

Желтый

Черный

Белый/Красный

RCA кабель
(продается
отдельно)
