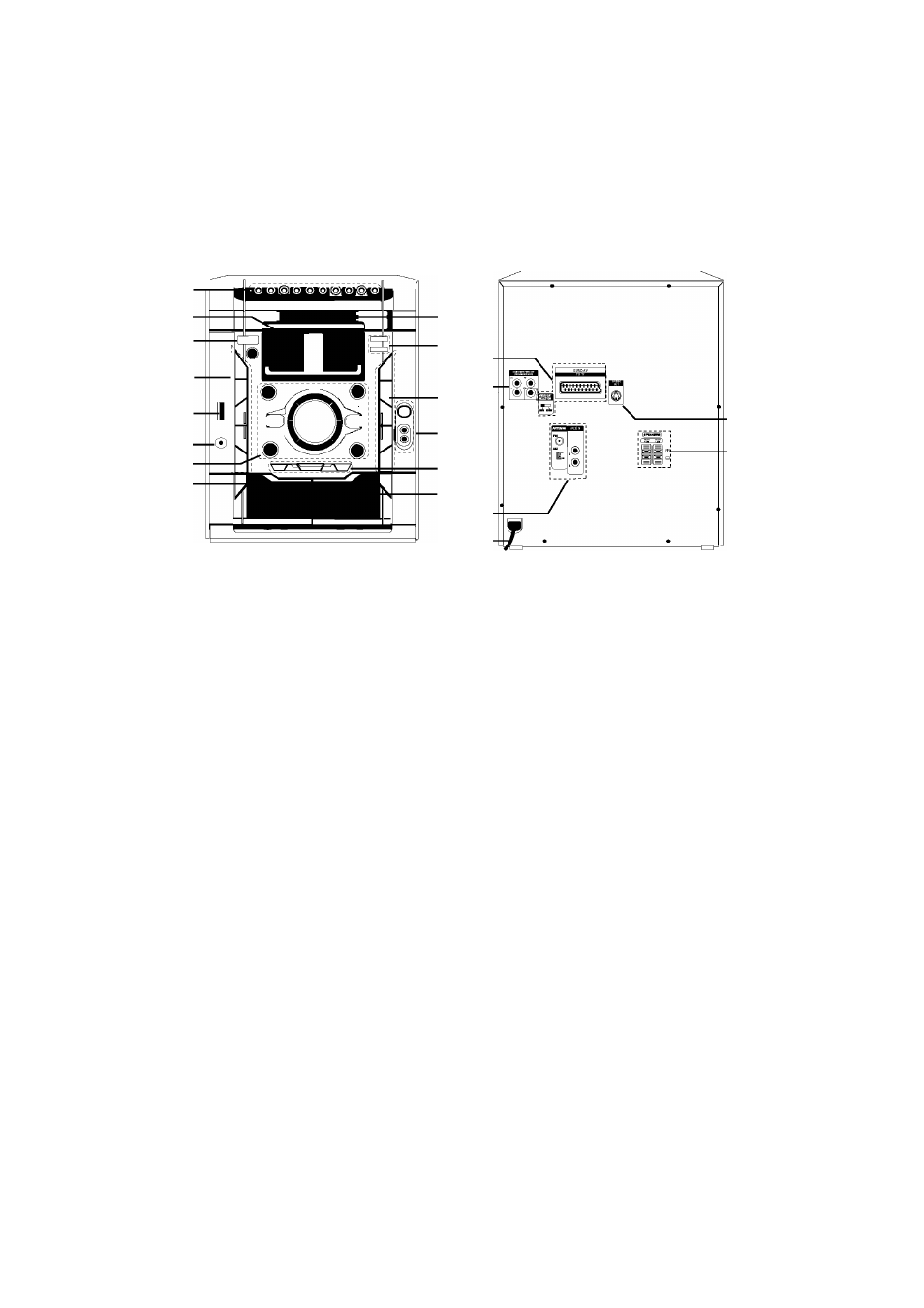

Передняя панель/Задняя етенка
1
'
2
3
4
14
13
12
11
10
9
15
16
-
17
18
-
20
19
1.
Кнопки с ЦИФРАМИ (0-9)
2.
Окно дисплея
3.
Кнопка POWER (^ STANDBY/ON)
4.
• Кнопка ПРОГРАММА/ПАМЯТЬ (PROG./MEMO.)
• Кнопка ЗАПИСЬ/ПАУЗА ЗАПИСИ (ZREC/II)
• Кнопка СИНХРОННАЯ ЗАПИСЬ CD (CD SYNC.),
НОРМАЛЬНАЯ ПЕРЕЗАПИСЬ (NOR-DUBB.)
• Кнопка СТЕРЕО/МОНО (ST./MO.),
СКОРОСТНАЯ ПЕРЕЗАПИСЬ (HI-DUBB.)
• Кнопка PLAY MODE, DEMO (PLAY MODE)
5.
Разъем USB
6.
ГНЕЗДО НАУШНИКОВ (PHONES):
0
3.5мм
7.
• Кнопки выбора функций
(TUNER, KARAOKE DVD/CD, TAPE, USB, AUX)
• Кнопка SET/CDII, RDS (НЕ ВО ВСЕХ МОДЕЛЯХ)
• Кнопка XDSS plus
• Кнопка XTS Pro
• Кнопка Virtual E.X
• Кнопка EQ master
• Ручка ГРОМКОСТЬ (VOLUME)
Положение Z PUSH EJECT (TAPE 1)
Положение Z PUSH EJECT (TAPE 2)
• Кнопка PRESET (-/+)
• Кнопка РЕВЕРС КАССЕТЫ (◄)
• Кнопка ВОСПРОИЗВЕДЕНИЕ (B)
• Кнопка ОСТАНОВ (XSTOP)
• Кнопки CD SKIP/SEARCH (.
>),
TAPE REWIND/ FAST FORWARD (. bb/BB
>), TUNING (-/+)
11.
• ГРОМКОСТЬ МИКРОФОНА (MIC VOL.)
• МИКРОФОННЫЕ РАЗЪЁМЫ (MIC):
0 6.3 mm : НЕ ВО ВСЕХ МОДЕЛЯХ
8.
9.
10.
12. • Кнопка ПРОПУСК ДИСКА (D.SKIP)
• Кнопка Oткрыть/Закрыть (
Z
OPEN/CLOSE)
• Кнопки ИЗВЛЕЧЕНИЯ ДИСКА (DISC1, DISC2, DISC3)
13. • Кнопка ЧАСЫ (CLOCK)
• Кнопка таймера (TIMER)
14. ЗАСЛОНКА ДИСКОВОДА
15. • Разъем EURO AV-TV
• Переключатель ВИДЕОВЫХОДОВ (VIDEO OUT
SELECTOR)
16. • Разъем COMPONENT VIDEO OUT (компонентный
видеовыход) / PROGRESSIVE SCAN (прогрессивная
развертка) (Y Pb Pr)
• Выходной разъем видео (VIDEO OUT)
17. • Разъем антенны FM/AM
• Разъем подключения дополнительного
оборудования (AUX IN)
18. СЕТЕВОЙ ШНУР
19. Выходы на акустический системы
20. Разъем оптического входа (S-VIDEO OUT)
