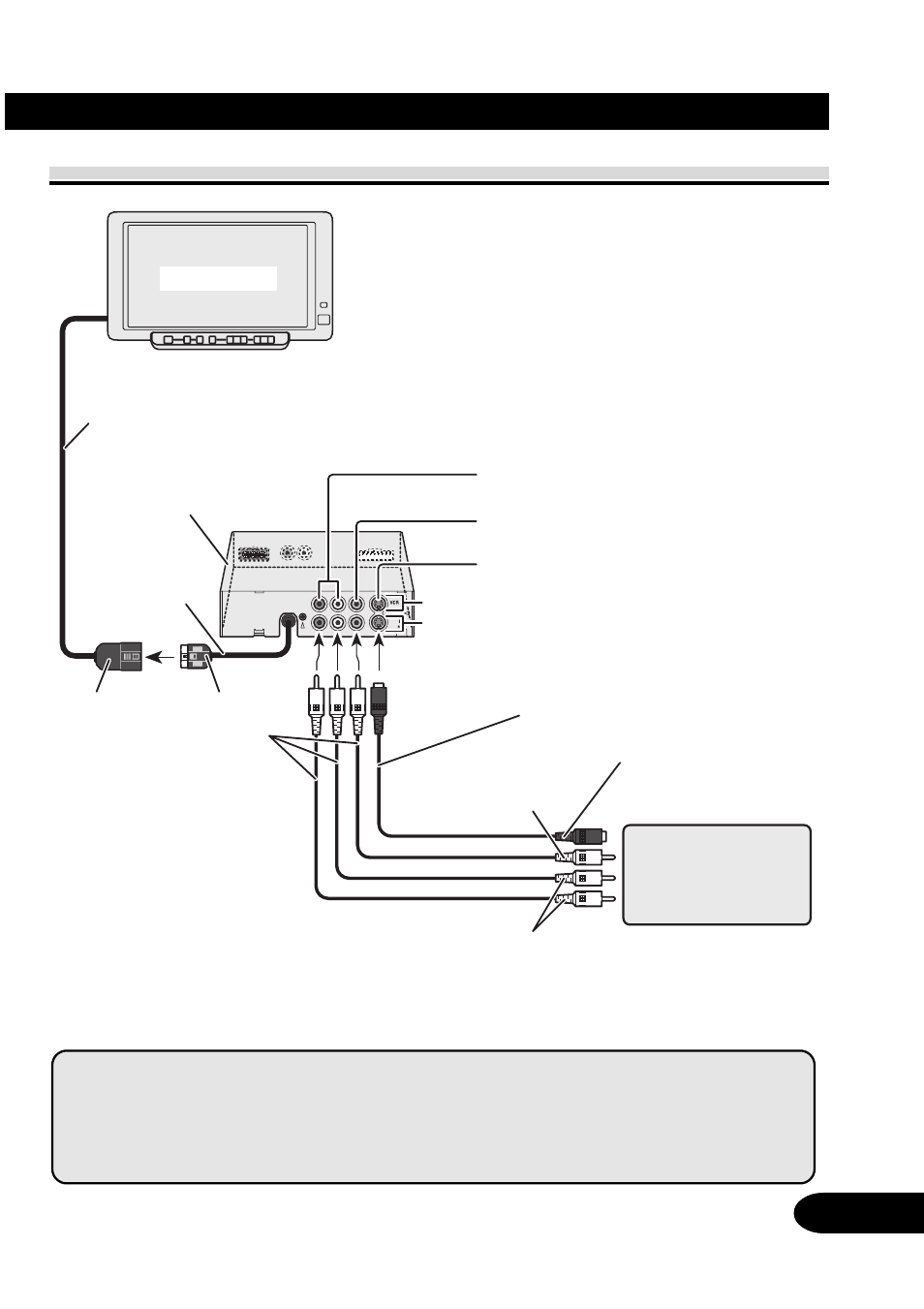

Схема подключения (вход VCR)

Дисплей

Белый

Скрытый блок

2,5 м

Аудио вход VCR1 RCA (белый, красный)

Видео вход VCR1 RCA (желтый)

Вход VCR1 S-VIDEO (черный)

Кабель RCA (прода-
ется отдельно)

Вход VCR1
Вход VCR2

Кабель S-VIDEO (продается отдельно)

К выходу S-VIDEO

К выходу VIDEO

Продающееся от-
дельно портативное
видео устройство с
выходом RCA

К выходу AUDIO

Примечание:
N Если к разъему VCR1 èëè VCR2 подключено другое аудио/видео оборудование, может потребо-

ваться дополнительная настройка. (Обратитесь на страницу 18.)

N Даже когда на это устройство поступает сигнал S-VIDEO, прием видео сигнала RCA (желтый) также

необходим. В противном случае из гнезда видео выхода этого устройства видео сигнал выводиться не
будет.
