26

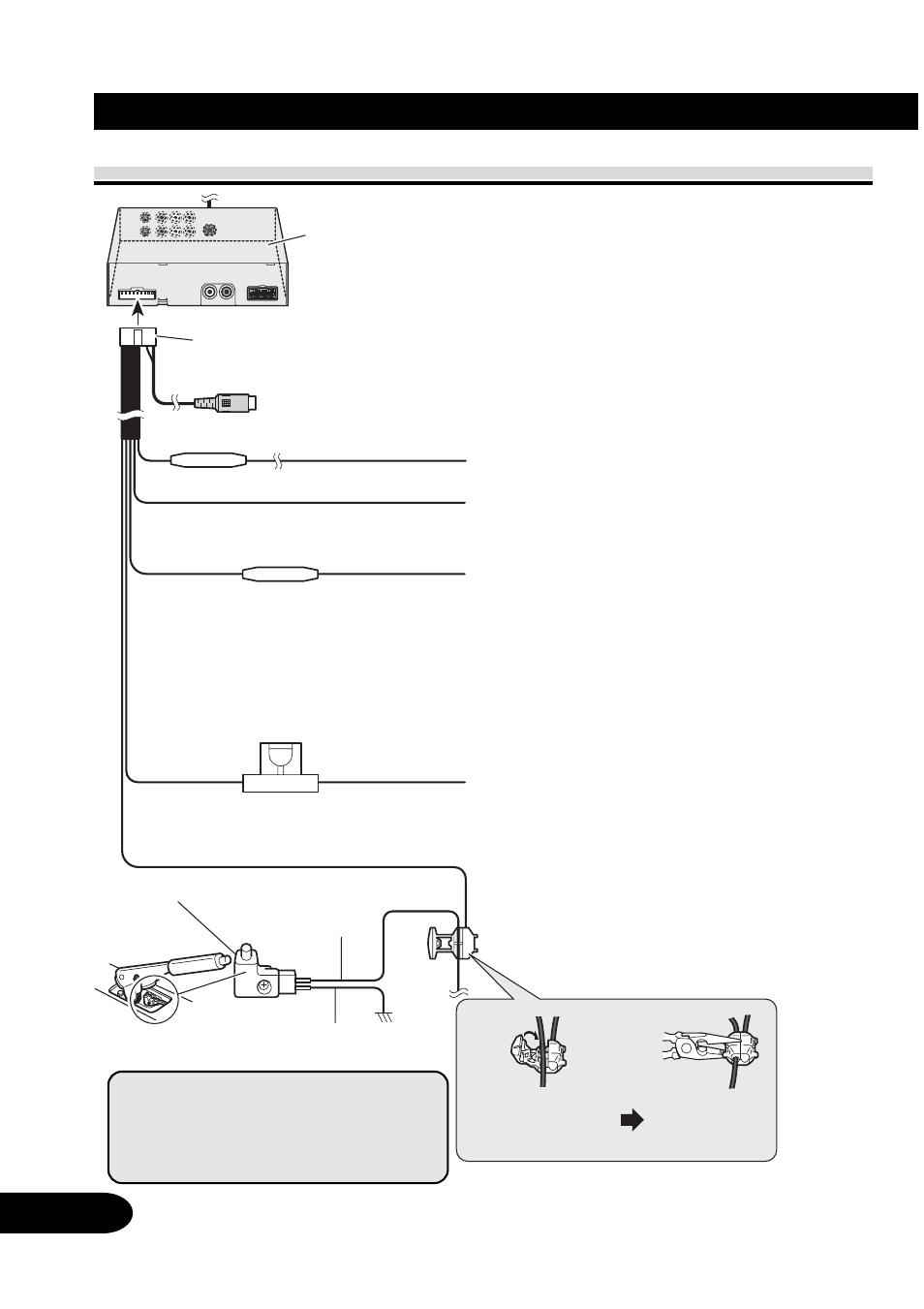

Подключение кабеля питания
Скрытый блок
Кабель питания
Видео выход RCA (желтый) (обратитесь на страницу 29)
Предохранитель-сопротивление
Светло-зеленый/оранжевый (обратитесь на стра-
ницу 30)
Черный (земля)
К металлическому кузову автомобиля.
Красный
К электрическому разъему, управляемому пере-
ключателем зажигания (12 В постоянного тока)
включение/выключение
Не подключайте этот контакт к разъемам источ-
ника питания, на которые питание подается не-
прерывно. Такое подключение может привести к
разрядке аккумулятора.
Желтый
К разъему, питание на который подается всегда, не-
зависимо от положения переключателя зажигания.
Предохранитель-сопротивление
Держатель предохранителя (4 А)
Светло-зеленый
Используется для определения включения/вык-
лючения ручного тормоза. Этот контакт должен
быть подключен к той стороне переключателя
ручного тормоза, на которую подается ток.
Переключатель ручного тормоза
Сторона, на которую
подается напряжение
Сторона заземления
Примечание:
N Положение переключателя ручного тормоза
зависит от модели автомобиля. Для получе-
ния более подробной информации обрати-
тесь к руководству для Вашего автомобиля
или к Вашему дилеру.
Метод подключения
Зажмите провод пере-
ключателя ручного тор-
моза, на который подает-
ся питание.
Зажимайте плотно,
воспользовавшись
плоскогубцами.
Подключение системы
