56
Русский
CY-TUP133W/TUN133W 57 CY-TUP133W/TUN133W
Русский
Электрический монтаж
(продолжение)

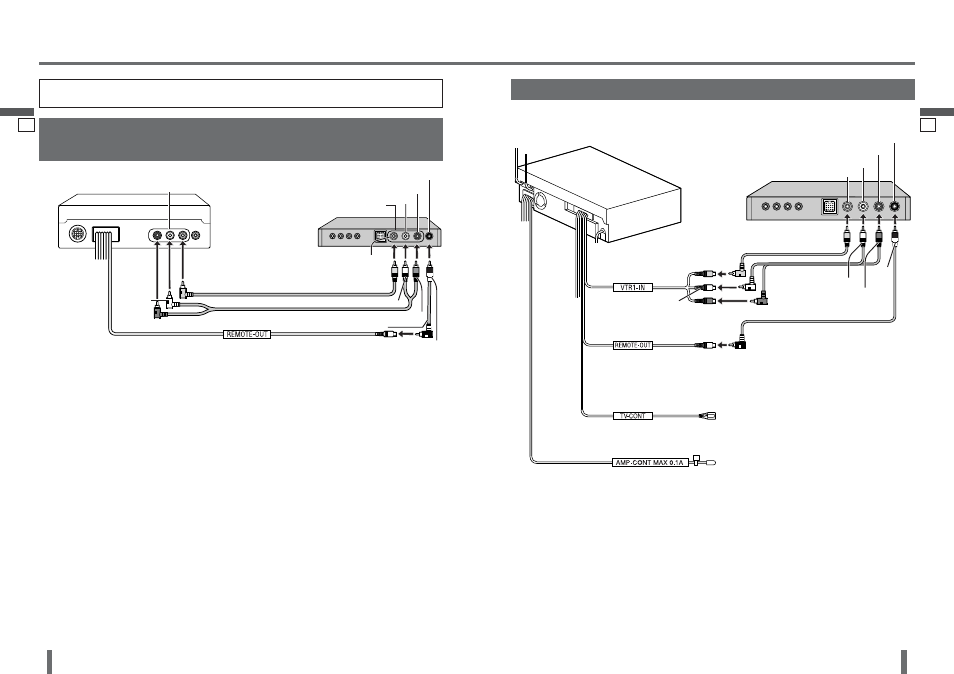

Соединение с головным устройством (CQ-VD7001N)
Примечание:
p См. подробные инструкции по монтажу
аппаратуры и проводки в отдельных
монтажных инструкциях и руководствах для
конкретной аппаратуры.
p Для подсоединения данного аппарата
к головному устройству (CQ-VD7001W,
дополнительное) используйте кабель RCA
(видео, аудио, дистанционное управление)
(прилагается).
25 26
Соединение с вмонтированным в приборную
панель монитором (CY-VM7203W)
Примечание:
p См. подробные инструкции по монтажу
аппаратуры и проводки в отдельных
монтажных инструкциях и руководствах для
конкретной аппаратуры.
p Для подсоединения данного аппарата
к головному устройству (CY-VM7203W,
дополнительное) используйте кабель RCA
(видео, аудио, дистанционное управление)
(прилагается).
Если автомобиль не имеет ACC:
p Прежде чем выключить двигатель автомобиля,
сначала выключите питание аппарата с
помощью пульта ДУ, а затем выключите питание
вмонтированного в приборную панель монитора
CY-VM7203W.
AV-IN
TV OUT
Монтируемый
в приборной
панели монитор:
CY-VM7203W
Кабель RCA
ТВ-тюнер:
CY-TUP133W/
CY-TUN133W
REMOTE IN (Черный)
Видео (желтый)
П (Красный)
Кабель RCA
Видео (Желтый)
Кабель RCA
Л (белый)
П (Красный)
(Черный)
VIDEO (Желтый)
R (Красный)
L (белый)
Л (белый)
Соединение с головным устройством (CQ-VD7001W)
Головное устройство:
CQ-VD7001W
VIDEO (Желтый)
ТВ-тюнер:
CY-TUP133W/
CY-TUN133W
Кабель RCA
Кабель RCA
Видео (желтый)
Кабель RCA
L (белый)
П (красный)
Л (белый)
R (Красный)
REMOTE IN (Черный)
П (красный)
Л (белый)
Видео
(желтый)
(Черный)
(Черный)
TV-CONT
Не используется.
Если автомобиль не имеет ACC:
p Подсоедините провод управляемого питания
данного аппарата к проводу головного
устройства для управляемого питания
внешнего усилителя. При отсутствии
этого соединения будет разряжаться
аккумуляторная батарея.
Головное устройство без системного гнезда
