54

Русский

CY-TUP133W/TUN133W

55

CY-TUP133W/TUN133W

Русский

23

Электрический монтаж

(продолжение)

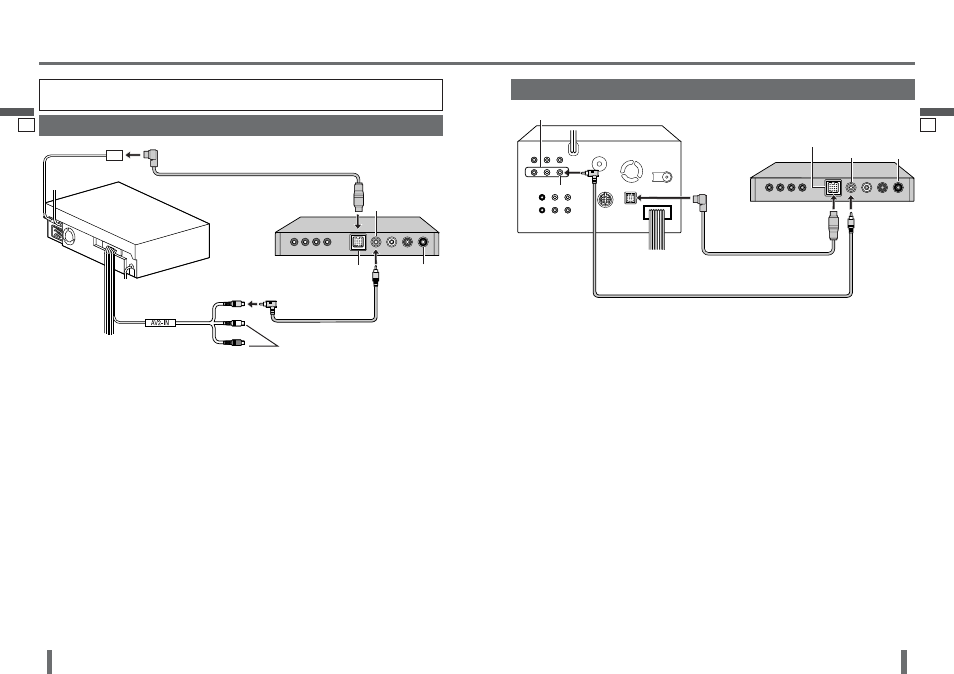

Соединение с головным устройством (CQ-VD7003W)

Примечание:

p См. подробные инструкции по монтажу

аппаратуры и проводки в отдельных
монтажных инструкциях и руководствах для
конкретной аппаратуры.

p Для подсоединения данного аппарата

к головному устройству (CQ-VD7003W,
дополнительное) используйте межблочный
кабель головного устройства/модуля
расширения и кабель RCA (видео)
(прилагаются).

Имейте в виду относительно пульта ДУ
головного устройства (стр. 41):

p Пульты ДУ некоторых головных устройств

могут не иметь специальных кнопок для
управления телевизором, поэтому некоторые
операции управления телевизором будут
недоступны. Но это не свидетельствует
о неисправности тюнера или головного
устройства.

24

Соединение с головным устройством (CQ-VD6503W)

Примечание:

p См. подробные инструкции по монтажу

аппаратуры и проводки в отдельных
монтажных инструкциях и руководствах для
конкретной аппаратуры.

p Для подсоединения данного аппарата

к головному устройству (CQ-VD6503W,
дополнительное) используйте межблочный
кабель головного устройства/модуля
расширения и кабель RCA (видео)
(прилагаются).

Имейте в виду относительно пульта ДУ
головного устройства (стр. 41):

p Пульты ДУ некоторых головных устройств

могут не иметь специальных кнопок для
управления телевизором, поэтому некоторые
операции управления телевизором будут
недоступны. Но это не свидетельствует
о неисправности тюнера или головного
устройства.

REMOTE IN
Не
используется.

Головное устройство:
CQ-VD7003W

VIDEO
(желтый)

ТВ-тюнер:
CY-TUP133W/
CY-TUN133W

TO HEAD UNIT

Кабель RCA

Межблочный кабель головного устройства/модуля расширения

Видео (желтый)

Видео (желтый)

REMOTE IN
Не
используется.

Головное
устройство:
CQ-VD6503W

VIDEO
(желтый)

ТВ-тюнер:
CY-TUP133W/
CY-TUN133W

TO HEAD UNIT

Кабель RCA

Межблочный кабель головного
устройства/модуля расширения

Видео (желтый)

Видео
(желтый)

AV2-IN

Головное устройство с системным гнездом

Не используется.
