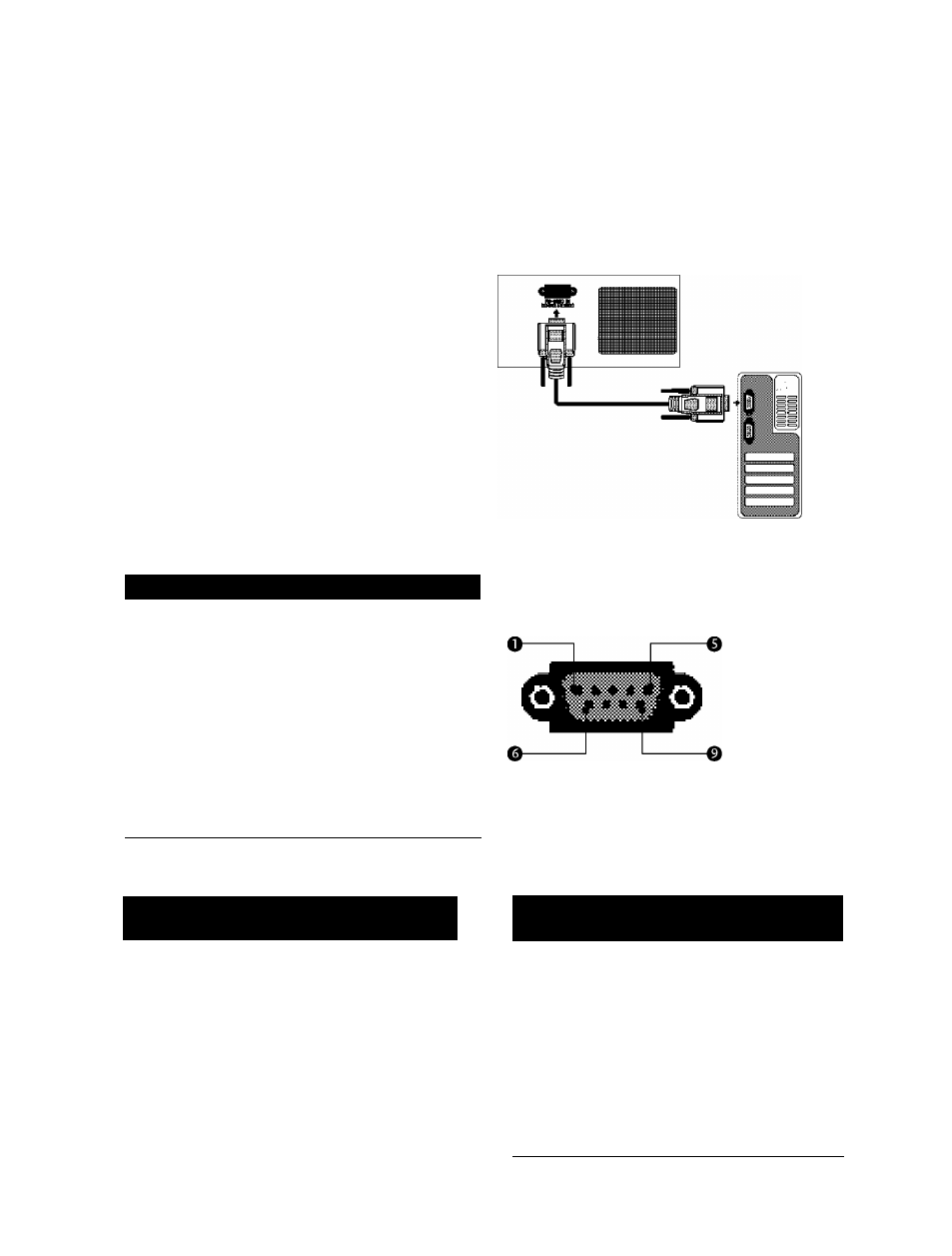

Настройка внешнего устройства управления
Установка Р8-2320
Подключите входной разъем П8-2320 к
внешнему устройству управления (например, к
компьютеру или системе контроля
аудио/видео) и управляйте функциями
телевизора извне.
Подключите последовательный порт
устройства управления к разъему П8-2320,
расположенному на задней панели телевизора.
Соединительный кабель П8-232С не входит в
комплект поставки телевизора.
ПРИЛОЖЕНИЕ
Тип разъема; 9-контактный, вилка D-Sub
1 Номер. Название контакта
1
Нет соединения
2
RXD (прием данных)
3
TXD (передача данных)
4
DTR (готовность терминала)
5
GND (земля)
6
DSR (готовность оборудования
передачи данных)
7
RTS (готовность к передаче)
8
CTS (готовность к приему)
9
Нет соединения
Конфигурации RS-232C
7-проводные конфигурации
(стандартный кабель RS-232C)
PC
TV
RXD
2 •-------- ____ • 3 TXD
TXD
3 •-------- -------• 2 RXD
GND
5 •-------- -------• 5 GND
DTR
4 •-------- -------• 6 DSR
DSR
6 •---------------• 4 DTR
RTS
7 •---------------• 8 CTS
CTS
8 •---------------• 7 RTS
D-Sub 9
D-Sub 9
3-проводные конфигурации
(нестандартный кабель)
PC
TV
RXD
2 •-------- -------• 3
TXD
TXD
3 •-------- -------• 2
RXD
GND
5 •-------- -------• 5
GND
DTR
4
6
DTR
DSR
6
4
DSR
RTS
7
7
RTS
CTS
8
8
CTS
D-Sub 9
D-Sub 9
