ПоДКЛЮЧ!
Подсоединение к автомобилю
□ От антенны
Ю К электропроводке автомобиля в соответствии с цветами
проводов
Данный кабель предназначен для заземления.
: кабель для подключения к телефонной линии.
Данный провод предназначен для подключения линии
регулятора света.
Данный провод предназначен для подключения к клемме, с
которой подается питание, когда переключатель зажигания
установлен в положение «ACC» (аккумулятор)
Данный провод предназначен для подключения дублирующей
(резервной) клеммы, на которой питание всегда присутствует.
этот провод предназначен для соединения с активной антенной.
7 ГОЛУБАЯ/БЕЛАЯ ПОЛОСА : этот провод предназначен для соединения с
усилителем для дистанционного его включения.
В Подключение устройства смены компакт-дисков
• Ваш автомобильный приемник может работать в качестве
блока управления устройством смены компакт-дисков, которое
вы можете приобрести позже, если вы его еще не купили.
• Подходящий шнур, показанный на схеме, поставляется вместе
с устройством смены компакт-дисков.

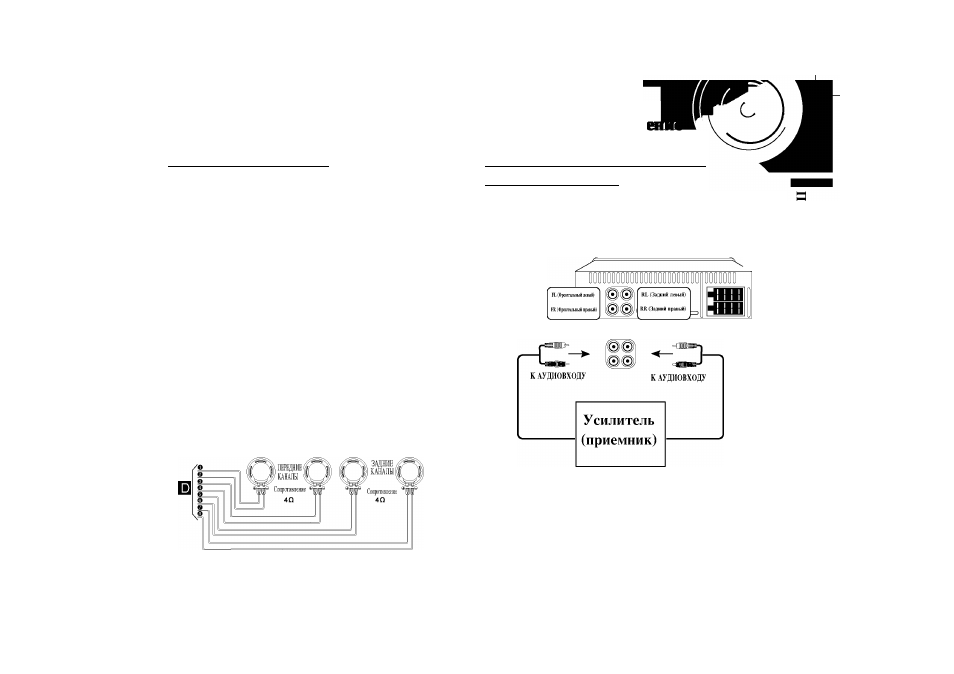

И Соединения акустической системы
1
черный
:
2
оранжевый
:
3
розовый
:
4
красный
:
5
желтый
:
6
голубой
:
Подсоединение
к
вспомогательному
оборудованию (ОПЦИЯ)
Подсоедините разъем AUDIO INPUT [АУДИОВХОД] данного ©
устройства к разъему AUDIO OUTPUT [АУДИОВЫХОД]
вспомогательного оборудования.
^
О
СВ
К А5'ДИОВ1^1ХОДУ
L
R
