Подключение
02
14
Ru
Сетевое соединение
Данный проигрыватель можно подключить к локальной сети (LAN)
через порт Ethernet на задней панели.
После выполнения физического соединения, нужно настроить
проигрыватель для установления связи с сетью. Это выполняется в
меню Initial Setup — см. Настройка для сетевого использования на
стр. 19 для подробных инструкций.
Для наилучшего результата, рекомендуется использовать
совместимый с 100BASE-TX компьютер или концентратор Ethernet.

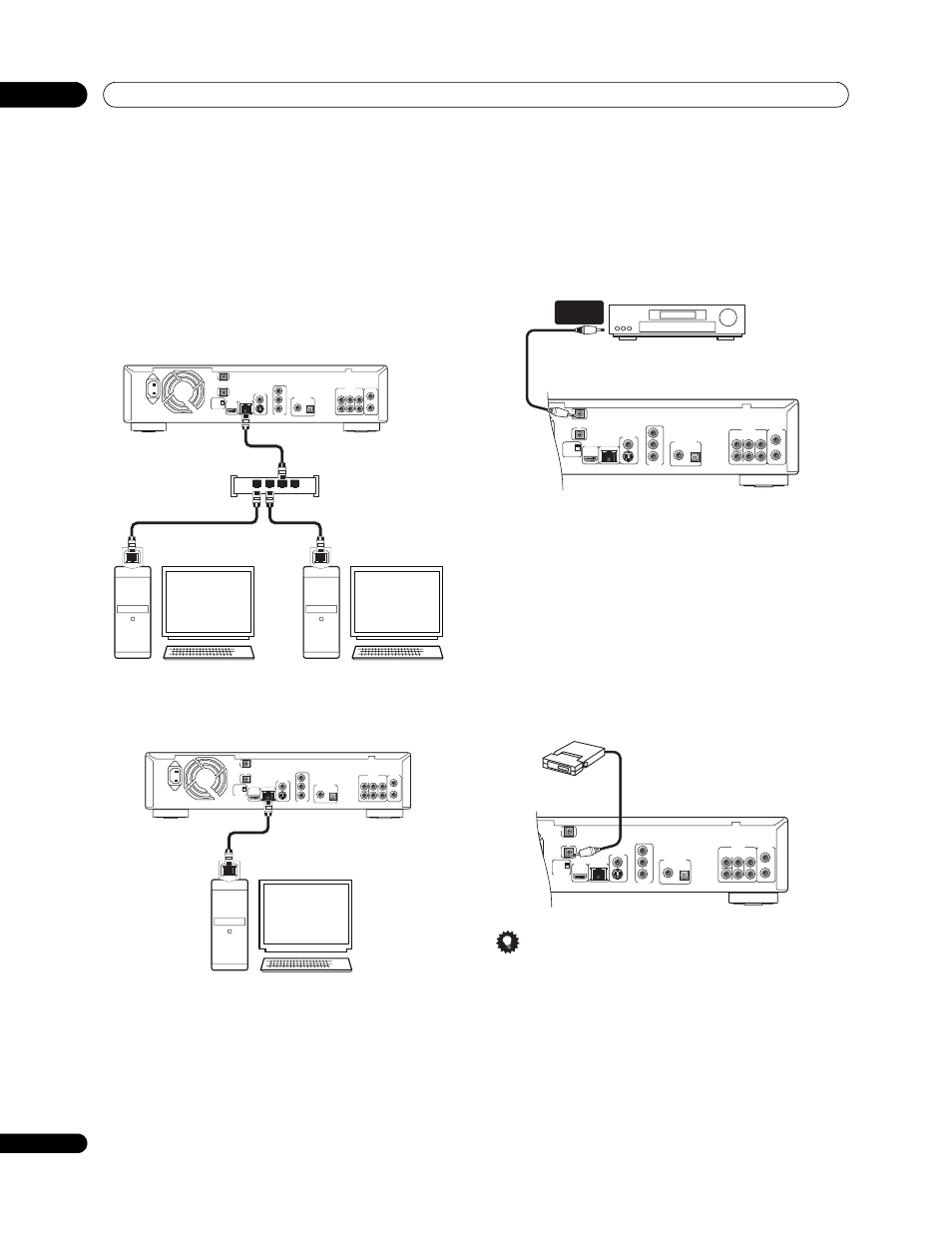

Подключение через концентратор Ethernet
Если уже используется один или более компьютеров в локальной
сети, можно интегрировать данный проигрыватель, подключив его к
концентратору Ethernet через поставляемый LAN кабель.
На примере конфигурации ниже, данный проигрыватель может
иметь доступ к материалу любого компьютера.
Прямое подключение к компьютеру
Если требуется использовать только один компьютер в качестве
медиа-сервера, данный проигрыватель можно подключить к
компьютеру напрямую через поставляемый LAN кабель.
Управление данным проигрывателем
через другой компонент Pioneer
Разъем CONTROL IN позволяет управлять данным проигрывателем
через сенсор ДУ другого компонента Pioneer — обычно
аудиовизуальный ресивер — с разъемом CONTROL OUT. Сигналы
ДУ передаются на проигрыватель от сенсора ДУ другого компонента,
что предоставляет большую свободу в расположении проигрывателя.
•
Используйте миништекерный кабель (не поставляется)
для подключения разъема CONTROL IN данного
проигрывателя к разъему CONTROL OUT другого
компонента Pioneer.
• Также потребуется подключить коаксиальный цифровой кабель,
аналоговый аудиокабель, или видеокабель.
• При подключении через System Control, направляйте пульте ДУ в
направлении подключенного компонента (например,
аудиовизуальный ресивер). Пульт ДУ будет срабатывать
неправильно, если направлен на данный аппарат.
• Невозможно использовать System Control с компонентами, на
которых отсутствует гнездо System Control, или с компонентами
не производства Pioneer.
Использование внешнего ИК приемника
для данного проигрывателя
Для хранения аудиовизуального оборудования в закрытом шкафу,
можно использовать внешний ИК приемник, подключенное к
разъему IR IN. Таким образом, можно иметь только приемник
снаружи от шкафа, но все еще управлять проигрывателем.
Совет
• Может потребоваться установить переключатель IR RECEIVER
(расположенный под разъемом IR IN) для данного проигрывателя
для правильного распознавания ИК приемника.
• Данный проигрыватель не обеспечивает электропитанием
внешний ИК приемник. Пожалуйста, по требованиям к
электропитанию, смотрите инструкции по эксплуатации к ИК
приемнику.
AUDIO OUT
(5.1ch)
DIGITAL AUDIO OUT
AUDIO OUT
(2ch)
CENTER
SUB WOOFER
FRONT
SURROUND
L
L
R
R
COAXIAL
OPTICAL
COMPONENT
VIDEO OUT
VIDEO OUT
LAN(10/100)
HDMI OUT
Y
S
P
B
P
R
SETTING 2
SETTING 1
IR RECEIVER
IR
CONTROL
IN
IN
AC IN
LAN(10/100)
Компьютер 1
Компьютер 2
Концентратор Ethernet
(
маршрутизатор с
функцией концентратора)
LAN(10/100)
1
2
3
4
AUDIO OUT
(5.1ch)
DIGITAL AUDIO OUT
AUDIO OUT
(2ch)
CENTER
SUB WOOFER
FRONT
SURROUND
L
L
R
R
COAXIAL
OPTICAL
COMPONENT
VIDEO OUT
VIDEO OUT
LAN(10/100)
HDMI OUT
Y
S
P
B
P
R
SETTING 2
SETTING 1
IR RECEIVER
IR
CONTROL
IN
IN
AC IN
LAN(10/100)
PC
AUDIO OUT
(5.1ch)
DIGITAL AUDIO OUT
AUDIO OUT
(2ch)
CENTER
SUB WOOFER
FRONT
SURROUND
L
L
R
R
COAXIAL
OPTICAL
COMPONENT
VIDEO OUT
VIDEO OUT
LAN(10/100)
HDMI OUT
Y
S
P
B
P
R
SETTING 2
SETTING 1
IR RECEIVER
IR
CONTROL
IN
IN
CONTROL
OUT
Аудиовизуальный ресивер
AUDIO OUT
(5.1ch)
DIGITAL AUDIO OUT
AUDIO OUT
(2ch)
CENTER
SUB WOOFER
FRONT
SURROUND
L
L
R
R
COAXIAL
OPTICAL
COMPONENT
VIDEO OUT
VIDEO OUT
LAN(10/100)
HDMI OUT
Y
S
P
B
P
R
SETTING 2
SETTING 1
IR RECEIVER
IR
CONTROL
IN
IN
ИК приемник
