Подключение для выхода HDMI

При наличии монитора или дисплея, оборудованном HDMI или DVI
(с HDCP), его можно подключить к данному проигрывателю с
помощью продающегося отдельно кабеля HDMI.
Разъем HDMI выводит несжатый цифровой видеоформат, а также
большинство цифровых аудиоформатов.

Внимание

• Данный аппарат был разработан с учетом совместимости с HDMI

(High-Definition Multimedia Interface). В зависимости от
подключенного компонента, использование соединения DVI
может привести к ненадежной передаче сигналов.

• При изменении дисплея, подключенного к выходу HDMI, также

необходимо изменить настройки Output Video Resolution для
соответствия новому дисплею (для этого, см. Переключение
разрешения выходного видеоизображения
на стр. 12).

• Соединение HDMI совместимо с 8-канальными сигналами Linear

PCM (от 44,1 кГц до 192 кГц

1

, 16 бит/20 бит/24 бит), битовым

потоком Dolby Digital и битовым потоком DTS (5.1-канальные
сигналы).

• В зависимости от используемого кабеля HDMI, выход 1080p

может отображаться неправильно.

• При подключении устройства DVI к выходу HDMI данного

проигрывателя, убедитесь, что оно совместимо с High-bandwidth
Digital Content Protection (HDCP). При выборе подключения через
разъем DVI необходим отдельный адаптер (DVI

HDMI).

Однако соединение DVI не поддерживает передачу звуковых
сигналов. Свяжитесь со своим местным дилером для получения
дополнительной информации.

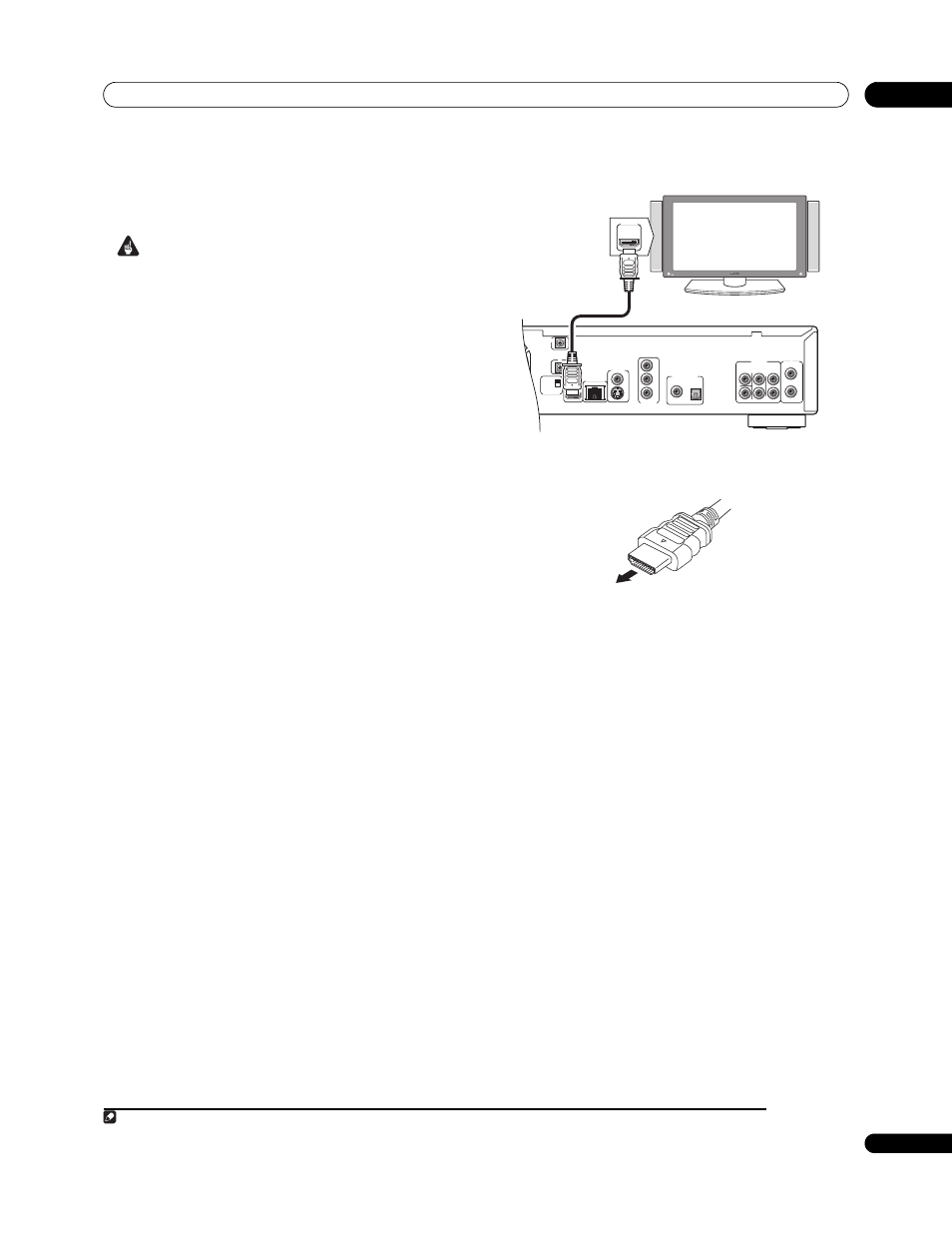

Используйте кабель HDMI (поставляется) для

подключения соединения HDMI OUT на данном

проигрывателе с соединением HDMI на дисплее,

совместимом с HDMI.

• Стрелка на разъеме кабеля должна находиться сверху для

обеспечения надлежащего соединения с разъемом на
проигрывателе.

После включения проигрывателя может потребоваться настроить
выходное разрешение видеосигнала и цветовое пространство HDMI
для совместимости с дисплеем. См. Переключение разрешения
выходного видеоизображения
на стр. 12 и HDMI Color Space in
Использование меню Initial Setup на стр. 39.

О HDMI

HDMI поддерживает стандартные видеосигналы и видеосигналы с
высоким разрешением, а также стандартные и многоканальные
аудиосигналы окружающего звучания. HDMI обеспечивает передачу
несжатого видео с использованием только одного разъема, а также
связь между аудиовизуальным источником и другими устройствами,
как например, цифровые телевизоры.
HDMI был разработан для предоставления технологий High-bandwidth
Digital Content Protection (HDCP), а также Digital Visual Interface (DVI)
в одном виде. HDCP используется для защиты цифрового содержания,
передаваемого и принимаемого дисплеями, совместимыми с DVI.

О HDMI Control

HDMI Control можно запустить, установив настройку HDMI Control
на On для всех компонентов, подключенных через кабель HDMI. По
завершению выполнения подключений и настроек для всех
компонентов, проверьте видеовыход от данного аппарата. Требуется
проверять видеовыход каждый раз при изменении подключенных
компонентов или отсоединении кабеля HDMI.

Примечание

1 Выход 192 кГц ограничен 2 каналами.

AUDIO OUT

(5.1ch)

DIGITAL AUDIO OUT

AUDIO OUT

(2ch)

CENTER

SUB WOOFER

FRONT

SURROUND

L

L

R

R

COAXIAL

OPTICAL

COMPONENT

VIDEO OUT

VIDEO OUT

LAN(10/100)

HDMI OUT

Y

S

P

B

P

R

SETTING 2

SETTING 1

IR RECEIVER

IR

CONTROL

IN

IN

HDMI-совместимый дисплей
