Руководство пользователя плоским монитором Dell 1909W
file:///T|/htdocs/monitors/1909W/ru/ug/about.htm[11/8/2012 4:06:09 PM]
14 Кадровая синхронизация
15 Тактовая частота цифрового
преобразователя данных

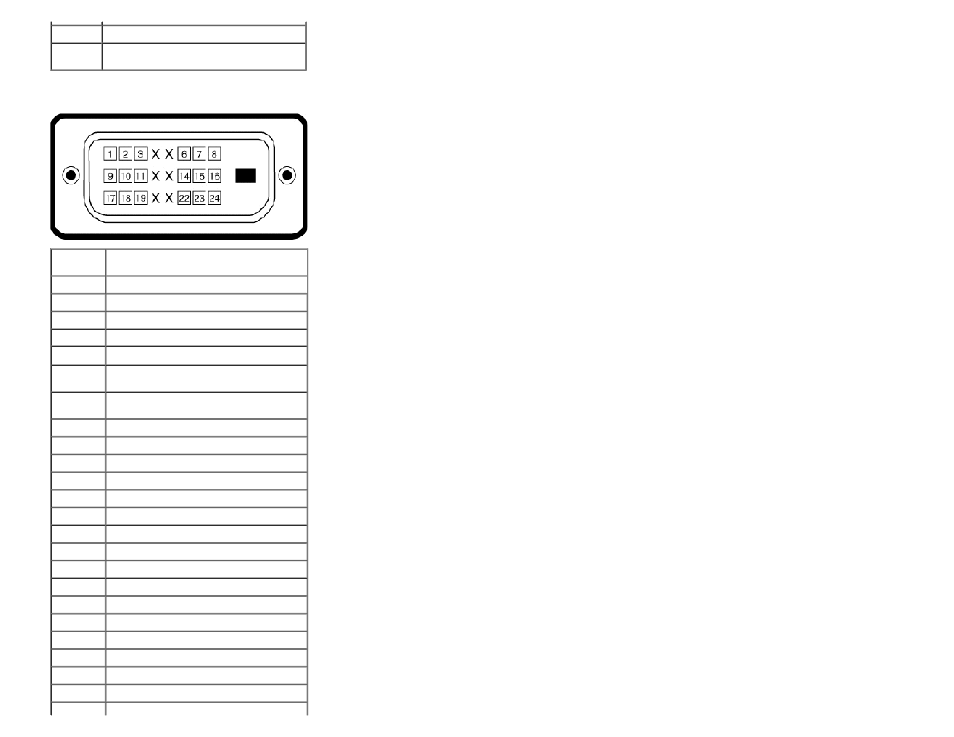

Разъем DVI
Номер
контакта
24Сторона-контактного разъема
подключенного сигнального кабеля
1 TMDS RX2-
2 TMDS RX2+
3 Общий TMDS
4 Не подсоединен
5 Не подсоединен
6 Тактовая частота цифрового
преобразователя данных
7 Данные цифрового преобразователя
данных
8 Не подсоединен
9 TMDS RX1-
10 TMDS RX1+
11 Общий TMDS
12 Не подсоединен
13 Не подсоединен
14 Питание +5 В/+3,3 В
15 Самопроверка
16 Определение "горячего" подключения
17 TMDS RX0-
18 TMDS RX0+
19 Общий TMDS
20 Не подсоединен
21 Не подсоединен
22 Общий TMDS
23 TMDS, тактовая частота +
24 TMDS, тактовая частота -
