Руководство пользователя плоским монитором Dell 1909W

file:///T|/htdocs/monitors/1909W/ru/ug/about.htm[11/8/2012 4:06:09 PM]

Коммутация контактов

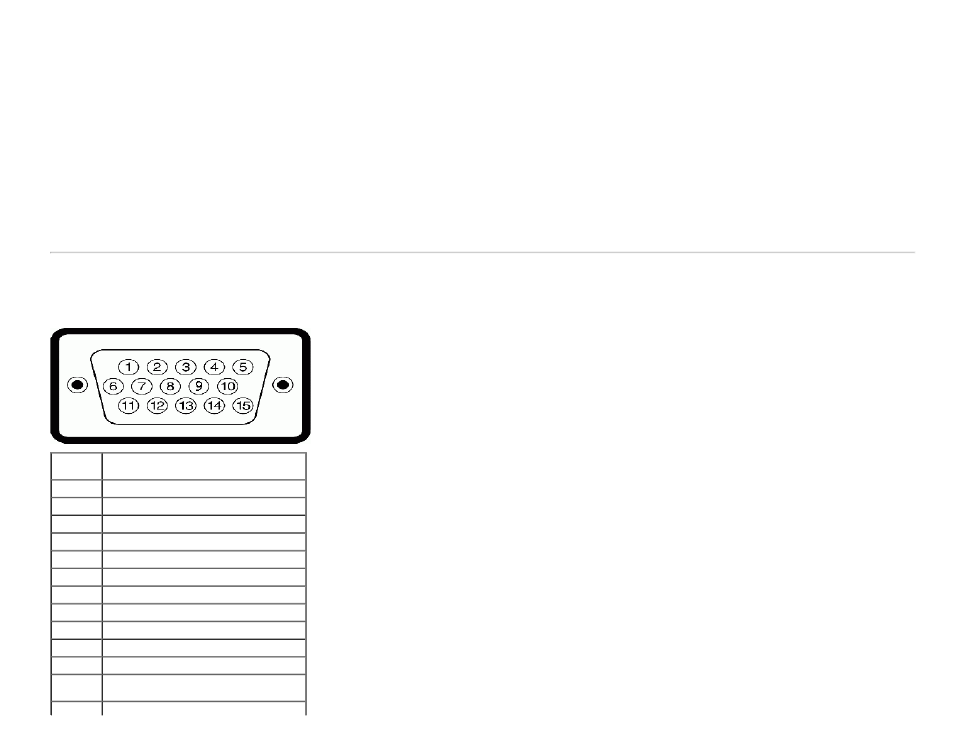

Разъем VGA

Номер

контакта

Сторона 15-контактного разъема

подключенного сигнального кабеля

1

Видео - красный

2

Видео - зеленый

3

Видео - синий

4

Общий

5

Самопроверка

6

Общий - красный

7

Общий - зеленый

8

Общий - синий

9

Компьютер 5 В/3,3 В

10

Общий - синхронизация

11

Общий

12

Данные цифрового преобразователя

данных

13

Строчная синхронизация
