Системная плата

8 Выполните инструкции, описанные в шаг 5 - шаг 6 в разделе «Снятие

жесткого диска» на стр. 38.

9 Снимите блок радиатора. См. раздел «Снятие блока радиатора» на стр. 45.

10 Снимите процессор. См. раздел «Снятие модуля процессора» на стр. 47.
11 Снимите мини-плату. См. раздел «Снятие мини-платы» на стр. 25.
12 Отсоедините кабель динамиков, кабель платы USB, кабель микрофона и

кабель адаптера переменного тока от разъемов на системной плате.

13 Открутите два винта, которыми системная плата крепится к корпусу

компьютера.

14 Приподнимите системную плату под углом и извлеките ее разъемы из гнезд

на корпусе компьютера.

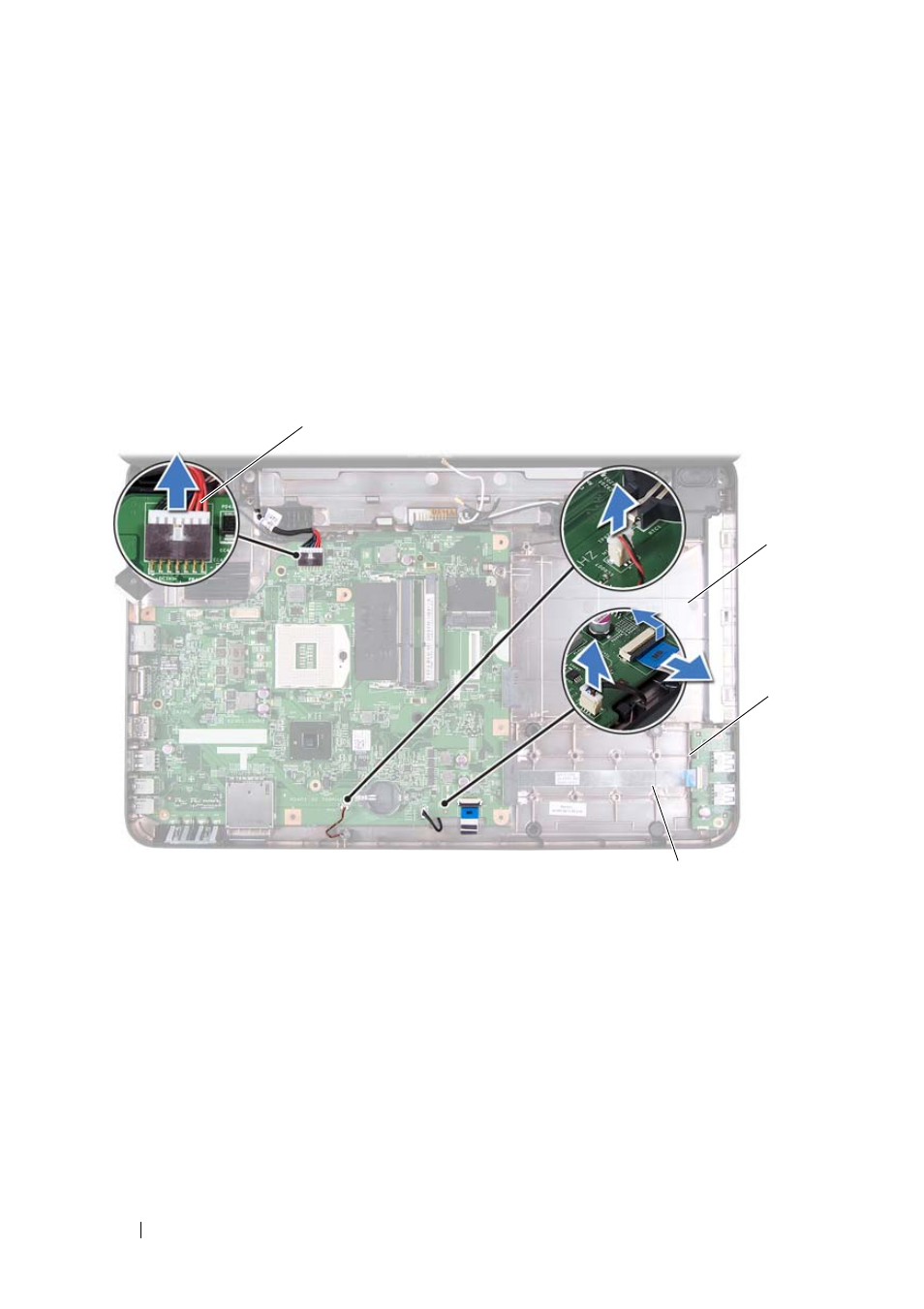

1

кабель динамиков

2 кабель платы USB

3

кабель микрофона

4 кабель адаптера переменного тока

4

3

2

1
