Модуль камеры

Установка модуля камеры

1 Выполните инструкции, описанные в разделе «Перед началом работы» на

стр. 7.

2 Подсоедините кабель камеры к соответствующему разъему на модуле

камеры.

3 С помощью направляющих штырей на крышке дисплея установите модуль

камеры на место.

4 Установите лицевую панель дисплея. См. раздел «Установка лицевой панели

дисплея» на стр. 60.

5 Установите на место дисплей в сборе. См. раздел «Установка дисплея в

сборе» на стр. 58.

6 Установите крышку на место. См. раздел «Установка крышки шарнира» на

стр. 53.

7 Выполните инструкции, описанные в шаг 3 - шаг 7 в разделе «Установка

упора для рук в сборе» на стр. 32.

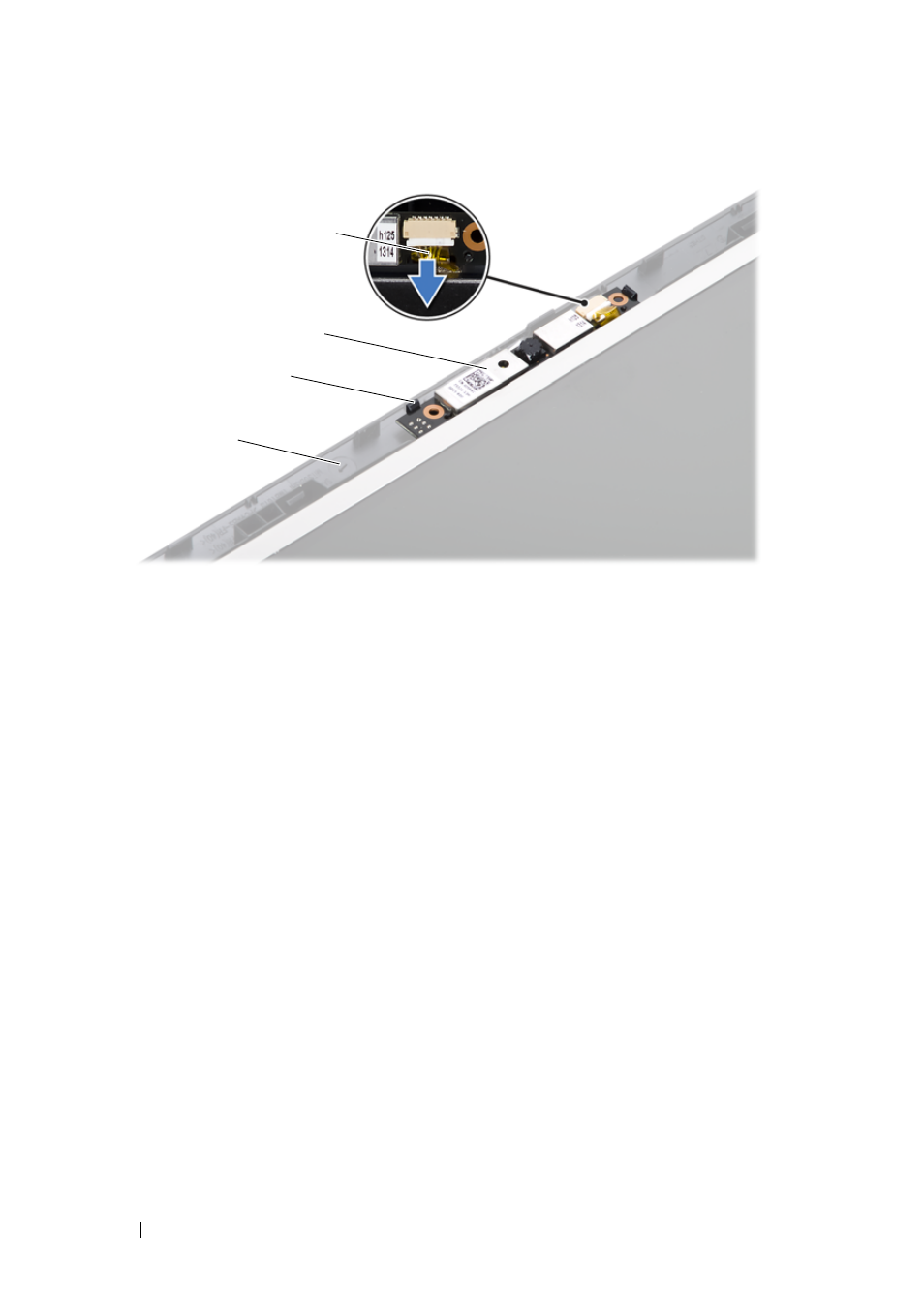

1

крышка дисплея

2 фиксаторы (2)

3

модуль камеры

4 кабель камеры

2

3

4

1
