Дисплей 63
Установка панели дисплея
1 Выполните инструкции, описанные в разделе «Перед началом работы» на
стр. 7.

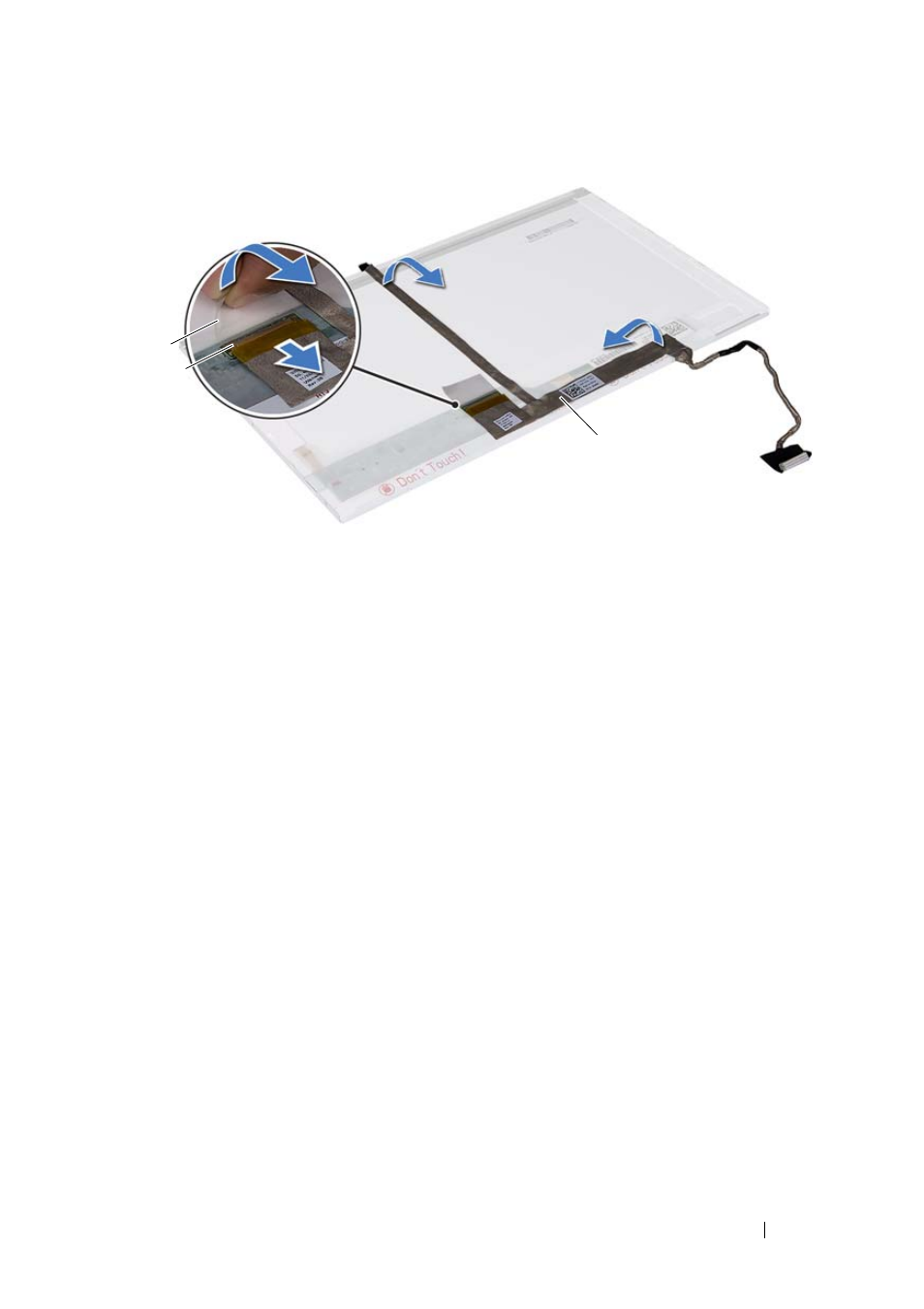

2 Прикрепите кабель дисплея к задней поверхности панели дисплея.
3 Подсоедините кабель дисплея к разъему платы дисплея и закрепите его
лентой.
4 Совместите резьбовые отверстия на скобе панели дисплея с резьбовыми
отверстиями на панели дисплея и вверните обратно четыре винта (по два с
каждой стороны).
5 Проложите кабель дисплея и антенные кабели мини-платы через
направляющие на шарнирах дисплея.
6 Совместите отверстия для винтов на панели дисплея с резьбовыми
отверстиями на крышке дисплея и вверните обратно шесть винтов.
7 Установите лицевую панель дисплея. См. раздел «Установка лицевой панели
дисплея» на стр. 60.
8 Установите на место дисплей в сборе. См. раздел «Установка дисплея в
сборе» на стр. 58.
1 лента 2 разъем платы дисплея
3 кабель дисплея
1
2
3
