Вид справа, Подставка для монитора (дополнительная), Вид снизу – Инструкция по эксплуатации Dell D/Port Advanced Port Replicator

Страница 5

Advertising
background image

1

ограничитель

3

аудиоразъем

2

стыковочный разъем

4

USB-разъем

для Dell D/Bay

Ограничитель.

Определяет правильную позицию компьютера во время стыковки.

Cтыковочный разъем.

Для подключения портативного компьютера к повторителю порта.

Аудиоразъем.

Подключение наушников к повторителю порта.

Разъем шины USB.

Подключение внешнего модуля Dell D/Bay. Нижняя часть разъема также доступна для подключения

кабеля USB 2.0.

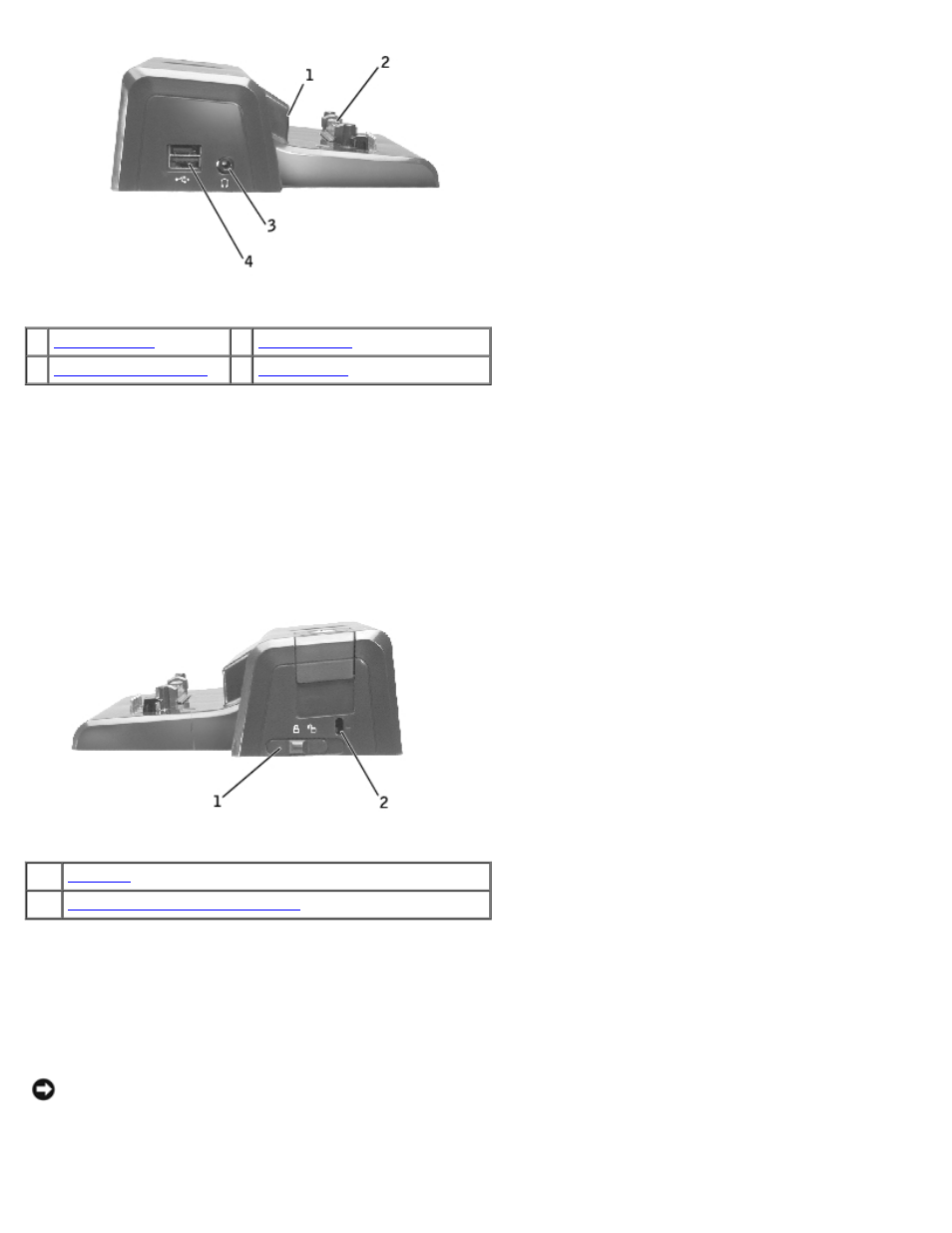

Вид справа

1

защелка

2

отверстие для защитного троса

Защелка.

Фиксация компьютера в повторителе порта.

Отверстие для защитного троса.

Подсоединение к повторителю порта защитного устройства. Защелка должна быть в

позиции "закрыто". Красный цвет в отверстии для защитного троса указывает на позицию "открыто".

Подставка для монитора (дополнительная)

ЗАМЕЧАНИЕ.

На подставку можно устанавливать монитор весом до 45,3 кг (100 фунтов). Более тяжелый

монитор может повредить подставку, компьютер и повторитель порта.

Вид снизу
