Модуль камеры

Установка модуля камеры

1

Выполните инструкции, описанные в разделе «Перед началом работы» на

стр. 7.

2

Подсоедините кабель камеры к соответствующему разъему на модуле

камеры.

3

С помощью направляющих штырей на крышке дисплея установите модуль

камеры на место.

4

Установите лицевую панель дисплея. См. раздел «Установка лицевой панели

дисплея» на стр. 60.

5

Установите на место дисплей в сборе. См. раздел «Установка дисплея в

сборе» на стр. 58.

6

Установите крышку на место. См. раздел «Установка крышки шарнира» на

стр. 53.

7

Выполните инструкции, описанные в шаг 3 - шаг 7 в разделе «Установка

упора для рук в сборе» на стр. 32.

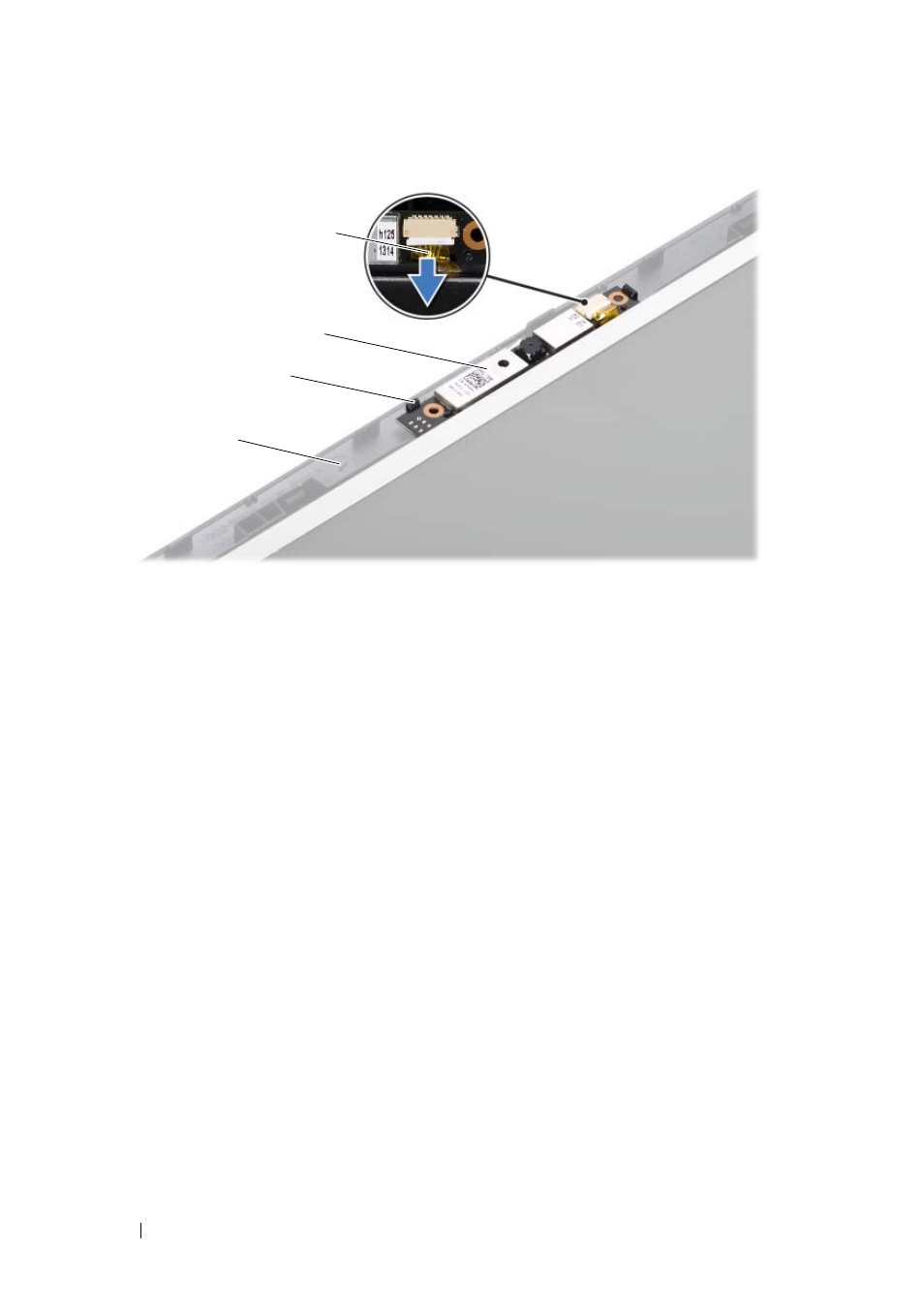

1

крышка дисплея

2 фиксаторы (2)

3

модуль камеры

4 кабель камеры
