Дисплей 63
Установка панели дисплея
1
Выполните инструкции, описанные в разделе «Перед началом работы» на
стр. 7.
2
Прикрепите кабель дисплея к задней поверхности панели дисплея.
3
Подсоедините кабель дисплея к разъему платы дисплея и закрепите его
лентой.
4
Совместите резьбовые отверстия на скобе панели дисплея с резьбовыми
отверстиями на панели дисплея и вверните обратно четыре винта (по два
с каждой стороны).
5
Проложите кабель дисплея и антенные кабели мини-платы через
направляющие на шарнирах дисплея.
6
Совместите отверстия для винтов на панели дисплея с резьбовыми
отверстиями на крышке дисплея и вверните обратно шесть винтов.
7
Установите лицевую панель дисплея. См. раздел «Установка лицевой панели
дисплея» на стр. 60.
8
Установите на место дисплей в сборе. См. раздел «Установка дисплея в сборе»
на стр. 58.

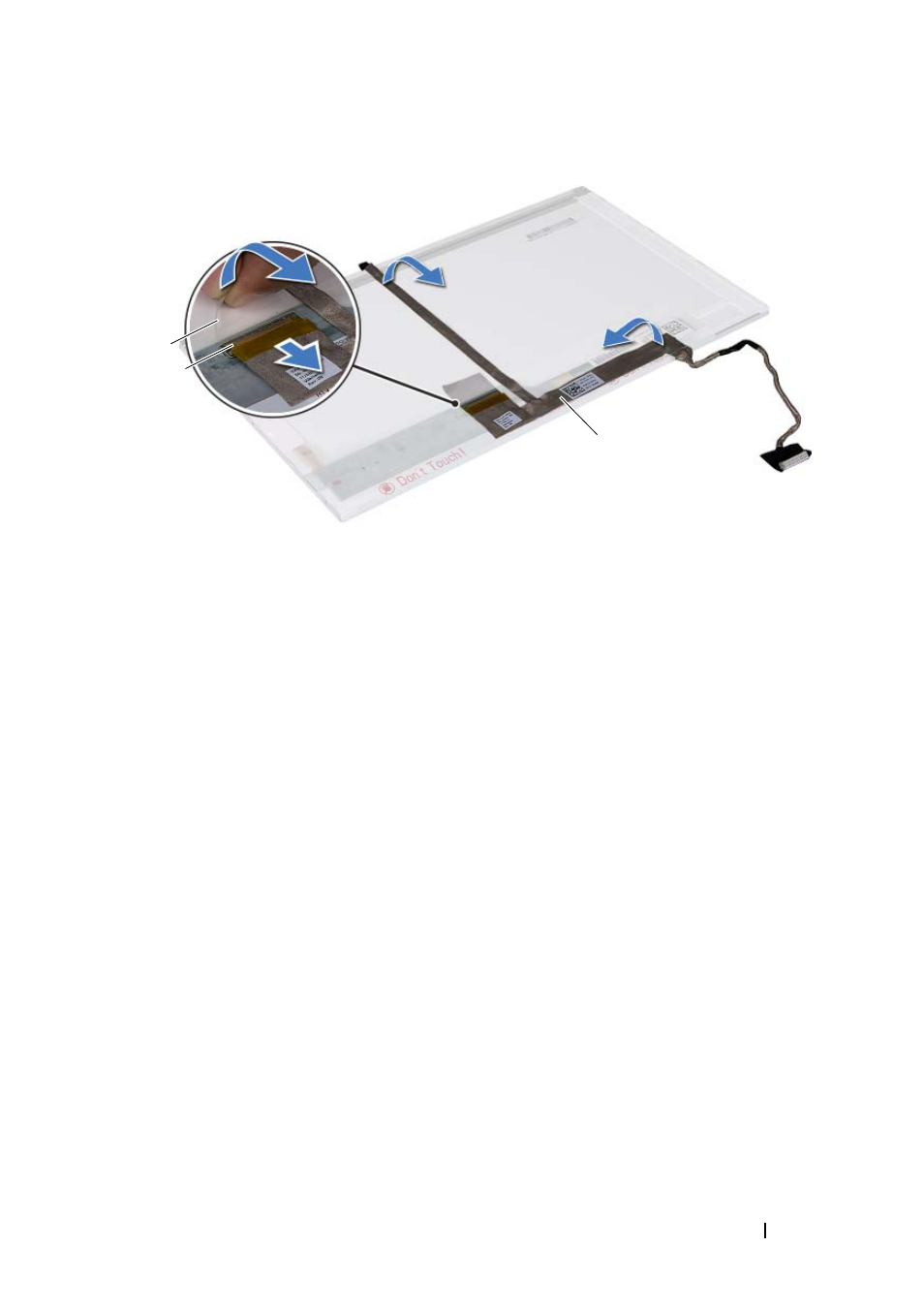

1 лента 2 разъем платы дисплея
3 кабель дисплея
1
2
3
