1
RUS
Информация для предварительного ознакомления. Официальной информацией изготовителя не является Информация для предварительного ознакомления. Официальной информацией изготовителя не является
ХОЛОДИЛЬНИКИ ТОРГОВЫЕ
ХТ-2000-ХХХ
ХТ-2001-ХХХ
Приложение
1 О П И С А Н И Е ХО Л О Д И Л Ь Н И К А

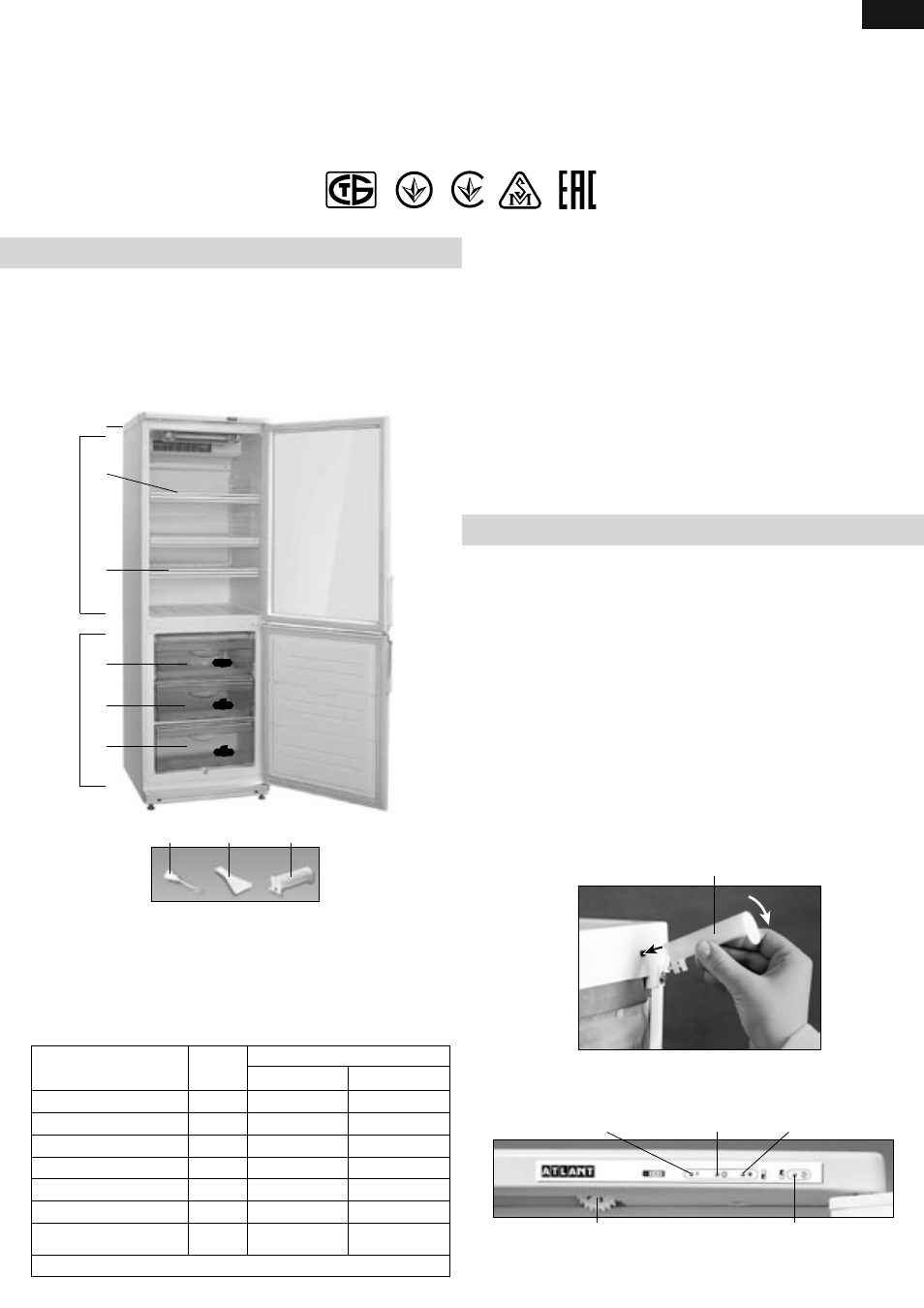

1.1 Холодильник в соответствии с рисунком 1 предназначен
для замораживания свежих продуктов, длительного хранения
замороженных продуктов в морозильной камере I (далее — МК);
для охлаждения, хранения и демонстрации пищевых продуктов
и напитков в холодильной камере II (далее — ХК). В МК допол-
нительно предусмотрен режим «Замораживание».
ХК и МК охлаждается независимыми холодильными агре-
гатами, что позволяет отключать при необходимости МК.
1.2 Эксплуатировать холодильник необходимо при темпе-
ратуре окружающей среды от плюс 10 0 С до плюс 32 0 С.
1.3 В комплект поставки входят комплектующие изделия в
соответствии с таблицей 1.
1.4 Основные технические характеристики холодильника
приведены в таблице 2.
ЗАПРЕЩАЕТСЯ хранить в холодильнике стеклянные емко-
сти с замерзающими жидкостями;
1.5 Упоры задние установить в соответствии с рисунком 2:
вставить верхний зацеп упора в паз крышки, затем повернуть
упор вниз, чтобы два нижних зацепа полностью зафиксировались
в крышке холодильника.
ЗАПРЕЩАЕТСЯ эксплуатировать холодильник без упоров
задних.
2 У П РА В Л Е Н И Е РА Б ОТ О Й ХО Л О Д И Л Ь Н И К А
2.1 ОРГАНЫ УПРАВЛЕНИЯ
2.1.1 Органы управления и индикаторы, представленные на
рисунках 3, 4, 5, расположены над ХК и внутри нее.
Органами регулировки температуры являются:
— ручка регулировки температуры в ХК (далее — ручка)
с цифровыми делениями в соответствии с рисунком 4. По-
ворачивается по часовой стрелке и против нее. Деление «1»
соответствует наиболее высокой температуре (наименьшее
охлаждение) в камере, деление «4» — наиболее низкой (наи-
большее охлаждение). Деление ручки следует совместить с
указателем.
— ролик регулировки температуры в МК (далее — ро-
лик) с цифровыми делениями в соответствии с рисунком 5.
Поворачивается по часовой стрелке и против нее. Деление «1»
соответствует наиболее высокой температуре (наименьшее
охлаждение) в камере, деление «7» — наиболее низкой (наи-
большее охлаждение). Деление «•» означает, что камера вы-
Рисунок 1
I — морозильная камера (МК):
«а» — зона замораживания и хранения;
«б» — зона хранения;
II — холодильная камера (ХК)
2
2
1
3
II
I
5
4
5 6 7
«а»
«б»
«б»
Таблица 1 — Комплектующие
Наименование
Поз. на
рис. 1
Количество для холодильника, шт.
ХТ-2000-ХХХ ХТ-2001-ХХХ
Корзина (нижняя) 1 1 1
Корзина 2 1 2
Полка* 3 1 1
Полка* 4 3 2
Упор задний 5 2 2
Лопатка 6 1 1
Ерш (установлен в
соответствии с рисунком 7)
7 1 1
* Максимальная нагрузка при равномерном распределении 20 кг.
Рисунок 2
индикатор режима
«Замораживание» индикатор повышенной
температуры в МК индикатор
включения МК
индикатор включения ХК ролик регулировки
температуры в МК
Рисунок 3
упор задний
003 1003 001
