ХОЛОДИЛЬНИКИ-МОРОЗИЛЬНИКИ
ХМ-4108-ХХХ
ХМ-4109-ХХХ
ХМ-4110-ХХХ
РБ01 020 003 1003 001
ХМ-4111-ХХХ
ХМ-4112-ХХХ
ХМ-4113-ХХХ
Приложение

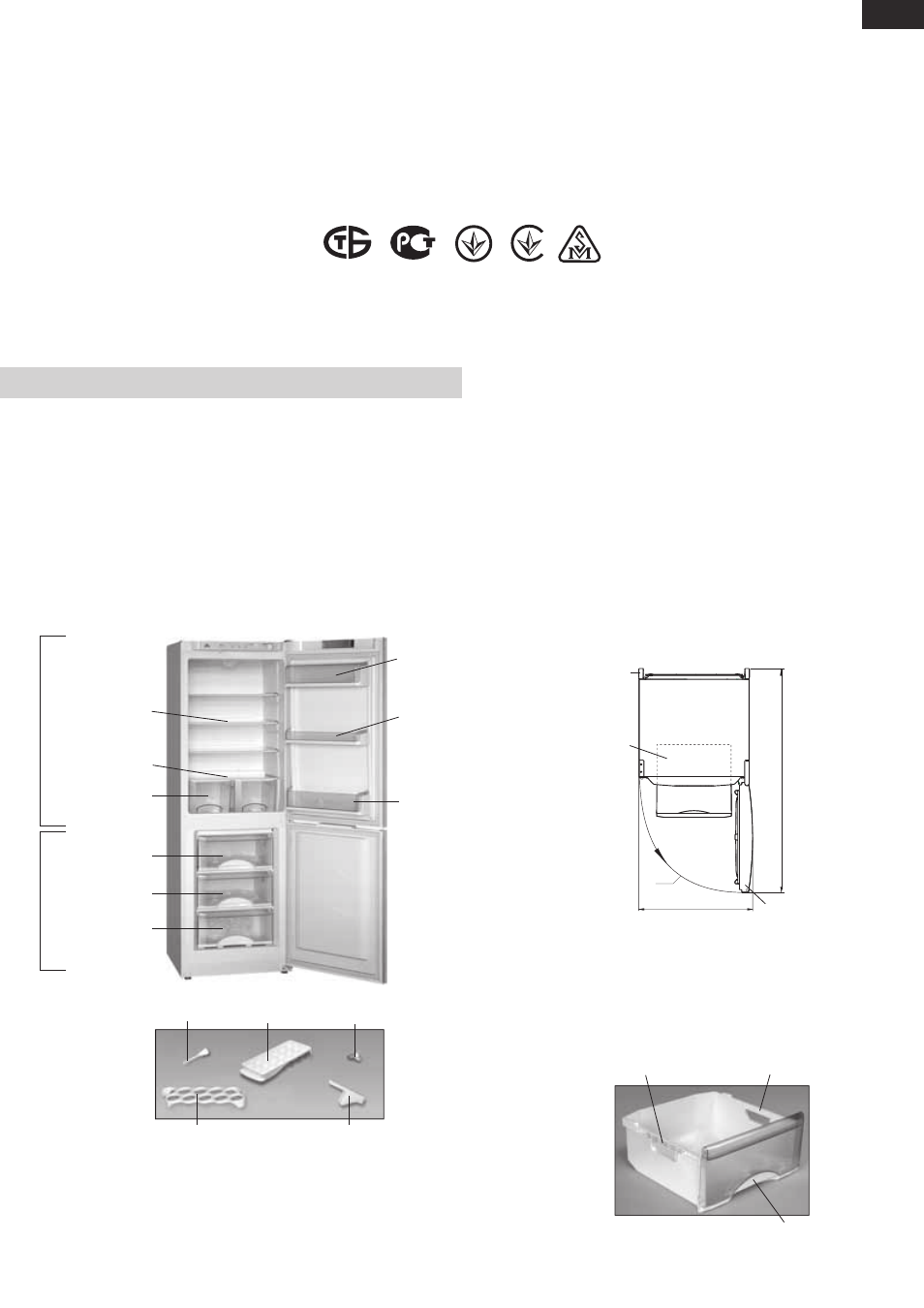

Рисунок 1 — Холодильник и комплектующие изделия
I — морозильная камера (МК):
«а» — зона замораживания,
«б» — зона хранения;
II — камера для хранения свежих продуктов (ХК)
корзина
(нижняя)
корзина
корзина
сосуд (для овощей
или фруктов)
емкость
(с крышкой)
емкость
емкость
(нижняя)
полка-стекло
полка-стекло
(нижняя)
«а»
«б»
«б»
I
II
упор задний
ерш
вкладыш для яиц
форма для льда винт
Рисунок 2 — Холодильник (вид сверху)
корзина
упор задний
дверь МК
90 0
613
1202
1 О П И С А Н И Е ХО Л О Д И Л Ь Н И К А
1.1 Холодильник в соответствии с рисунком 1 предна-
значен для замораживания и длительного хранения заморо-
женных продуктов, приготовления пищевого льда в МК; для
охлаждения и кратковременного хранения пищевых про-
дуктов, напитков, овощей и фруктов в ХК. В МК предусмотрен
режим “Замораживание”.
1.2 Эксплуатировать холодильник необходимо при темпера-
туре окружающей среды от плюс 16 0 С до плюс 38 0 С.
Рисунок 3 — Корзина
ручка ручка
ручка
1.3 Общее пространство, необходимое для эксплуатации
холодильника, определяется габаритными размерами, ука-
занными на рисунке 2. Для беспрепятственного извлечения
комплектующих из холодильника необходимо открывать двери
камер на угол не менее 90
0 .
1.4 Корзины МК имеют ручку на передней панели для удоб-
ства при загрузке и выгрузке продуктов, а также ручки на боковых
поверхностях (кроме нижней корзины) для перемещения вне
холодильника в соответствии с рисунком 3.
Сертификаты соответствия изделий выданы БЕЛЛИС (ул. Красная, 7, 220029, г. Минск):
№ ТС BY/112 03.03. 020 00034, срок действия с 26.04.2011 г. по 25.04.2016 г.
