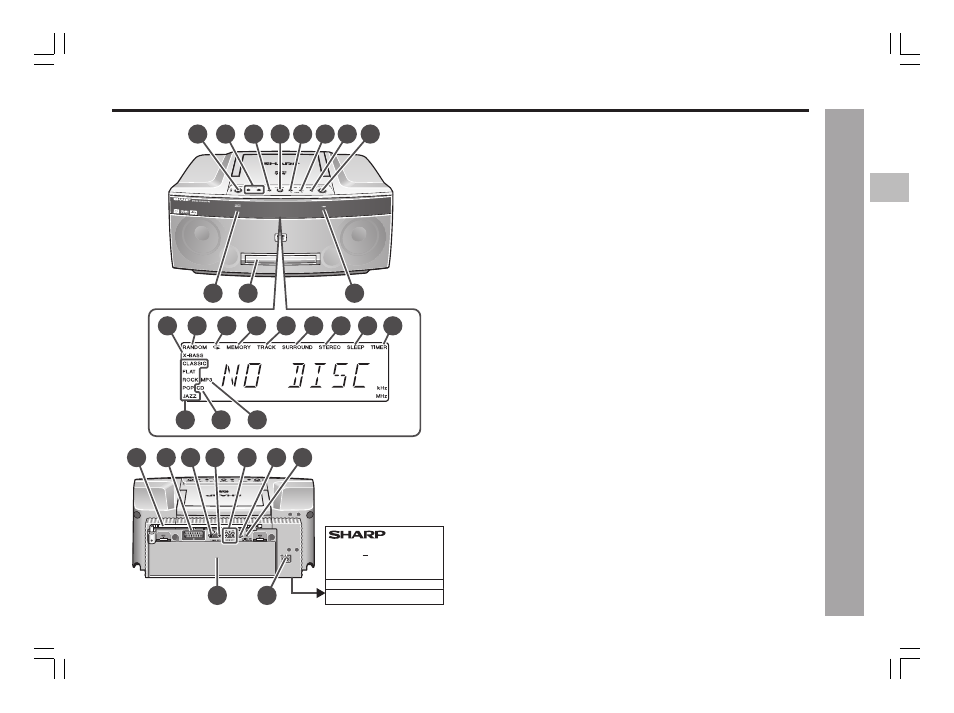

Ⅲ Главный блок
Страница для справок
1.Кнопка включения/режима ожидания ....................................... 13
2.Кнопки повышения и понижения громкости ............................ 15
3.Кнопка остановки ..................................................................... 16, 17
4.Кнопка воспроизведения/паузы ............................................ 16, 17
5.Кнопка переключения на одну главу (композицию) вниз
или настройки в сторону убывания ...................................... 18, 28
6.Кнопка переключения на одну главу (композицию) вверх
или настройки в сторону возрастания ................................. 18, 28
7.Кнопка приемника (диапазона) .................................................... 28
8.Кнопка открытия/закрытия лотка для дисков ......................... 16
9.Датчик дистанционного управления ........................................... 13
10.Лоток для дисков ............................................................................ 16
11.Индикатор установки таймера ..................................................... 35
12.Индикатор дополнительного баса .............................................. 15
13.Индикатор произвольного порядка ............................................ 26
14.Индикатор повтора ......................................................................... 20
15.Индикатор памяти ........................................................................... 29
16.Индикатор композиции .................................................................. 16
17.Индикатор окружающего звучания ............................................. 15
18.Индикатор стерео ............................................................................ 28
19.Индикатор режима сна ................................................................... 35
20.Индикатор таймера ......................................................................... 34
21.Индикаторы предустановок эквалайзера ................................. 15
22.Индикатор диска CD ....................................................................... 16
23.Индикатор MP3 ................................................................................ 16
24.Телескопическая FM-антенна ........................................................ 28
25.Гнездо выхода SCART .................................................................... 11
26.Гнездо выхода S-video ................................................................... 11
27.Гнездо видеовыхода ...................................................................... 11
28.Гнезда аудиовыхода ....................................................................... 11
29.Гнездо для подключения наушников ......................................... 36
30.Гнездо оптического цифрового аудиовыхода ........................... 36
31.Крышка батарейного отсека ......................................................... 12
32.Входное гнездо питания переменного тока ............................... 12
Органы управления и индикаторы
Общая информация
- Органы управления и индика
торы -
12
13
14
15
16
17
18
19 20
24
31
32
25 26 27
29
28
30
21
22
23
9
10
11
1
2
3
4
5
6
7
8
МОДЕЛЬ NO. QT-V5ER
СИСТЕМА DVD/CD
230 В пер. ток 50 Гц 23 Вт
Пост. ток 12 В ... (UM / SUM-1 или R20)
× 8
ДИАПАЗОН ЧАСТОТ:
FM 87,5 - 108 МГц
AM 522 - 1620 кГц
СЕРИЙНЫЙ №
SHARP CORPORATION ИЗГОТОВЛЕНО В КИТАЕ
<Нижняя часть аппарата>
