38

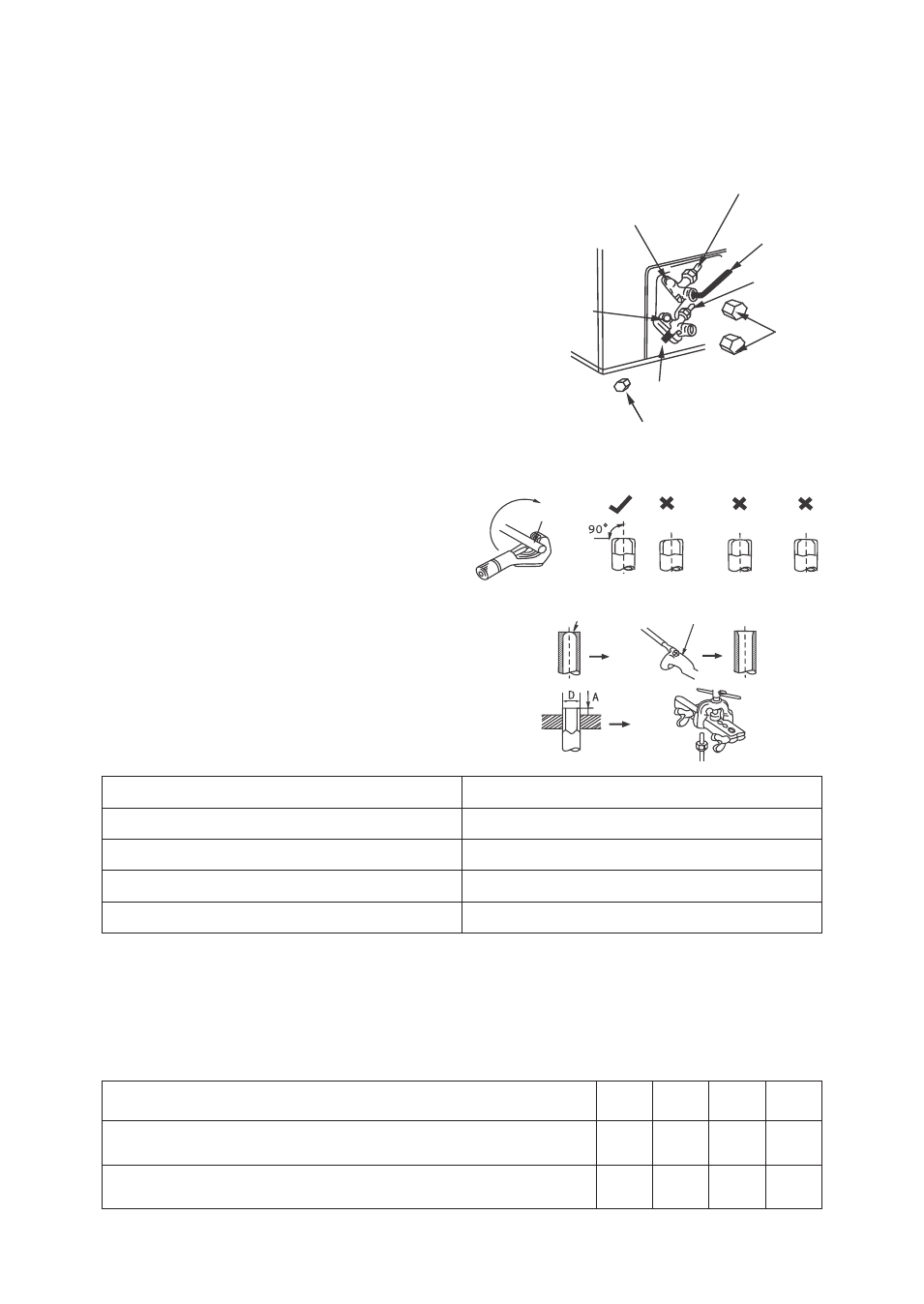

Удаление воздуха
• Закрутите крышки запорных вентилей газа и

жидкости, а также гайку сервисного отверстия.

• Используя шестигранный ключ, поверните

запорный вентиль жидкости на 90° против
часовой стрелки и снова закройте его через 10
секунд.

• Используйте мыльную воду для обнаружения

утечек газа, особенно на всех соединениях. Если
утечка газа не обнаружена, поверните запорный
вентиль жидкости на 90° против часовой стрелки
еще раз.

• Прижмите пробку сервисного отверстия к

газовому запорному вентилю. Через 10 секунд
выходит газ с капельками тумана, что означает,
что воздух удален из системы.

• Используя шестигранный ключ, поворачивайте

запорные вентили жидкости и газа против
часовой стрелки до тех пор, пока они не будут
полностью открыты, а затем замените колпачки
вентилей и затяните их.

Расширение устья трубки
• Используйте труборез для обрезки обломанного

устья трубки.

• Удалите заусенцы на срезе устья трубки.
• Вставьте гайку и расширьте устье при помощи

специальных инструментов, например, развертки.

• Проверьте качество выполнения расширения.

Добавление хладагента
• Если длина соединительной трубки превышает 7 м, добавьте необходимое количество хладагента.

Количество добавляемого хладагента (модели только для охлаждения) A=(L-7 м) x 15 г/м;
Количество добавляемого хладагента (модели с тепловым насосом) A= (L - 7 м) x 50 г/м. (A:
количество добавляемого хладагента, L: длина соединительной трубки)

соединительная

жидкостная трубка

шестигранный

гаечный ключ

газовая труба

гайки
вентиля

сервисное
отверстие

крышка сервисного
отверстия

газовый запорный

вентиль

запорный вентиль

жидкости

Медная трубка

Скошенность Шероховатость

Заусенцы

Заусенцы

Развертка

Внешний диаметр

A (mm)

6.35mm (1/4")

2.0-2.5

9.52mm (3/8")

3.0-3.5

12.7mm (1/2")

3.5-4.0

15.88mm (5/8")

4.0-4.5

Длина соединительной трубки (м)

7

8

9

10

Количество добавляемого хладагента (модели только для охлаждения) (г)

0

15

30

45

Количество добавляемого хладагента (модели с тепловым насосом) (г)

0

50

100

150
