32
Расположение внутреннего блока
• Не загораживайте отверстия для впуска и выпуска воздуха посторонними предметами.
• Соблюдайте разницу по высоте между внутренним и наружным блоками - она не должна превышать 5 м.
• Устанавливайте блок на стене, имеющей достаточную прочность, чтобы выдержать его вес и не
вызывать вибраций.
• Избегайте прямого солнечного света.
• Выберите место, которое позволяет отводить конденсат и обеспечивает возможность соединения с
наружным блоком.
• Избегайте расположения под флуоресцентными лампами, так как они могут мешать работе пульта ДУ.
• Устанавливайте блок на расстоянии не менее 1 м от телевизоров, радиоприемников и других бытовых
приборов.
Расположение наружного блока
• Выберите место, которое будет надежно выдерживать вес блока и исключит образование вибрации.
• Убедитесь в том, что место установки защищено от пыли, дождя и прямого солнечного света.
• Выберите место, в котором отводимый из наружного блока воздух и шум работающего устройства не
будут мешать вашим соседям.
• Убедитесь в отсутствии препятствий вблизи наружного блока.
• Избегайте мест возможной утечки горючего газа.
УСТАНОВКА ВНУТРЕННЕГО БЛОКА

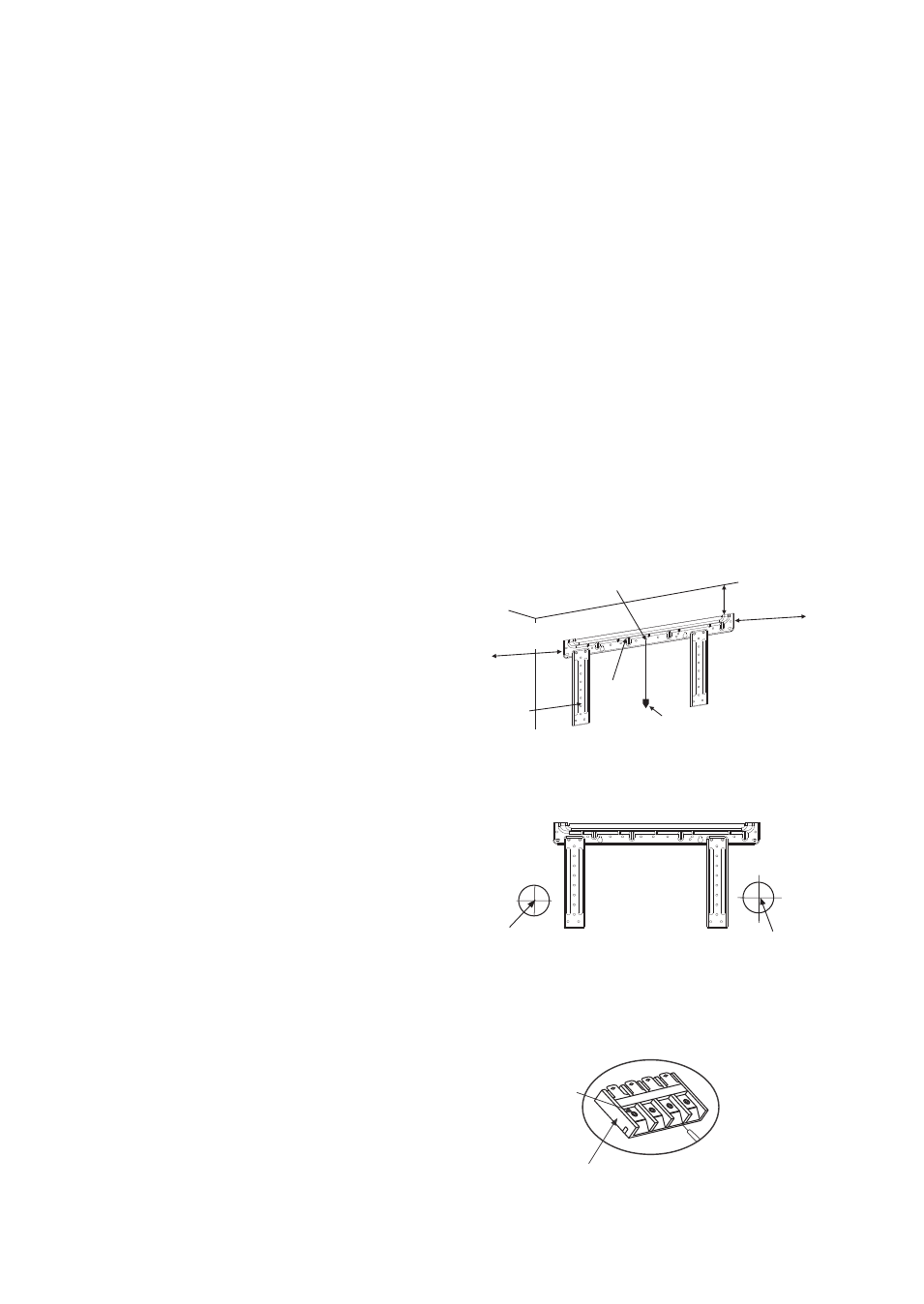

Крепление монтажной плиты
Монтажная плита должна крепиться к несущей
конструкции стены (колонне и т.д.).
ПРИМЕЧАНИЕ:
• Все отверстия должны быть просверлены в местах,
отмеченных стрелками, чтобы исключить
возможность вибрации монтажной плиты.
• При установке с помощью расширительных болтов
используйте два отверстия (11x20 или 11x26) на
расстоянии 450 мм друг от друга.
Сверление отверстий в стене
Включение:
1. Убедитесь, что расположение отверстия в стене
соответствует схеме (при необходимости
использования отверстия в левой части монтажной
плиты определите место расположения правого
отверстия в стене в соответствии с этой же схемой).
2. Просверлите отверстие диаметром 65 мм.
ПРИМЕЧАНИЕ:
• Убедитесь в том, что все отверстия просверлены в
местах, отмеченных стрелками, чтобы исключить
возможность вибрации монтажной плиты.
• При установке с помощью расширительных болтов
используйте два отверстия (11x20 или 11x26) на
расстоянии 450 мм друг от друга.
• Проверьте правильность расположения отверстий,
затем сверлите.
Монтаж проводов
• Откройте переднюю решетку.
• Отвинтите крышку распределительного ящика,
снимите крышку и отложите ее в сторону.
• Отвинтите хомут, снимите его и отложите в сторону.
• Подсоедините кабель.
• Установите на место хомут и крышку распределительного ящика.
крепление по
центральному отверстию
не менее 155 мм
от боковой стены
Самонарезн
ой винт ST4
х 25 (5)
монтажная
плита
отвесная
линия
не менее 250 мм
не менее 155 мм
от боковой стены
Центр отверстия (65 мм) Отверстие для трубки
Центр отверстия (65 мм)
Схема электрических
соединений
Винт
Клемма внутреннего блока
Соединительный кабель
