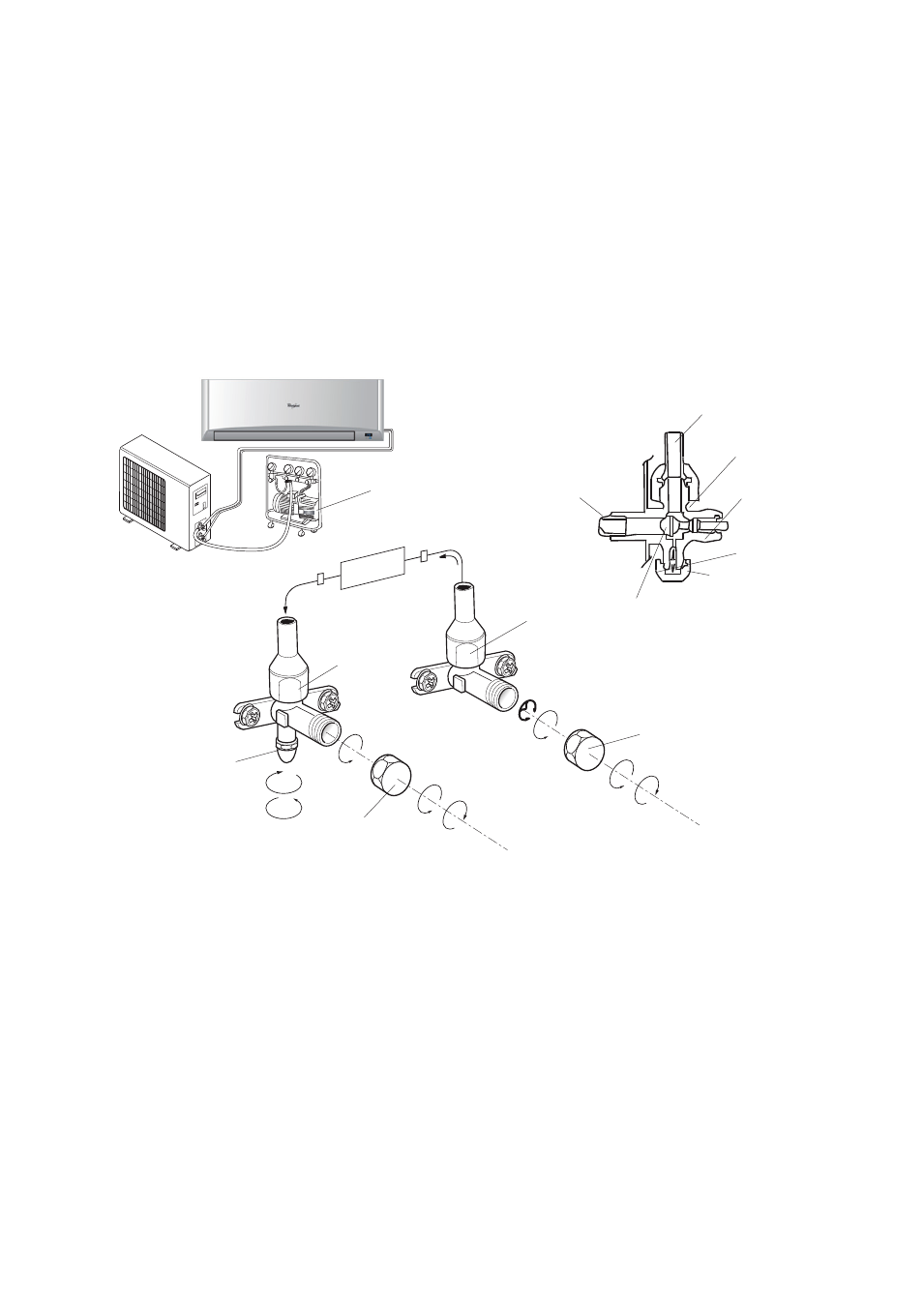

Вакуумный насос

Внутренний

блок

Направление потока реагента

3-ходовой
клапан

Крышка

клапана

(2) Повернуть

(8) Затянуть

(7) Повернуть для полного

открывания клапана

Сервисный порт

(1) Повернуть

(8) Затянуть

2-ходовой
клапан

(6) Открыть на 1/4 оборота

(7) Повернуть для полного открывания клапана

(1) Повернуть

Крышка клапана

(8) Затянуть

к внутреннему
блоку

Схема 3-ходового клапана

открытое
положение

золотник

к наружному блоку

сердцевина
клапана

игла клапана

крышка сервисного
порта

50

ПРОДУВКА ВОЗДУХОМ

Наличие влажного воздуха в контуре охлаждения может привести к отказу компрессора. После
соединения внутреннего и наружного блоков необходимо удалить из контура охлаждения воздух и
влагу, выполнив приведенные ниже действия.

Примечание: Для защиты окружающей среды и учитывая высокое давление в системе охлаждения,
необходимо предотвращать сброс хладагента непосредственно в атмосферу.

Порядок продувки воздушных трубопроводов
1. Открутите и снимите крышки с 2-ходового и 3-ходового клапанов.
2. Открутите и снимите крышку с сервисного клапана.
3. Подсоедините гибкий шланг вакуумного насоса к сервисному клапану.
4. Запустите вакуумный насос на 10-15 минут, пока он не создаст разряжение 10 мм рт.ст.
5. При работающем вакуумном насосе закройте кнопку низкого давления на коллекторе насоса.

После чего остановите вакуумный насос.

6. Откройте 2-ходовой клапан на 1/4 оборота и через 10 секунд закройте его. Используя мыльный

раствор или электронный детектор утечек, проверьте качество затяжки всех подсоединений.

7. Поверните шток 2-ходового и 3-ходового клапанов. Отсоедините гибкий шланг вакуумного насоса.
8. Установите на место и затяните все крышки клапанов.
