4. Подсоединение силового кабеля
• Внутренний блок
1) Откройте переднюю панель и, открутив винт,
снимите крышку распределительной коробки.
2) Подсоедините провода кабеля электропитания
внутреннего блока к клеммам распредкоробки,
как показано на рисунках.
3) Зафиксируйте силовой кабель в
распредкоробке при помощи кабельного
зажима.
4) Установите на место крышку
распределительной коробки и затяните
крепежный винт.
ПРИМЕЧАНИЕ: Для некоторых моделей
кондиционера для подсоединения силового кабеля
к клеммам внутреннего блока может потребоваться
снятие корпуса.
• Наружный блок
1) Открутив винт, снимите крышку лючка
доступа. Последовательно подсоедините
провода кабеля электропитания к клеммам
распредкоробки согласно подсоединению во
внутреннем блоке.
2) Зафиксируйте силовой кабель в
распредкоробке при помощи кабельного
зажима.
3) Установите крышку лючка доступа на место и
затяните винт.
4) Используйте общераспространенный автомат
защиты цепи для модели 24K между
источником питания и блоком. Необходимо
установить разъединяющее устройство для
надлежащего размыкания всех питающих
линий.

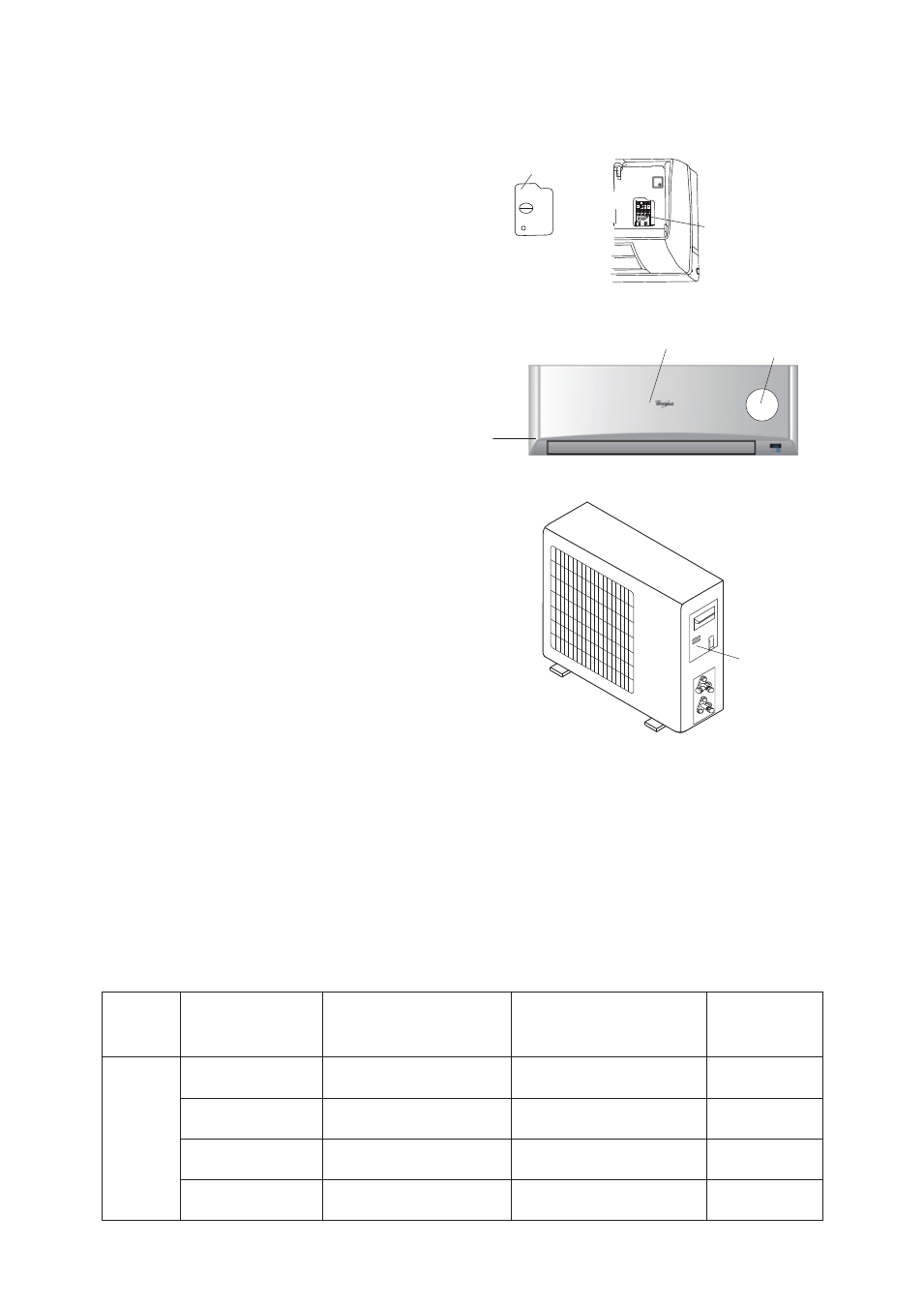

крышка
распредкоробки
Передняя
панель
Внутренний блок
Наружный блок
Клемма (внутри)
Корпус
кабель
электропитания
48
Клемма
эксплуатаци
онной
дверцы
(внутри)
Тип
Производительность
(БТЕ/ч)
Кабель питания
Соединительный силовой
кабель
Подключение к
электросети
(Прим.)
ИНВЕРТОР
9k H05VV-F, 3G x 1.0 mm² / 1.5 mm²
H05RN-F, 3G x 1.0 mm²
H05RN-F, 2G x 0.75 mm²
в помещении
12k H05VV-F, 3G x 1.0 mm² / 1.5 mm²
H05RN-F, 3G x 1.0 mm²
H05RN-F, 2G x 0.75 mm²
в помещении
18k H05VV-F, 3G x 1.5 mm² / 2.5 mm²
H07RN-F, 3G x 1.5 mm² / 2.5 mm²
H05RN-F, 2G x 0.75 mm²
в помещении
24k H05VV-F, 3G x 1.5 mm² / 2.5 mm²
H07RN-F, 3G x 1.5 mm² / 2.5 mm²
H05RN-F, 2G x 0.75 mm²
в помещении
ВНИМАНИЕ!
1. Удостоверьтесь, что цвета проводов наружного блока и номера клемм соответствуют таковым на
внутреннем блоке.
2. Для подачи электропитания на кондиционер используйте отдельный кабель питания. Способ
прокладки указан на схеме соединений.
3. Проверьте, что характеристики кабеля соответствуют приведенным в таблице.
4. После подсоединения проверьте надежность затяжки проводов в клеммах. Кабель должен быть
надежно зафиксирован кабельным зажимом.
5. При установке в помещении с наличием влаги в цепи питания кондиционера необходимо
установить устройство защитного отключения.
Характеристики силового кабеля
